技术领域
本实用新型涉及固定装置技术领域，具体为一种家用电子设备固定装置。
背景技术
固定装置是指可以将物体固定住或者是通过辅助部件将一个物体固定安装在另有个物体上，固定装置的种类有很多，这里要说的就是一种家用电子设备固定装置，但是现有的家用电子设备固定装置，灵活性较差，无法进行多种方式固定，不能满足使用者的不同需求，同时也不方便使用者对固定装置进行安装拆卸，还无法同时固定多个电子设备，较为单一，使得该装置的使用体验较差。
实用新型内容
本实用新型的目的在于提供一种家用电子设备固定装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种家用电子设备固定装置，包括第一固定座，所述第一固定座的上端外表面固定安装有第一连接块，且第一连接块的前端外表面设置有第一连接轴，所述第一固定座的下端外表面活动安装有第一支撑座，且第一固定座的前端外表面活动安装有放置板，所述放置板的前端外表面固定安装有把手，所述第一固定座的一侧外表面固定安装有第二固定座，且第二固定座的上端外表面固定安装有第二连接块，所述第二连接块的前端外表面设置有第二连接轴，所述第二固定座的内部设置有放置槽，且第二固定座的下端外表面设置有连接槽，所述连接槽的内部设置有第二支撑座。
优选的，所述第二支撑座的内部贯穿设置有连接销，所述连接槽的内表面胶接有橡胶垫片，所述第二支撑座通过连接销、连接槽与第二固定座活动连接。
优选的，所述第一固定座的内部设置有插孔，所述第一支撑座的内部贯穿设置有固定轴，且第一支撑座的内部靠近下方的位置设置有固定轴孔。
优选的，所述第一固定座的内表面固定安装有伸缩套管，且伸缩套管的内部贯穿设置有连接杆，所述连接杆的外表面固定有限位块，所述连接杆与放置板固定连接。
优选的，所述第一连接块的数量为四组，且第一连接块均呈平行放置，所述第一支撑座与第二支撑座的长度相同。
与现有技术相比，本实用新型的有益效果是：该家用电子设备固定装置，通过第一固定座上端外表面固定安装的第一连接块和第一连接轴可以将第一固定座固定在墙壁上，通过第一固定座下端外表面活动安装的第一支撑座可以将第一固定座安装在地面上，能够实现用不同的方式对电视机进行固定安装，同时将第一支撑座的内部贯穿设置的固定轴拧出，可以将第一支撑座收进第一固定座内部设置的插孔中，再将固定轴拧进第一支撑座内部靠近下方的位置设置的固定轴孔内部，使得第一支撑座更稳定的放置在插孔的内部，避免将第一固定座固定在墙壁上时第一支撑座从插孔内部掉出，通过第一固定座前端外表面活动安装的放置板可以放置电子数据盒或其他小件电子设备，同时配合放置板前端外表面固定安装的把手通过第一固定座的内表面固定安装有伸缩套管和连接杆可以对放置板进行抽拉，方便使用者使用，通过第一固定座一侧外表面固定安装的第二固定座和放置槽可以安装音箱，能够同时安装不同的电子设备，可以满足使用者的不同需求，配合第二固定座上端外表面固定安装的第二连接块和第二连接轴可以将第二固定座与音箱固定在墙壁上，通过连接槽内部设置的第二支撑座可以将第二固定座固定在地面上，也可以将第二支撑座向上抬收进连接槽内部，设置的橡胶垫片可以将第二支撑座卡在连接槽的内部，避免在将第二固定座安装在墙壁上时第二支撑座从连接槽中掉出。
附图说明

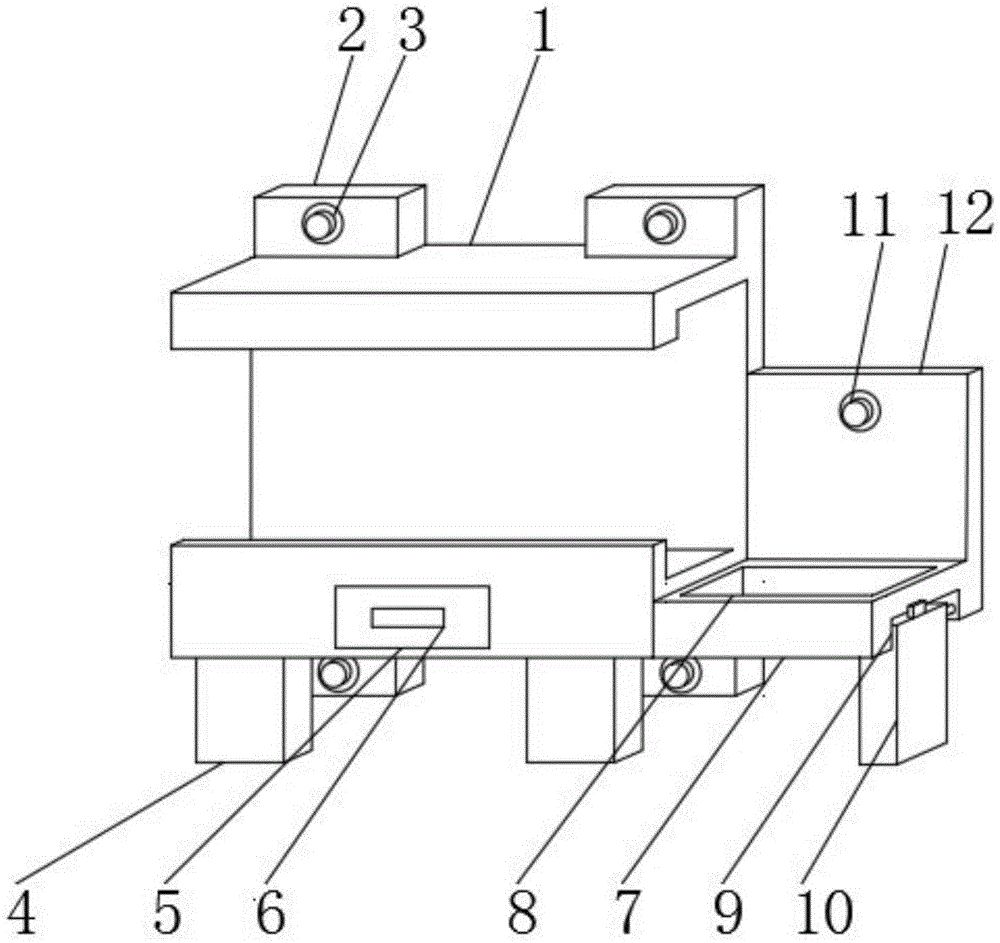

图1为本实用新型的整体结构示意图；
图2为本实用新型的第一固定座与第一支撑座的相结合视图；
图3为本实用新型的第二固定座与第二支撑座的相结合视图；
图4为本实用新型的第一固定座与放置板的相结合视图。
图中：1、第一固定座；2、第一连接块；3、第一连接轴；4、第一支撑座；5、放置板；6、把手；7、第二固定座；8、放置槽；9、连接槽；10、第二支撑座；11、第二连接轴；12、第二连接块；13、插孔；14、固定轴；15、固定轴孔；16、橡胶垫片；17、连接销；18、伸缩套管；19、限位块；20、连接杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
请参阅图1-4，本实用新型提供的一种实施例：一种家用电子设备固定装置，包括第一固定座1，通过第一固定座1上端外表面固定安装的第一连接块2和第一连接轴3可以将第一固定座1固定在墙壁上，通过第一固定座1下端外表面活动安装的第一支撑座4可以将第一固定座1安装在地面上，能够实现用不同的方式对电视机进行安装，通过第一固定座1前端外表面活动安装的放置板5可以放置电子数据盒或其他小件电子设备，同时通过放置板5的前端外表面固定安装的把手6可以将放置板5抽出，同时通过第一固定座1一侧外表面固定安装的第二固定座7和放置槽8可以安装音箱，能够同时安装不同的电子设备，可以满足使用者的不同需求，配合第二固定座7上端外表面固定安装的第二连接块12和第二连接轴11可以将第二固定座7与音箱固定在墙壁上，同时通过连接槽9内部设置的第二支撑座10也可以将第二固定座7固定在地面上。
进一步，第二支撑座10的内部贯穿设置有连接销17，连接槽9的内表面胶接有橡胶垫片16，第二支撑座10通过连接销17、连接槽9与第二固定座7活动连接，橡胶垫片16可以将第二支撑座10卡在连接槽9的内部，避免在将第二固定座7安装在墙壁上时第二支撑座10从连接槽9中掉出。
进一步，第一固定座1的内部设置有插孔13，第一支撑座4的内部贯穿设置有固定轴14，且第一支撑座4的内部靠近下方的位置设置有固定轴孔15，固定轴14与固定轴孔15可以方便将第一支撑座4安装在第一固定座1内部，同时也方便使用者进行拆卸。
进一步，第一固定座1的内表面固定安装有伸缩套管18，且伸缩套管18的内部贯穿设置有连接杆20，连接杆20的外表面固定有限位块19，连接杆20与放置板5固定连接，限位块19可以防止抽拉时将连接杆20从内部伸缩套管18抽出导致放置板5掉落的情况发生。
进一步，第一连接块2的数量为四组，且第一连接块2均呈平行放置，第一支撑座4与第二支撑座10的长度相同，通过第一支撑座4与第二支撑座10可以将第一固定座1与第二固定座7安装在地面上。
需要说明的是，本实用新型为一种家用电子设备固定装置，使用时，通过第一连接块2和第一连接轴3可以将第一固定座1固定在墙壁上，再通过第一支撑座4可以将第一固定座1安装在地面上，能够实现用不同的方式对电视机进行固定安装，同时将第一支撑座4的内部贯穿设置有固定轴14拧出，可以将第一支撑座4收进插孔13中，再将固定轴14拧进固定轴孔15内部，使得第一支撑座4更稳定的放置在插孔13的内部，避免将第一固定座1固定在墙壁上时第一支撑座4从插孔13内部掉出，同时通过第一固定座1前端外表面活动安装的放置板5可以放置电子数据盒或其他小件电子设备，同时配合把手6通过伸缩套管18和连接杆20可以对放置板5进行抽拉，方便使用者使用，设置的第二固定座7和放置槽8可以安装音箱，能够同时安装不同的电子设备，可以满足使用者的不同需求，再配合第二连接块12和第二连接轴11可以将第二固定座7与音箱固定在墙壁上，通过第二支撑座10可以将第二固定座7固定在地面上，也可以将第二支撑座10向上抬收进连接槽9内部，同时设置的橡胶垫片16可以将第二支撑座10卡在连接槽9的内部，避免在将第二固定座7安装在墙壁上时第二支撑座10从连接槽9中掉出，因第一固定座1与第二固定座7为一体成型构构件，需同时固定在墙壁或者地面上，有效增加其自身的功能性，较为实用。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
