技术领域
本实用新型属于护理医疗器械技术领域，涉及一种组合式器械放置架。
背景技术
现有托盘内用于放置手术或护理器械，若需要利用较多器械，一般需要使用护理推车，将托盘依次放在架板上，但不方便门诊医生使用，同时推车体型较大结构复杂，因此造价较高，也不方便简单护理使用，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种能方便层叠组合放置，以配合护理或手术使用的组合式器械放置架。
本实用新型的目的可通过下列技术方案来实现：一种组合式器械放置架，包括托盘，托盘包括矩形底板和合围的底板顶面四周的长条板状围板，底板和四块围板合围形成器械放置槽，其特征在于：放置槽槽口对应的围板上沿外翻形成翻边一，翻边一上翻形成翻边二，还包括闭环结构的支架，所述的支架包括两根相互平行的主托杆、两根相互平行的主支撑杆、两根相互平行的连接杆和相互平行的一根副托杆和一根副支撑杆，两根主托杆后端分别与两根主支撑杆前端通过两根连接杆连接，并形成两个Z字形结构，副托杆两端分别与两根主托杆前端垂直连接，副支撑杆两端分别与两根主支撑杆后端垂直连接，两根主托杆和一根副托杆形成托框，两根主支撑杆和一根副支撑杆形成支撑框，托框所在的面与支撑框所在的面平行，托框配合套在托盘的三面围板外侧，并支撑在对应的翻边一下方，且上侧相邻支架的支撑框架在托盘的三面翻边一上侧，并抵在翻边二内沿，所述的支架为截面为圆形的闭环结构不锈钢杆一体弯折形成，所述的围板和翻边一之间呈弧形过渡结构，翻边一和翻边二之间呈弧形过渡结构，且托框能配合套在围板和翻边一衔接处，翻边一和翻边二衔接处配合支撑上侧相邻的支撑框。
本放置架可以仅利用一个支架对托盘进行支撑，且支架为闭环结构，使得整体结构非常稳定，同时能方便从支架一侧滑出托盘，以便于拆卸，也可以利用若干支架依次层叠放置多个托盘，以形成组合结构，以方便放置更多的器械使用，以更加方便护理或手术使用。同时结构更加紧凑稳定。
在上述的一种组合式器械放置架中，所述的支架以垂直平分两根连接杆的轴线为轴呈中心对称结构。
因此可以随意翻转使用支架。
在上述的一种组合式器械放置架中，所述的托盘为不锈钢板一体弯折形成。
与现有技术相比，本实用新型具有如下优点：
本放置架可以仅利用一个支架对托盘进行支撑，且支架为闭环结构，使得整体结构非常稳定，同时能方便从支架一侧滑出托盘，以便于拆卸，也可以利用若干支架依次层叠放置多个托盘，以形成组合结构，以方便放置更多的器械使用，以更加方便护理或手术使用。
附图说明

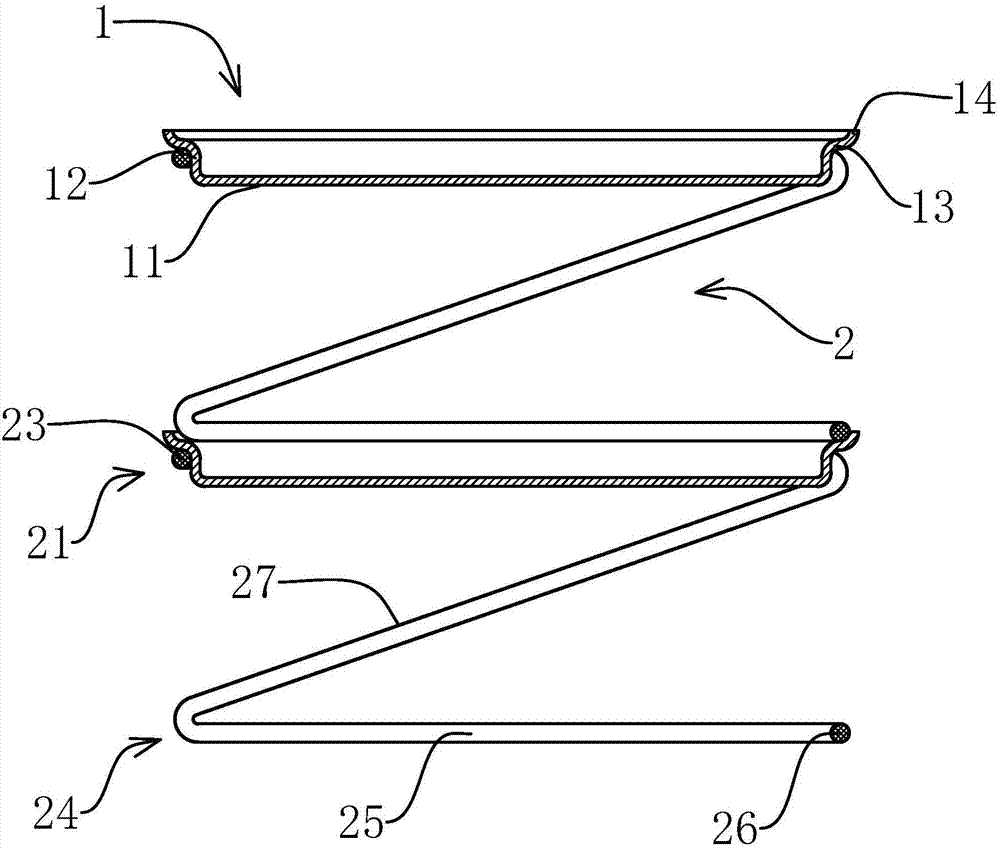

图1和图2分别是本放置架使用状态侧视剖视图和主视图。
图中，
1、托盘；11、底板；12、围板；13、翻边一；14、翻边二；
2、支架；21、托框；22、主托杆；23、副托杆；24、支撑框；25、主支撑杆；26、副支撑杆；27、连接杆。
具体实施方式
以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。
如图1和图2所示，本实用新型一种组合式器械放置架，包括托盘1，托盘1包括矩形底板11和合围的底板11顶面四周的长条板状围板12，底板11和四块围板12合围形成器械放置槽，放置槽槽口对应的围板12上沿外翻形成翻边一13，翻边一13上翻形成翻边二14，还包括闭环结构的支架2，支架2包括两根相互平行的主托杆22、两根相互平行的主支撑杆25、两根相互平行的连接杆27和相互平行的一根副托杆23和一根副支撑杆26，两根主托杆22后端分别与两根主支撑杆25前端通过两根连接杆27连接，并形成两个Z字形结构，副托杆23两端分别与两根主托杆22前端垂直连接，副支撑杆26两端分别与两根主支撑杆25后端垂直连接，两根主托杆22和一根副托杆23形成托框21，两根主支撑杆25和一根副支撑杆26形成支撑框24，托框21所在的面与支撑框24所在的面平行，托框21配合套在托盘1的三面围板12外侧，并支撑在对应的翻边一13下方，且上侧相邻支架2的支撑框24架在托盘1的三面翻边一13上侧，并抵在翻边二14内沿，支架2为截面为圆形的闭环结构不锈钢杆一体弯折形成，围板12和翻边一13之间呈弧形过渡结构，翻边一13和翻边二14之间呈弧形过渡结构，且托框21能配合套在围板12和翻边一13衔接处，翻边一13和翻边二14衔接处配合支撑上侧相邻的支撑框24。
进一步的，支架2以垂直平分两根连接杆27的轴线为轴呈中心对称结构。托盘1为不锈钢板一体弯折形成。
本放置架可以仅利用一个支架2对托盘1进行支撑，且支架2为闭环结构，使得整体结构非常稳定，同时能方便从支架2一侧滑出托盘1，以便于拆卸，也可以利用若干支架2依次层叠放置多个托盘1，以形成组合结构，以方便放置更多的器械使用，以更加方便护理或手术使用。
本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
尽管本文较多地使用了托盘1、底板11、围板12、翻边一13、翻边二14、支架2、托框21、主托杆22、副托杆23、支撑框24、主支撑杆25、副支撑杆26、连接杆27等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
