技术领域
本实用新型涉及环保抽烟机技术领域，具体为一种油烟分离高效率的环保抽烟机。
背景技术
中式抽油烟机简洁轻巧，经济实惠，欧式抽油烟机则外观更豪华大气，但是价格稍高，引厨房面积较小的家庭主要选购"中式"油烟机，这类家庭更注重性价比和实用性，目前市场上中式机的价格只是欧式机的三分之一左右，"中式"机经过多年的发展，技术已经相当成熟，集烟仓深度是普通欧式机的2.5倍，更利于集合上升的油烟，排烟效果方面更加理想。除此之外中式烟机的电机扇是垂直直接面对吸进来的油烟，可以快速将油烟排出，不会存在油烟在集烟仓滞留和外溢的情况，所以油垢不会残留在集烟仓。
目前阶段的抽烟机存在诸多的不足之处，例如，抽烟效率低，且烟气过滤净化效果差，净化不够彻底。
实用新型内容
本实用新型的目的在于提供一种油烟分离高效率的环保抽烟机，以解决上述背景技术中提出的抽烟效率低，且烟气过滤净化效果差，净化不够彻底的问题。
为实现上述目的，本实用新型提供如下技术方案：一种油烟分离高效率的环保抽烟机，包括抽烟机主体，所述抽烟机主体的正面通过镶嵌卡安装有滤油板，所述滤油板上安装有油液吸附隔栏，所述抽烟机主体的顶部安装有输气管，所述输气管的一端安装有管口，所述管口的内部安装有过滤板，所述过滤板上安装有隔层滤袋，所述输气管的两侧安装有机箱，所述机箱的内部安装有电机，所述电机的一端安装有电机主轴，所述电机主轴的一端安装有连接轴，所述电机主轴上安装有风轮，所述连接轴的一端安装有叶轮，所述输气管的另一端安装有烟气净化器，所述烟气净化器的内部安装有活性炭吸附棒，所述烟气净化器上安装有挂环，所述挂环的上方安装有悬挂架，所述悬挂架的上方安装有安装板，所述烟气净化器的一端安装有排烟管。
优选的，所述输气管与机箱设置为一体结构，且机箱共设置有两个。
优选的，所述风轮共设置有两个，且两个风轮保持相反方向转动。
优选的，所述叶轮安装在风轮的内部。
优选的，所述连接轴穿入风轮的内部中间位置处，且连接轴与电机主轴传动连接。
与现有技术相比，本实用新型的有益效果是：本实用新型的输气管的两侧均安装有机箱，在其内部均安装有风轮，且两个风轮相对转动，两者相互配合可以提高风流速度，且在风轮的内部安装有可自转的叶轮，通过其配合，有效提高了烟气吸收效率，且在输气管的管口内安装有过滤板，在输气管的另一端安装有烟气净化器，通过此种设计的抽烟机大大增大了烟气净化效果，使烟气净化更加彻底，提高了环保性能。
附图说明

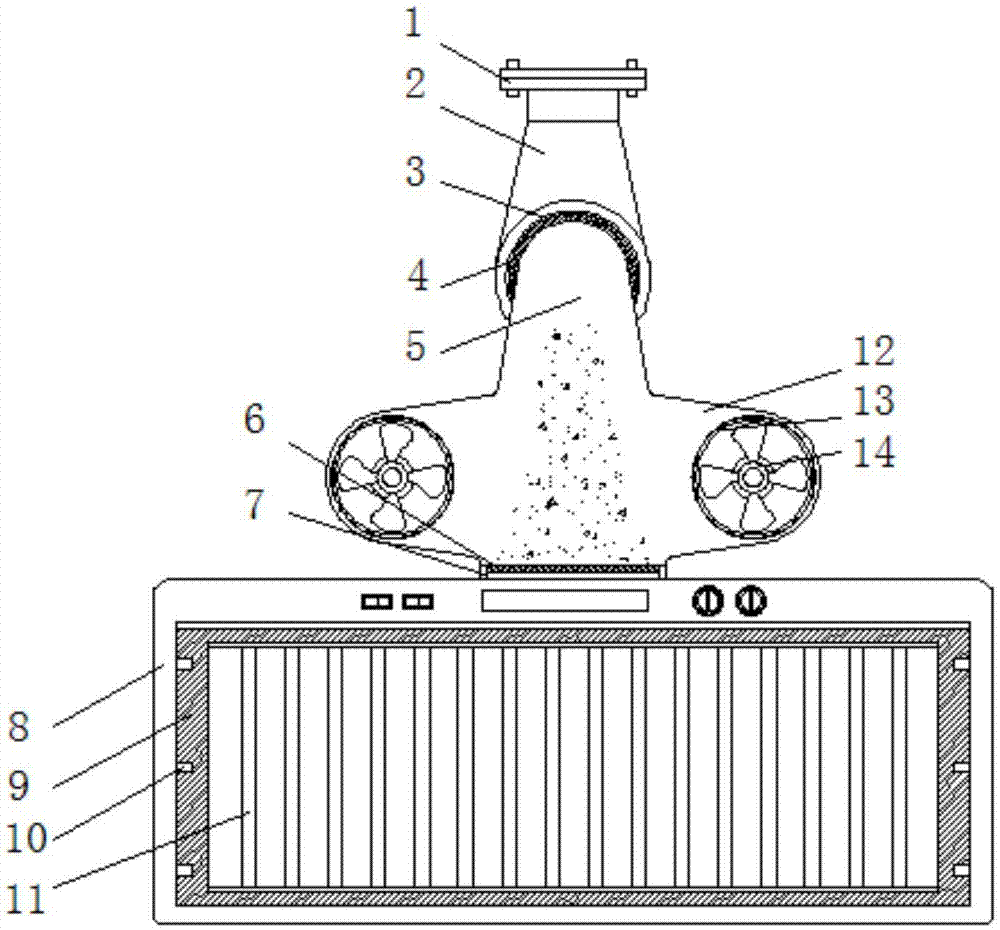

图1为本实用新型的主视图；
图2为本实用新型的风轮的侧视图；
图3为本实用新型的烟气净化器的结构示意图；
图4为本实用新型的过滤板的俯视图。
图中：1、安装板；2、悬挂架；3、挂环；4、烟气净化器；5、输气管；6、过滤板；7、管口；8、抽烟机主体；9、滤油板；10、镶嵌卡；11、油液吸附隔栏；12、机箱；13、风轮；14、叶轮；15、排烟管；16、活性炭吸附棒；17、隔层滤袋；18、电机；19、电机主轴；20、连接轴。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
请参阅图1-3，本实用新型提供的一种实施例：一种油烟分离高效率的环保抽烟机，包括抽烟机主体8，通过抽烟机主体8的正面通过镶嵌卡10固定的滤油板9用来对烟气中的油液进行过滤，通过滤油板9上由焊接固定的油液吸附隔栏11，可以对油液颗粒进行过滤，通过抽烟机主体8的顶部由螺栓固定的输气管5，方便烟气输送，通过管口7的内部由镶嵌固定的过滤板6，用来对烟气进行除尘过滤，通过电机主轴19上螺栓固定的风轮13，方便控制气流和气压变化，使其烟气进入其内，通过输气管5的另一端由螺栓固定的烟气净化器4，可以对烟气进行净化处理，通过烟气净化器4的内部由镶嵌方式固定的活性炭吸附棒16，可以对烟气中的杂质进行吸附处理。
进一步，输气管5与机箱12设置为一体结构，且机箱12共设置有两个，通过输气管5方便输送烟气，且通过机箱12方便安装风机。
进一步，风轮13共设置有两个，且两个风轮13保持相反方向转动，通过风轮13可以改变空气压强，使其控制气流流向，方便烟气的输送。
进一步，叶轮14安装在风轮13的内部，通过叶轮14和提高气流流速。
进一步，连接轴20穿入风轮13的内部中间位置处，且连接轴20与电机主轴19传动连接，通过连接轴20方便叶轮14的安装，且可以控制叶轮14进行自转。
工作原理：该设备在使用时，通过电机18带动电机主轴19转动，通过电机主轴19转动带动风轮13转动，且通过连接轴20带动叶轮14转动，通过风轮13和叶轮14转动作用产生逆向风流，使外部烟气被抽入，在抽入时，由滤油板9进行初步油烟过滤，然后输送至输气管5内，通过输气管5的管口7内的过滤板6对烟气进行除尘过滤，然后输送至烟气净化器4内，通过烟气净化器4内的活性炭吸附棒16对烟气进行净化处理，净化处理后的烟气由排烟管15排出室外。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
