技术领域
本实用新型属于生活用品和厨房用品技术领域，涉及一种带可调排水功能的砧板。
背景技术
现有砧板表面一般为平整结构，切菜后的菜水或者切肉后溢出的肉血会留在砧板上，量大则会流到台面上，十分不卫生，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种能避免菜水溢出影响台面整洁的带可调排水功能的砧板。
本实用新型的目的可通过下列技术方案来实现：一种带可调排水功能的砧板，包括矩形板状板体，其特征在于：所述的板体顶面边缘设有一圈围绕板体设置的排水槽，还包括连接在板体上的拉手，所述的拉手包括两根空心管状不锈钢排水管和两根空心管状导水管，两根导水管同轴设置，并与板体宽边平行，两根导水管前端相互靠近，两根排水管前端分别与两根导水管后端垂直连接并连通，所述的排水管后端封闭固定有滑块，所述的板体一侧宽边上设有沿板体长度方向设置的插槽，所述的插槽靠近槽底的内侧槽壁加深设有滑槽，排水管活动插在插槽内，且滑块滑动位于滑槽内，所述的排水槽和排水管上分别设有排水孔一和排水孔二，且排水孔一一端对齐在排水管管壁上，且能拉动或推动导水管，使滑块位于滑槽前端或后端，并使排水孔一和排水孔二错位或连通。
使用时，利用位于排水槽内侧的板体顶面切菜，菜水会留在排水槽内，当砧板靠近洗碗槽放置时，可以推动导水管，使滑块位于滑槽后端，使排水孔一和排水孔二连通，此时排水槽内的菜水会通过导水管前端进入到洗碗槽内，以排出排水槽内的菜水，因此本砧板具有可调排水功能，且还可以利用两根导水管悬挂砧板，以实现普通拉手功能。
在上述的一种带可调排水功能的砧板中，所述的排水槽内侧对应的板体顶面高度小于排水槽外侧对应的板体顶面高度。
因此即使排水孔一和排水孔二错位，也能尽量避免菜水溢出到台面上。
在上述的一种带可调排水功能的砧板中，所述的排水管为非圆形管。
因此避免两根导水管错位。
在上述的一种带可调排水功能的砧板中，所述的两根导水管前端反向板体方向弯折。
能更好的引导排水到洗碗槽内。
在上述的一种带可调排水功能的砧板中，所述的滑块为排水管后端压制形成，且排水管和导水管为不锈钢管一体弯折形成。
因此结构更加稳定。
与现有技术相比，本实用新型具有如下优点：
使用时，利用位于排水槽内侧的板体顶面切菜，菜水会留在排水槽内，当砧板靠近洗碗槽放置时，可以推动导水管，使滑块位于滑槽后端，使排水孔一和排水孔二连通，此时排水槽内的菜水会通过导水管前端进入到洗碗槽内，以排出排水槽内的菜水，因此本砧板具有可调排水功能，且还可以利用两根导水管悬挂砧板，以实现普通拉手功能。
附图说明

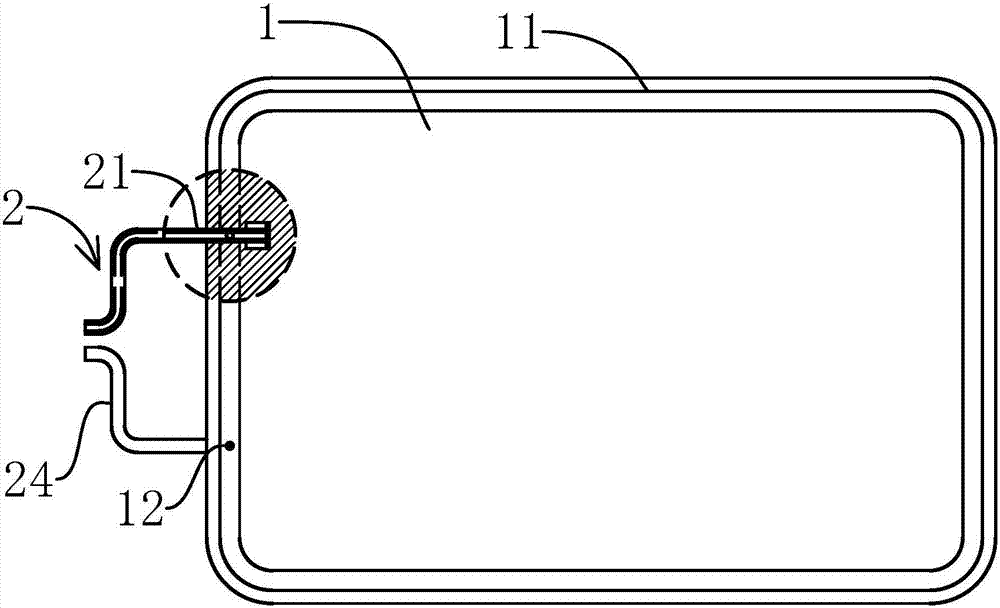

图1是本砧板俯视图。
图2是图1的局部放大图。
图中，
1、板体；11、排水槽；12、排水孔一；13、插槽；14、滑槽；
2、拉手；21、排水管；22、排水孔二；23、滑块；24、导水管。
具体实施方式
以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。
如图1和图2所示，本实用新型一种带可调排水功能的砧板，包括矩形板状板体1，板体1顶面边缘设有一圈围绕板体1设置的排水槽11，还包括连接在板体1上的拉手2，拉手2包括两根空心管状不锈钢排水管21和两根空心管状导水管24，两根导水管24同轴设置，并与板体1宽边平行，两根导水管24前端相互靠近，两根排水管21前端分别与两根导水管24后端垂直连接并连通，排水管21后端封闭固定有滑块23，板体1一侧宽边上设有沿板体1长度方向设置的插槽13，插槽13靠近槽底的内侧槽壁加深设有滑槽14，排水管21活动插在插槽13内，且滑块23滑动位于滑槽14内，排水槽11和排水管21上分别设有排水孔一12和排水孔二22，且排水孔一12一端对齐在排水管21管壁上，且能拉动或推动导水管24，使滑块23位于滑槽14前端或后端，并使排水孔一12和排水孔二22错位或连通。
进一步的，排水槽11内侧对应的板体1顶面高度小于排水槽11外侧对应的板体1顶面高度。排水管21为非圆形管。两根导水管24前端反向板体1方向弯折。滑块23为排水管21后端压制形成，且排水管21和导水管24为不锈钢管一体弯折形成。
使用时，利用位于排水槽11内侧的板体1顶面切菜，菜水会留在排水槽11内，当砧板靠近洗碗槽放置时，可以推动导水管24，使滑块23位于滑槽14后端，使排水孔一12和排水孔二22连通，此时排水槽11内的菜水会通过导水管24前端进入到洗碗槽内，以排出排水槽11内的菜水，因此本砧板具有可调排水功能，且还可以利用两根导水管24悬挂砧板，以实现普通拉手2功能。
本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
尽管本文较多地使用了板体1、排水槽11、排水孔一12、插槽13、滑槽14、拉手2、排水管21、排水孔二22、滑块23、导水管24等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
