技术领域
本实用新型属于厨房用具技术领域，涉及一种油水分离锅。
背景技术
炖煮好的汤液表面一般带有一层由食材所产生的油脂，如果不将油脂去除，则汤液非常肥腻，不利于食用和健康。在食用时通常需要将漂浮在汤液表面的油脂捞除，非常费劲，而且也难以把油脂捞除干净，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种可以快速放入汤锅中，以隔离出不带油的汤水的油水分离锅。
本实用新型的目的可通过下列技术方案来实现：一种油水分离锅，包括顶部开口的圆筒状锅体，所述的锅体包括圆筒状锅壁和固定在锅壁底部的锅底，其特征在于：所述的锅底底部固定有若干支脚，还包括外径与锅壁内径相同的挡筒，所述的挡筒外壁与锅壁内壁贴合，锅壁靠近底部位置设有外孔，挡筒靠近底部位置设有内孔，且能围绕锅壁轴线旋转挡筒，使内孔和外孔对齐连通或相互错位封闭。
将本分离锅直接置于混合油脂和汤水的汤锅中，且放置过程中，内孔和外孔相互错位封闭，避免放置过程中油脂进入到锅体内，放置到位后围绕锅壁轴线旋转挡筒，使内孔和外孔对齐连通，此时油脂下方的汤水通过对齐的内孔和外孔流入到锅体中，从而能使锅体内的汤水中不带油脂，起到快速分离油水的作用。
在上述的一种油水分离锅中，所述的锅壁靠近顶部的外壁设有固定把手，所述的锅壁靠近顶部位置设有沿锅壁周向设置的限位孔，还包括穿过限位孔，并与挡筒外壁固定的活动把手，且能围绕锅壁轴线旋转挡筒，使活动把手在限位孔内移动，并移动至限位孔一端或另一端，并使内孔和外孔对齐连通或相互错位封闭。
因此可以握紧固定把手，利用活动把手快速调节内孔和外孔对齐或错位。
在上述的一种油水分离锅中，所述的锅底顶部固定有陶瓷配重块。
因此避免锅体上浮。
在上述的一种油水分离锅中，所述的支脚呈伸缩杆状结构，且顶端分别与锅底固定，若干支脚底端形成的平面与锅底顶面平行。
因此结构稳定，同时可以根据汤水高度调节支脚长度。
在上述的一种油水分离锅中，所述的锅体为不锈钢结构一体制成。
与现有技术相比，本实用新型具有如下优点：
将本分离锅直接置于混合油脂和汤水的汤锅中，且放置过程中，内孔和外孔相互错位封闭，避免放置过程中油脂进入到锅体内，放置到位后围绕锅壁轴线旋转挡筒，使内孔和外孔对齐连通，此时油脂下方的汤水通过对齐的内孔和外孔流入到锅体中，从而能使锅体内的汤水中不带油脂，起到快速分离油水的作用。
附图说明

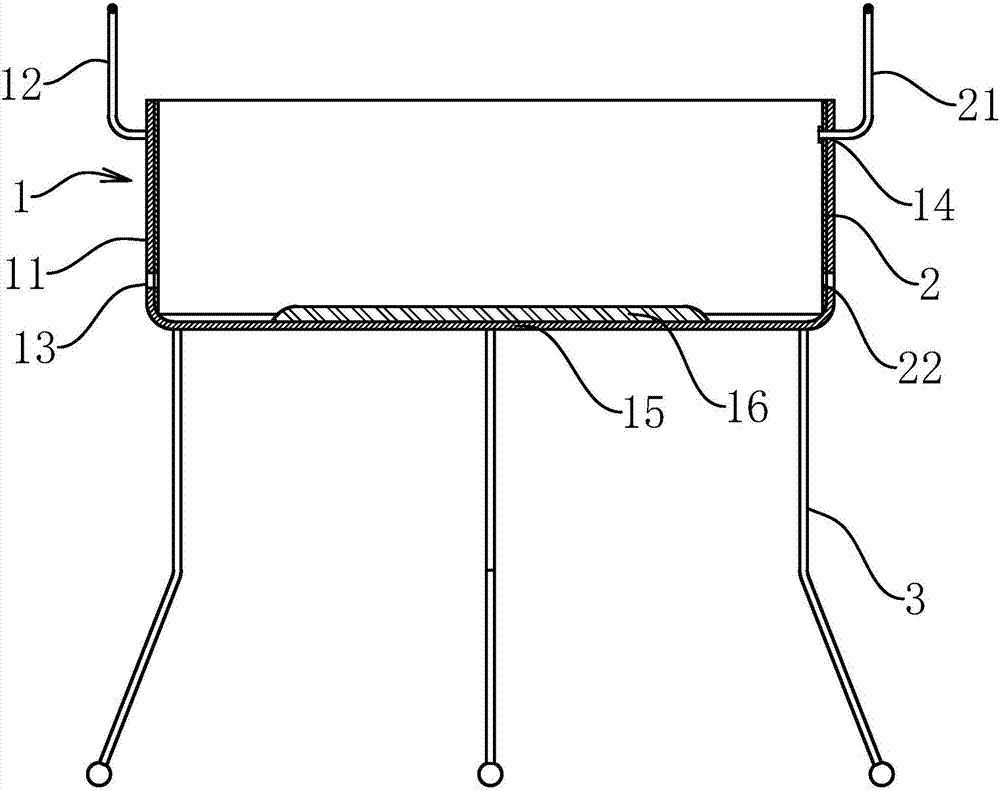

图1是本分离锅主视剖视图。
图中，
1、锅体；11、锅壁；12、固定把手；13、外孔；14、限位孔；15、锅底；16、配重块；
2、挡筒；21、活动把手；22、内孔；
3、支脚。
具体实施方式
以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。
如图1所示，本实用新型一种油水分离锅，包括顶部开口的圆筒状锅体1，锅体1包括圆筒状锅壁11和固定在锅壁11底部的锅底15，锅底15底部固定有若干支脚3，还包括外径与锅壁11内径相同的挡筒2，挡筒2外壁与锅壁11内壁贴合，锅壁11靠近底部位置设有外孔13，挡筒2靠近底部位置设有内孔22，且能围绕锅壁11轴线旋转挡筒2，使内孔22和外孔13对齐连通或相互错位封闭。
进一步的，锅壁11靠近顶部的外壁设有固定把手12，锅壁11靠近顶部位置设有沿锅壁11周向设置的限位孔14，还包括穿过限位孔14，并与挡筒2外壁固定的活动把手21，且能围绕锅壁11轴线旋转挡筒2，使活动把手21在限位孔14内移动，并移动至限位孔14一端或另一端，并使内孔22和外孔13对齐连通或相互错位封闭。锅底15顶部固定有陶瓷配重块16。支脚3呈伸缩杆状结构，且顶端分别与锅底15固定，若干支脚3底端形成的平面与锅底15顶面平行。锅体1为不锈钢结构一体制成。
将本分离锅直接置于混合油脂和汤水的汤锅中，且放置过程中，内孔22和外孔13相互错位封闭，避免放置过程中油脂进入到锅体1内，放置到位后围绕锅壁11轴线旋转挡筒2，使内孔22和外孔13对齐连通，此时油脂下方的汤水通过对齐的内孔22和外孔13流入到锅体1中，从而能使锅体1内的汤水中不带油脂，起到快速分离油水的作用。
本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
尽管本文较多地使用了锅体1、锅壁11、固定把手12、外孔13、限位孔14、锅底15、配重块16、挡筒2、活动把手21、内孔22、支脚3等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
