技术领域
本实用新型涉及一种宠物屋，尤其涉及一种小型宠物屋。
背景技术
以前宠物只是单指人们为了消除孤寂或出于娱乐目的而豢养的动物。现今宠物定义为，出于非经济目的而豢养的动植物。宠物是为了精神的目的而豢养的动植物。一般为了消除孤寂，或娱乐而豢养，以前的宠物一般是哺乳纲或鸟纲的动物，因为这些动物脑子比较发达，容易和人交流。如今，除了广为人知的活体宠物外，还有诸多的虚拟宠物。
小型宠物饲养时，一般都是将宠物放入笼中饲养，目前的饲养笼内宠物活动空间小，饲养效果差，且目前的饲养笼没有自动喂食装置，当主人需要出差时，宠物便无人喂养，宠物饲养难度大，饲养不方便，宠物笼的清洗不便，在清理宠物笼的时候容易伤害到宠物，因此亟需研发一种宠物的活动空间大，饲养效果更好，有自动喂食装置，能对宠物进行自动喂食，减小宠物饲养难度，饲养更方便，且在清洗宠物笼的时候方便将宠物转移到其他装置中，使宠物笼的清洗更方便，在清洗的过程中不会伤害到宠物的小型宠物屋。
实用新型内容
（1）要解决的技术问题
本实用新型为了克服小型宠物饲养时，一般都是将宠物放入笼中饲养，目前的饲养笼内宠物活动空间小，饲养效果差，且目前的饲养笼没有自动喂食装置，当主人需要出差时，宠物便无人喂养，宠物饲养难度大，饲养不方便，宠物笼的清洗不便，在清理宠物笼的时候容易伤害到宠物的缺点，本实用新型要解决的技术问题是提供一种小型宠物屋。
（2）技术方案
为了解决上述技术问题，本实用新型提供了这样一种小型宠物屋，包括有底板、宠物屋、喂食装置和第一支杆，底板顶部设有宠物屋和第一支杆，且第一支杆位于宠物屋右侧，宠物屋右侧下部设有喂食装置，且喂食装置底部与第一支杆顶部连接。
优选地，宠物屋包括有网格屋体、第一爬梯、第一隔板、第二爬梯、软垫、床体、第二隔板、第一弹性件、拉手、第一转板和挡块，底板顶部设有网格屋体，网格屋体内设有第一隔板和第二隔板，且第一隔板位于第二隔板下方，第一隔板左侧与网格屋体内底部之间连接有第一爬梯，第二隔板右侧与第一隔板顶部之间连接有第二爬梯，第二隔板顶部设有床体，床体内设有软垫，网格屋体左侧顶部转动式连接有第一转板，第一转板右侧与网格屋体内顶部之间连接有第一弹性件，第一转板左侧设有拉手，网格屋体左侧转动式设有挡块，挡块右侧与第一转板左侧底部接触。
优选地，喂食装置包括有取食框、食槽、放置块、限位块、储放槽、进料斗、电控阀和落料管，宠物屋右侧下部设有取食框，且取食框底部与第一支杆顶部连接，取食框内底部设有食槽，取食框顶部开有通孔，取食框顶部通孔左右两侧均设有限位块，储放槽位于取食框上方，储放槽底部左右两侧均设有放置块，放置块底部与取食框顶部接触，且放置块位于通孔左右两侧，放置块位于限位块内侧，储放槽底部中间位置设有落料管，落料管穿过通孔，落料管上设有电控阀，储放槽顶部设有进料斗。
优选地，还包括有转移装置，底板顶部左侧设有转移装置，且转移装置位于网格屋体左侧底部，转移装置包括有第一挡板、滑块、拉绳、第二挡板、第二支杆、电动绕线轮和转移框，网格屋体左侧底部开有开口，底板顶部左侧开有凹槽，凹槽内放置有转移框，且转移框位于网格屋体左侧底部，转移框内顶部右侧设有第二挡板，第二挡板左侧开有滑槽，滑槽内滑动式连接有滑块，滑块左侧设有第一挡板，滑槽内右壁顶部设有第二支杆，第二支杆左端设有电动绕线轮，电动绕线轮上绕有拉绳，且拉绳末端与第一挡板顶部连接。
优选地，还包括有第二转板、推手和第二弹性件，取食框右侧顶部转动式连接有第二转板，第二转板左侧与取食框内顶部之间连接有第二弹性件，第二转板右侧设有推手。
工作原理：进行宠物养殖时，接通电源，人将宠物放入宠物屋内，宠物可以在宠物屋内睡觉玩耍，饲养效果好，人可以通过宠物屋观看饲养的宠物，喂食装置内储放有宠物食用的饲料，需要对宠物喂食时，启动喂食装置工作，将饲料放出，供宠物食用，使用方便。
因为宠物屋包括有网格屋体、第一爬梯、第一隔板、第二爬梯、软垫、床体、第二隔板、第一弹性件、拉手、第一转板和挡块，底板顶部设有网格屋体，网格屋体内设有第一隔板和第二隔板，且第一隔板位于第二隔板下方，第一隔板左侧与网格屋体内底部之间连接有第一爬梯，第二隔板右侧与第一隔板顶部之间连接有第二爬梯，第二隔板顶部设有床体，床体内设有软垫，网格屋体左侧顶部转动式连接有第一转板，第一转板右侧与网格屋体内顶部之间连接有第一弹性件，第一转板左侧设有拉手，网格屋体左侧转动式设有挡块，挡块右侧与第一转板左侧底部接触，所以进行宠物养殖时，人将挡块从第一转板左侧底部转开，向左拉动拉手，带动第一转板向左转动将网格屋体左侧顶部打开，这时人可以将宠物放入网格屋体内，并松开拉手，第一转板向右转动复位，人转动挡块，使挡块挡住第一转板左侧底部，从而将网格屋体密闭，使宠物不能从网格屋体内离开，宠物可以通过第一爬梯和第二爬梯在网格屋体内的第一隔板和第二隔板上活动，增加了宠物的活动空间，饲养效果更好，宠物需要休息时，可以在第二隔板上的床体内休息，床体内的软垫使宠物休息得更舒适，人可以透过网格屋体观看宠物的活动，增添了宠物饲养趣味。
因为喂食装置包括有取食框、食槽、放置块、限位块、储放槽、进料斗、电控阀和落料管，宠物屋右侧下部设有取食框，且取食框底部与第一支杆顶部连接，取食框内底部设有食槽，取食框顶部开有通孔，取食框顶部通孔左右两侧均设有限位块，储放槽位于取食框上方，储放槽底部左右两侧均设有放置块，放置块底部与取食框顶部接触，且放置块位于通孔左右两侧，放置块位于限位块内侧，储放槽底部中间位置设有落料管，落料管穿过通孔，落料管上设有电控阀，储放槽顶部设有进料斗，所以储放槽内存放有宠物食用的饲料，需要对宠物进行喂食时，电控阀打开，储放槽内的饲料通过落料管落入食槽内，宠物可以在食槽内取食饲料，饲养更方便，并且将宠物的取食空间和活动休息空间分隔开，便于保持取食空间的干净整洁，防止宠物因饮食卫生而引发病症，储放槽内的饲料不足时，人可以通过进料斗向储放槽内添加饲料，限位块将放置块和储放槽固定在特定位置，防止放置块和储放槽移位，给放置块和储放槽达到更好的固定效果，而需要清洗宠物屋和喂食装置时，人将储放槽从取食框顶部移开即可。
因为还包括有转移装置，底板顶部左侧设有转移装置，且转移装置位于网格屋体左侧底部，转移装置包括有第一挡板、滑块、拉绳、第二挡板、第二支杆、电动绕线轮和转移框，网格屋体左侧底部开有开口，底板顶部左侧开有凹槽，凹槽内放置有转移框，且转移框位于网格屋体左侧底部，转移框内顶部右侧设有第二挡板，第二挡板左侧开有滑槽，滑槽内滑动式连接有滑块，滑块左侧设有第一挡板，滑槽内右壁顶部设有第二支杆，第二支杆左端设有电动绕线轮，电动绕线轮上绕有拉绳，且拉绳末端与第一挡板顶部连接，所以需要清洗宠物屋时，启动电动绕线轮正转将拉绳卷起，带动滑块和第一挡板向上运动，当第一挡板运动到合适位置时，电动绕线轮停止转动，人将宠物赶入转移框内，启动电动绕线轮反转将拉绳放出，带动滑块和第一挡板向下运动复位将转移框密闭，如此便将宠物移入了转移框中，人将转移框从底板顶部移走，使得宠物屋的清洗更方便，人在清洗宠物屋的时候不用担心会伤害到宠物，使用更方便。
因为还包括有第二转板、推手和第二弹性件，取食框右侧顶部转动式连接有第二转板，第二转板左侧与取食框内顶部之间连接有第二弹性件，第二转板右侧设有推手，所以使得人可以随时往食槽内放入其他食物供宠物取食，人需要往食槽内放入其他食物时，向左推动推手，带动第二转板向左转动将取食框右侧顶部打开，人向食槽内丢入食物即可，方便人自己给宠物喂食，增加了人与宠物的互动，添加了饲养乐趣。
本实用新型的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本实用新型主要用来保护机械装置，所以本实用新型不再详细解释控制方式和电路连接。
（3）有益效果
本实用新型达到了宠物的活动空间大，饲养作用更好，有自动喂食装置，能对宠物进行自动喂食，减小宠物饲养难度，饲养更方便，且在清洗宠物笼的时候方便将宠物转移到其他装置中，使宠物笼的清洗更方便，在清洗的过程中不会伤害到宠物的效果。
附图说明

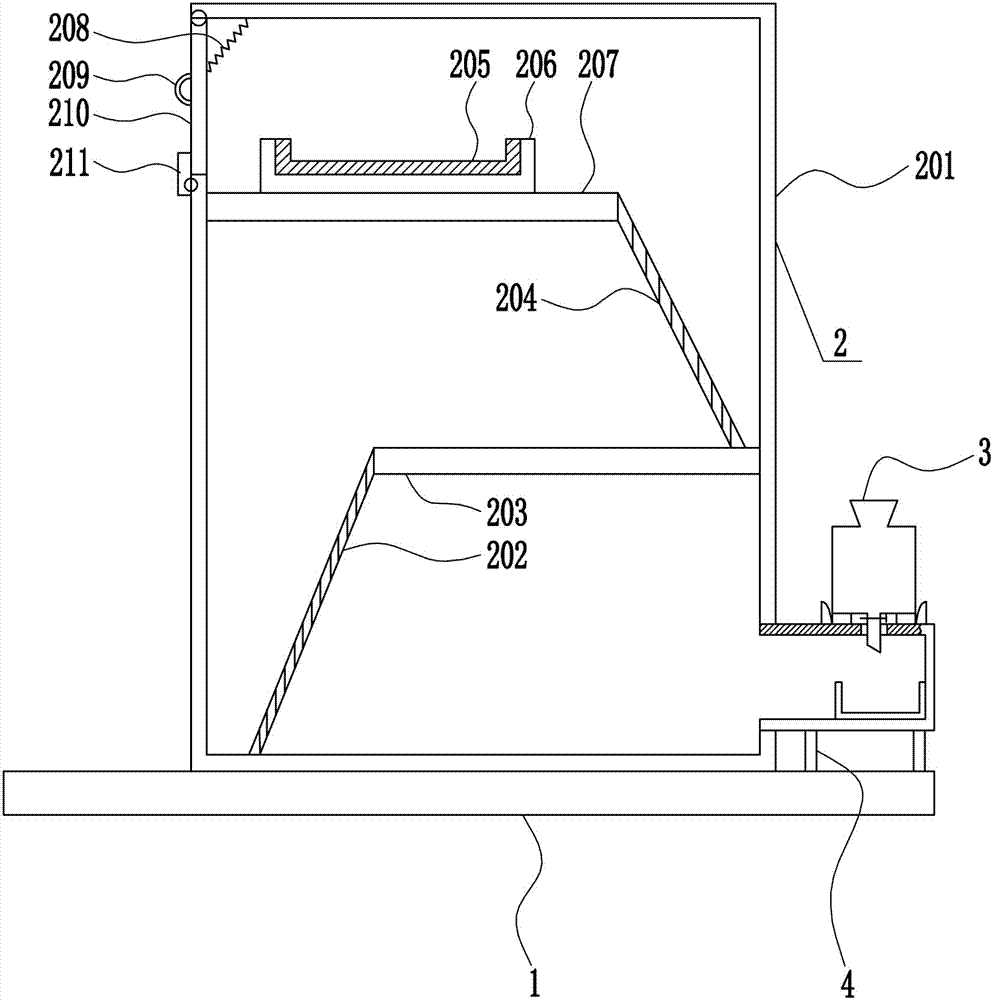

图1为本实用新型的第一种主视结构示意图。
图2为本实用新型喂食装置的第一种主视结构示意图。
图3为本实用新型的第二种主视结构示意图。
图4为本实用新型转移装置的主视结构示意图。
图5为本实用新型喂食装置的第二种主视结构示意图。
附图中的标记为：1-底板，2-宠物屋，3-喂食装置，4-第一支杆，201-网格屋体，202-第一爬梯，203-第一隔板，204-第二爬梯，205-软垫，206-床体，207-第二隔板，208-第一弹性件，209-拉手，210-第一转板，211-挡块，301-取食框，302-食槽，303-放置块，304-限位块，305-储放槽，306-进料斗，307-电控阀，308-落料管，309-通孔，5-转移装置，501-凹槽，502-第一挡板，503-滑块，504-拉绳，505-第二挡板，506-滑槽，507-第二支杆，508-电动绕线轮，509-转移框，510-开口，6-第二转板，7-推手，8-第二弹性件。
具体实施方式
下面结合附图和实施例对本实用新型作进一步的说明。
实施例1
一种小型宠物屋，如图1-5所示，包括有底板1、宠物屋2、喂食装置3和第一支杆4，底板1顶部设有宠物屋2和第一支杆4，且第一支杆4位于宠物屋2右侧，宠物屋2右侧下部设有喂食装置3，且喂食装置3底部与第一支杆4顶部连接。
实施例2
一种小型宠物屋，如图1-5所示，包括有底板1、宠物屋2、喂食装置3和第一支杆4，底板1顶部设有宠物屋2和第一支杆4，且第一支杆4位于宠物屋2右侧，宠物屋2右侧下部设有喂食装置3，且喂食装置3底部与第一支杆4顶部连接。
宠物屋2包括有网格屋体201、第一爬梯202、第一隔板203、第二爬梯204、软垫205、床体206、第二隔板207、第一弹性件208、拉手209、第一转板210和挡块211，底板1顶部设有网格屋体201，网格屋体201内设有第一隔板203和第二隔板207，且第一隔板203位于第二隔板207下方，第一隔板203左侧与网格屋体201内底部之间连接有第一爬梯202，第二隔板207右侧与第一隔板203顶部之间连接有第二爬梯204，第二隔板207顶部设有床体206，床体206内设有软垫205，网格屋体201左侧顶部转动式连接有第一转板210，第一转板210右侧与网格屋体201内顶部之间连接有第一弹性件208，第一转板210左侧设有拉手209，网格屋体201左侧转动式设有挡块211，挡块211右侧与第一转板210左侧底部接触。
实施例3
一种小型宠物屋，如图1-5所示，包括有底板1、宠物屋2、喂食装置3和第一支杆4，底板1顶部设有宠物屋2和第一支杆4，且第一支杆4位于宠物屋2右侧，宠物屋2右侧下部设有喂食装置3，且喂食装置3底部与第一支杆4顶部连接。
宠物屋2包括有网格屋体201、第一爬梯202、第一隔板203、第二爬梯204、软垫205、床体206、第二隔板207、第一弹性件208、拉手209、第一转板210和挡块211，底板1顶部设有网格屋体201，网格屋体201内设有第一隔板203和第二隔板207，且第一隔板203位于第二隔板207下方，第一隔板203左侧与网格屋体201内底部之间连接有第一爬梯202，第二隔板207右侧与第一隔板203顶部之间连接有第二爬梯204，第二隔板207顶部设有床体206，床体206内设有软垫205，网格屋体201左侧顶部转动式连接有第一转板210，第一转板210右侧与网格屋体201内顶部之间连接有第一弹性件208，第一转板210左侧设有拉手209，网格屋体201左侧转动式设有挡块211，挡块211右侧与第一转板210左侧底部接触。
喂食装置3包括有取食框301、食槽302、放置块303、限位块304、储放槽305、进料斗306、电控阀307和落料管308，宠物屋2右侧下部设有取食框301，且取食框301底部与第一支杆4顶部连接，取食框301内底部设有食槽302，取食框301顶部开有通孔309，取食框301顶部通孔309左右两侧均设有限位块304，储放槽305位于取食框301上方，储放槽305底部左右两侧均设有放置块303，放置块303底部与取食框301顶部接触，且放置块303位于通孔309左右两侧，放置块303位于限位块304内侧，储放槽305底部中间位置设有落料管308，落料管308穿过通孔309，落料管308上设有电控阀307，储放槽305顶部设有进料斗306。
实施例4
一种小型宠物屋，如图1-5所示，包括有底板1、宠物屋2、喂食装置3和第一支杆4，底板1顶部设有宠物屋2和第一支杆4，且第一支杆4位于宠物屋2右侧，宠物屋2右侧下部设有喂食装置3，且喂食装置3底部与第一支杆4顶部连接。
宠物屋2包括有网格屋体201、第一爬梯202、第一隔板203、第二爬梯204、软垫205、床体206、第二隔板207、第一弹性件208、拉手209、第一转板210和挡块211，底板1顶部设有网格屋体201，网格屋体201内设有第一隔板203和第二隔板207，且第一隔板203位于第二隔板207下方，第一隔板203左侧与网格屋体201内底部之间连接有第一爬梯202，第二隔板207右侧与第一隔板203顶部之间连接有第二爬梯204，第二隔板207顶部设有床体206，床体206内设有软垫205，网格屋体201左侧顶部转动式连接有第一转板210，第一转板210右侧与网格屋体201内顶部之间连接有第一弹性件208，第一转板210左侧设有拉手209，网格屋体201左侧转动式设有挡块211，挡块211右侧与第一转板210左侧底部接触。
喂食装置3包括有取食框301、食槽302、放置块303、限位块304、储放槽305、进料斗306、电控阀307和落料管308，宠物屋2右侧下部设有取食框301，且取食框301底部与第一支杆4顶部连接，取食框301内底部设有食槽302，取食框301顶部开有通孔309，取食框301顶部通孔309左右两侧均设有限位块304，储放槽305位于取食框301上方，储放槽305底部左右两侧均设有放置块303，放置块303底部与取食框301顶部接触，且放置块303位于通孔309左右两侧，放置块303位于限位块304内侧，储放槽305底部中间位置设有落料管308，落料管308穿过通孔309，落料管308上设有电控阀307，储放槽305顶部设有进料斗306。
还包括有转移装置5，底板1顶部左侧设有转移装置5，且转移装置5位于网格屋体201左侧底部，转移装置5包括有第一挡板502、滑块503、拉绳504、第二挡板505、第二支杆507、电动绕线轮508和转移框509，网格屋体201左侧底部开有开口510，底板1顶部左侧开有凹槽501，凹槽501内放置有转移框509，且转移框509位于网格屋体201左侧底部，转移框509内顶部右侧设有第二挡板505，第二挡板505左侧开有滑槽506，滑槽506内滑动式连接有滑块503，滑块503左侧设有第一挡板502，滑槽506内右壁顶部设有第二支杆507，第二支杆507左端设有电动绕线轮508，电动绕线轮508上绕有拉绳504，且拉绳504末端与第一挡板502顶部连接。
还包括有第二转板6、推手7和第二弹性件8，取食框301右侧顶部转动式连接有第二转板6，第二转板6左侧与取食框301内顶部之间连接有第二弹性件8，第二转板6右侧设有推手7。
工作原理：进行宠物养殖时，接通电源，人将宠物放入宠物屋2内，宠物可以在宠物屋2内睡觉玩耍，饲养效果好，人可以通过宠物屋2观看饲养的宠物，喂食装置3内储放有宠物食用的饲料，需要对宠物喂食时，启动喂食装置3工作，将饲料放出，供宠物食用，使用方便。
因为宠物屋2包括有网格屋体201、第一爬梯202、第一隔板203、第二爬梯204、软垫205、床体206、第二隔板207、第一弹性件208、拉手209、第一转板210和挡块211，底板1顶部设有网格屋体201，网格屋体201内设有第一隔板203和第二隔板207，且第一隔板203位于第二隔板207下方，第一隔板203左侧与网格屋体201内底部之间连接有第一爬梯202，第二隔板207右侧与第一隔板203顶部之间连接有第二爬梯204，第二隔板207顶部设有床体206，床体206内设有软垫205，网格屋体201左侧顶部转动式连接有第一转板210，第一转板210右侧与网格屋体201内顶部之间连接有第一弹性件208，第一转板210左侧设有拉手209，网格屋体201左侧转动式设有挡块211，挡块211右侧与第一转板210左侧底部接触，所以进行宠物养殖时，人将挡块211从第一转板210左侧底部转开，向左拉动拉手209，带动第一转板210向左转动将网格屋体201左侧顶部打开，这时人可以将宠物放入网格屋体201内，并松开拉手209，第一转板210向右转动复位，人转动挡块211，使挡块211挡住第一转板210左侧底部，从而将网格屋体201密闭，使宠物不能从网格屋体201内离开，宠物可以通过第一爬梯202和第二爬梯204在网格屋体201内的第一隔板203和第二隔板207上活动，增加了宠物的活动空间，饲养效果更好，宠物需要休息时，可以在第二隔板207上的床体206内休息，床体206内的软垫205使宠物休息得更舒适，人可以透过网格屋体201观看宠物的活动，增添了宠物饲养趣味。
因为喂食装置3包括有取食框301、食槽302、放置块303、限位块304、储放槽305、进料斗306、电控阀307和落料管308，宠物屋2右侧下部设有取食框301，且取食框301底部与第一支杆4顶部连接，取食框301内底部设有食槽302，取食框301顶部开有通孔309，取食框301顶部通孔309左右两侧均设有限位块304，储放槽305位于取食框301上方，储放槽305底部左右两侧均设有放置块303，放置块303底部与取食框301顶部接触，且放置块303位于通孔309左右两侧，放置块303位于限位块304内侧，储放槽305底部中间位置设有落料管308，落料管308穿过通孔309，落料管308上设有电控阀307，储放槽305顶部设有进料斗306，所以储放槽305内存放有宠物食用的饲料，需要对宠物进行喂食时，电控阀307打开，储放槽305内的饲料通过落料管308落入食槽302内，宠物可以在食槽302内取食饲料，饲养更方便，并且将宠物的取食空间和活动休息空间分隔开，便于保持取食空间的干净整洁，防止宠物因饮食卫生而引发病症，储放槽305内的饲料不足时，人可以通过进料斗306向储放槽305内添加饲料，限位块304将放置块303和储放槽305固定在特定位置，防止放置块303和储放槽305移位，给放置块303和储放槽305达到更好的固定效果，而需要清洗宠物屋2和喂食装置3时，人将储放槽305从取食框301顶部移开即可。
因为还包括有转移装置5，底板1顶部左侧设有转移装置5，且转移装置5位于网格屋体201左侧底部，转移装置5包括有第一挡板502、滑块503、拉绳504、第二挡板505、第二支杆507、电动绕线轮508和转移框509，网格屋体201左侧底部开有开口510，底板1顶部左侧开有凹槽501，凹槽501内放置有转移框509，且转移框509位于网格屋体201左侧底部，转移框509内顶部右侧设有第二挡板505，第二挡板505左侧开有滑槽506，滑槽506内滑动式连接有滑块503，滑块503左侧设有第一挡板502，滑槽506内右壁顶部设有第二支杆507，第二支杆507左端设有电动绕线轮508，电动绕线轮508上绕有拉绳504，且拉绳504末端与第一挡板502顶部连接，所以需要清洗宠物屋2时，启动电动绕线轮508正转将拉绳504卷起，带动滑块503和第一挡板502向上运动，当第一挡板502运动到合适位置时，电动绕线轮508停止转动，人将宠物赶入转移框509内，启动电动绕线轮508反转将拉绳504放出，带动滑块503和第一挡板502向下运动复位将转移框509密闭，如此便将宠物移入了转移框509中，人将转移框509从底板1顶部移走，使得宠物屋2的清洗更方便，人在清洗宠物屋2的时候不用担心会伤害到宠物，使用更方便。
因为还包括有第二转板6、推手7和第二弹性件8，取食框301右侧顶部转动式连接有第二转板6，第二转板6左侧与取食框301内顶部之间连接有第二弹性件8，第二转板6右侧设有推手7，所以使得人可以随时往食槽302内放入其他食物供宠物取食，人需要往食槽302内放入其他食物时，向左推动推手7，带动第二转板6向左转动将取食框301右侧顶部打开，人向食槽302内丢入食物即可，方便人自己给宠物喂食，增加了人与宠物的互动，添加了饲养乐趣。
本实用新型的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本实用新型主要用来保护机械装置，所以本实用新型不再详细解释控制方式和电路连接。
以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
