技术领域
本实用新型涉及一种清洗衣物装置，尤其涉及一种生活用便携脚踩搅拌清洗衣物装置。
背景技术
衣物，是指人类或通过人类来完成遮掩身体、载体的用布料（如棉布、丝绸、天鹅绒、化学纤维等）等材质做成的各种样式的遮挡物。
衣物在不同的场合有不同的穿着，样式非常的多，衣物在当今已经成为了不可或缺的东西，中国常说的“衣食住行”中排在首位。
衣物在生活中是不可缺少的，目前大多家庭采用人工和洗衣机来清洗衣物，但是在洗衣机太过于笨重，不易携带。还得依赖电源，人工清洗又不易清洗干净，容易在洗衣服过程中弄湿自己。
因此亟需研发一种轻型便携操作方便、不用依赖电源的生活用便携脚踩搅拌清洗衣物装置来克服洗衣机太过于笨重、不易携带还得依赖电源的缺点。
实用新型内容
（1）要解决的技术问题
本实用新型为了克服洗衣机太过于笨重、不易携带还得依赖电源的缺点，本实用新型要解决的技术问题是提供轻型便携操作方便、不用依赖电源的一种生活用便携脚踩搅拌清洗衣物装置。
（2）技术方案
为了解决上述技术问题，本实用新型提供了这样一种生活用便携脚踩搅拌清洗衣物装置，包括有底板、支撑板、活塞缸、第一轴承座、螺纹杆、第一皮带轮、螺纹块、弹簧、活塞块、推杆、清洗箱、出水管、阀门、第二轴承座、第二皮带轮、传动条、转轴、搅拌叶片和导杆，底板上方左侧和右侧通过焊接的方式均连接有支撑板，右侧支撑板上通过焊接的方式连接有活塞缸，活塞缸内壁上方左侧和右侧通过螺栓连接的方式均连接有导套，活塞缸内滑动式连接有活塞块，活塞块上侧左右两方均连接有导杆，两个导杆分别穿过两个导套，两个导杆上端连接有推杆，两个导套上侧通过焊接的方式连接有弹簧，两个弹簧上端通过焊接的方式连接在推杆下方左侧和右侧，推杆下部开有凹槽，凹槽内下部安装有螺纹块，活塞缸下壁中部通过螺栓连接的方式安装有第一轴承座，第一轴承座内连接有螺纹杆，螺纹杆下端安装有第一皮带轮，螺纹杆和螺纹块相配合，左侧支撑板上方通过焊接的连接方式连接有清洗箱，清洗箱左侧下方连接有出水管，出水管中部安装有阀门，清洗箱下方中部通过螺栓连接的方式安装有第二轴承座，第二转轴的连接有转轴，转轴下方安装有第二皮带轮，第一皮带轮和第二皮带轮之间连接有传动条，转轴上侧连接有搅拌叶片。
优选地，还包括有水箱、第一硬水管、第一单向阀、第二单向阀、第二硬水管、喷头、橡胶塞和隔离环，活塞缸内下壁中部通过焊接的方式连接有隔离环，隔离环穿过活塞块中部，隔离环与活塞块的连接位置内连接有橡胶塞，螺纹杆位于隔离环内，推杆下侧位于隔离环内，隔离环将水隔离在活塞缸内，底板上右侧通过焊接的方式连接有水箱，水箱上方开有矩形孔，水箱左侧中部连接第一硬水管，第一硬水管右侧穿过水箱左壁通入水箱中，第一硬水管左侧穿过活塞缸右壁下方，通入活塞缸中，第一硬水管中部安装有第一单向阀，活塞缸左侧下方连接有第二硬水管，第二硬水管下方安装有第二单向阀，第二硬水管左侧上方连接有喷头。
优选地，还包括磁铁、拉手和铁盖板，清洗箱上方左侧安装有磁铁，清洗箱上方通过铰接的连接方式连接有铁盖板，铁盖板上方通过焊接的方式连接有拉手。
工作原理：当用户需要洗衣物时，将要洗的衣物放入清洗箱中，向清洗箱中加入清水和洗衣液，用脚踩在推杆上，向下踩压推杆，推杆推动螺纹块和活塞块向下运动，推杆压缩弹簧，螺纹块向下移动时，带动螺纹杆正方向转动，螺纹杆带动第一皮带轮正方向转动，第一皮带轮带动第二皮带轮正方向转动，第二皮带轮通过转轴带动搅拌叶片正方向转动，搅拌叶片正方向搅拌衣物，当螺纹块下到最底时，松开推杆，弹簧将从压缩状态恢复，弹簧向上推动活塞块移动复位，活塞块带动螺纹块向上复位，螺纹块带动螺纹杆反方向转动，螺纹杆带动第一皮带轮反方向转动，第一皮带轮带动第二皮带轮反方向转动，第二皮带轮通过转轴带动搅拌叶片反方向转动，搅拌叶片反方向搅拌衣物，如此往复踩压推杆，使得搅拌叶片不断正反搅拌衣物，当衣物搅拌干净后，用户停止踩压推杆，打开阀门放掉洗过衣物的脏水，此时用户可以取出衣物。
因为还包括有水箱、第一硬水管、第一单向阀、第二单向阀、第二硬水管、喷头、橡胶塞和隔离环，活塞缸内下壁中部通过焊接的方式连接有隔离环，隔离环穿过活塞块中部，隔离环与活塞块的连接位置内连接有橡胶塞，螺纹杆位于隔离环内，推杆下侧位于隔离环内，隔离环将水隔离在活塞缸内，底板上右侧通过焊接的方式连接有水箱，水箱上方开有矩形孔，水箱左侧中部连接第一硬水管，第一硬水管右侧穿过水箱左壁通入水箱中，第一硬水管左侧穿过活塞缸右壁下方，通入活塞缸中，第一硬水管中部安装有第一单向阀，活塞缸左侧下方连接有第二硬水管，第二硬水管下方安装有第二单向阀，第二硬水管左侧上方连接有喷头，如上所述活塞块第一次向下移动将活塞缸中的气体通过第二硬水管和喷头向外排出，此时第一单向阀是关闭状态，第二单向阀是导通状态，当活塞块向上移动时，水箱中的水将从水箱中通过第一硬水管抽到活塞缸内，此时第一单向阀是导通状态，第二单向阀是关闭状态，活塞块再次向下移动，活塞块将水从活塞缸内挤压到第二硬水管中通过喷头喷出，此时第一单向阀是关闭状态，第二单向阀是导通状态，冲洗衣物，如此往复运动活塞块不断从水箱中抽水从喷头中喷出。
因为还包括有磁铁、拉手和铁盖板，清洗箱上方左侧安装有磁铁，清洗箱上方通过铰接的连接方式连接有铁盖板，铁盖板上方通过焊接的方式连接有拉手，为了防止搅拌衣物时水的溅出，在搅拌衣物时，磁铁是将铁盖板吸住的，当用户要取出衣物时，拉动拉手带动铁盖板打开。
（3）有益效果
本实用新型达到了轻型便携操作方便、不用依赖电源的效果，利用脚踩带动搅拌叶片转动，搅拌衣物，同时带动喷水清洗衣物，高效，快速清洁衣物，并且能够对脚进行锻炼，还能够节约能源。
附图说明

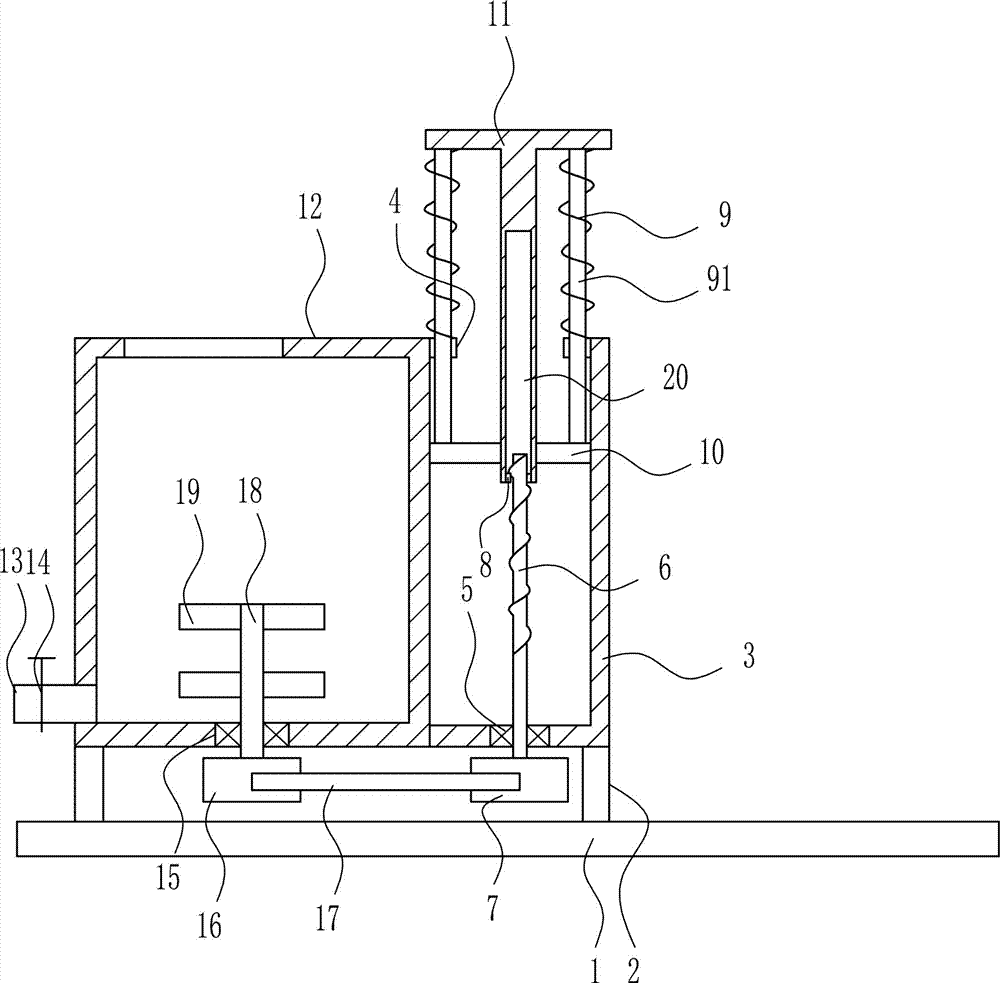

图1为本实用新型的第一种主视结构示意图。
图2为本实用新型的第二种主视结构示意图。
图3为本实用新型的第三种主视结构示意图。
附图中的标记为：1-底板，2-支撑板，3-活塞缸，4-导套，5-第一轴承座，6-螺纹杆，7-第一皮带轮，8-螺纹块，9-弹簧，91-导杆，10-活塞块，11-推杆，12-清洗箱，13-出水管，14-阀门，15-第二轴承座，16-第二皮带轮，17-传动条，18-转轴，19-搅拌叶片，20-凹槽，31-水箱，32-第一硬水管，33-第一单向阀，34-第二单向阀，35-第二硬水管，36-喷头，37-橡胶塞，38-隔离环，131-磁铁，132-拉手，133-铁盖板。
具体实施方式
下面结合附图和实施例对本实用新型作进一步的说明。
实施例1
一种生活用便携脚踩搅拌清洗衣物装置，如图1-3所示，包括有底板1、支撑板2、活塞缸3、第一轴承座5、螺纹杆6、第一皮带轮7、螺纹块8、弹簧9、活塞块10、推杆11、清洗箱12、出水管13、阀门14、第二轴承座15、第二皮带轮16、传动条17、转轴18、搅拌叶片19和导杆91，底板1上方左侧和右侧通过焊接的方式均连接有支撑板2，右侧支撑板2上通过焊接的方式连接有活塞缸3，活塞缸3内壁上方左侧和右侧通过螺栓连接的方式均连接有导套4，活塞缸3内滑动式连接有活塞块10，活塞块10上侧左右两方均连接有导杆91，两个导杆91分别穿过两个导套4，两个导杆91上端连接有推杆11，两个导套4上侧通过焊接的方式连接有弹簧9，两个弹簧9上端通过焊接的方式连接在推杆11下方左侧和右侧，推杆11下部开有凹槽20，凹槽20内下部安装有螺纹块8，活塞缸3下壁中部通过螺栓连接的方式安装有第一轴承座5，第一轴承座5内连接有螺纹杆6，螺纹杆6下端安装有第一皮带轮7，螺纹杆6和螺纹块8相配合，左侧支撑板2上方通过焊接的连接方式连接有清洗箱12，清洗箱12左侧下方连接有出水管13，出水管13中部安装有阀门14，清洗箱12下方中部通过螺栓连接的方式安装有第二轴承座15，第二转轴18的连接有转轴18，转轴18下方安装有第二皮带轮16，第一皮带轮7和第二皮带轮16之间连接有传动条17，转轴18上侧连接有搅拌叶片19。
实施例2
一种生活用便携脚踩搅拌清洗衣物装置，如图1-3所示，包括有底板1、支撑板2、活塞缸3、第一轴承座5、螺纹杆6、第一皮带轮7、螺纹块8、弹簧9、活塞块10、推杆11、清洗箱12、出水管13、阀门14、第二轴承座15、第二皮带轮16、传动条17、转轴18、搅拌叶片19和导杆91，底板1上方左侧和右侧通过焊接的方式均连接有支撑板2，右侧支撑板2上通过焊接的方式连接有活塞缸3，活塞缸3内壁上方左侧和右侧通过螺栓连接的方式均连接有导套4，活塞缸3内滑动式连接有活塞块10，活塞块10上侧左右两方均连接有导杆91，两个导杆91分别穿过两个导套4，两个导杆91上端连接有推杆11，两个导套4上侧通过焊接的方式连接有弹簧9，两个弹簧9上端通过焊接的方式连接在推杆11下方左侧和右侧，推杆11下部开有凹槽20，凹槽20内下部安装有螺纹块8，活塞缸3下壁中部通过螺栓连接的方式安装有第一轴承座5，第一轴承座5内连接有螺纹杆6，螺纹杆6下端安装有第一皮带轮7，螺纹杆6和螺纹块8相配合，左侧支撑板2上方通过焊接的连接方式连接有清洗箱12，清洗箱12左侧下方连接有出水管13，出水管13中部安装有阀门14，清洗箱12下方中部通过螺栓连接的方式安装有第二轴承座15，第二转轴18的连接有转轴18，转轴18下方安装有第二皮带轮16，第一皮带轮7和第二皮带轮16之间连接有传动条17，转轴18上侧连接有搅拌叶片19。
还包括有水箱31、第一硬水管32、第一单向阀33、第二单向阀34、第二硬水管35、喷头36、橡胶塞37和隔离环38，活塞缸3内下壁中部通过焊接的方式连接有隔离环38，隔离环38穿过活塞块10中部，隔离环38与活塞块10的连接位置内连接有橡胶塞37，螺纹杆6位于隔离环38内，推杆11下侧位于隔离环38内，隔离环38将水隔离在活塞缸3内，底板1上右侧通过焊接的方式连接有水箱31，水箱31上方开有矩形孔，水箱31左侧中部连接第一硬水管32，第一硬水管32右侧穿过水箱31左壁通入水箱31中，第一硬水管32左侧穿过活塞缸3右壁下方，通入活塞缸3中，第一硬水管32中部安装有第一单向阀33，活塞缸3左侧下方连接有第二硬水管35，第二硬水管35下方安装有第二单向阀34，第二硬水管35左侧上方连接有喷头36。
实施例3
一种生活用便携脚踩搅拌清洗衣物装置，如图1-3所示，包括有底板1、支撑板2、活塞缸3、第一轴承座5、螺纹杆6、第一皮带轮7、螺纹块8、弹簧9、活塞块10、推杆11、清洗箱12、出水管13、阀门14、第二轴承座15、第二皮带轮16、传动条17、转轴18、搅拌叶片19和导杆91，底板1上方左侧和右侧通过焊接的方式均连接有支撑板2，右侧支撑板2上通过焊接的方式连接有活塞缸3，活塞缸3内壁上方左侧和右侧通过螺栓连接的方式均连接有导套4，活塞缸3内滑动式连接有活塞块10，活塞块10上侧左右两方均连接有导杆91，两个导杆91分别穿过两个导套4，两个导杆91上端连接有推杆11，两个导套4上侧通过焊接的方式连接有弹簧9，两个弹簧9上端通过焊接的方式连接在推杆11下方左侧和右侧，推杆11下部开有凹槽20，凹槽20内下部安装有螺纹块8，活塞缸3下壁中部通过螺栓连接的方式安装有第一轴承座5，第一轴承座5内连接有螺纹杆6，螺纹杆6下端安装有第一皮带轮7，螺纹杆6和螺纹块8相配合，左侧支撑板2上方通过焊接的连接方式连接有清洗箱12，清洗箱12左侧下方连接有出水管13，出水管13中部安装有阀门14，清洗箱12下方中部通过螺栓连接的方式安装有第二轴承座15，第二转轴18的连接有转轴18，转轴18下方安装有第二皮带轮16，第一皮带轮7和第二皮带轮16之间连接有传动条17，转轴18上侧连接有搅拌叶片19。
还包括有水箱31、第一硬水管32、第一单向阀33、第二单向阀34、第二硬水管35、喷头36、橡胶塞37和隔离环38，活塞缸3内下壁中部通过焊接的方式连接有隔离环38，隔离环38穿过活塞块10中部，隔离环38与活塞块10的连接位置内连接有橡胶塞37，螺纹杆6位于隔离环38内，推杆11下侧位于隔离环38内，隔离环38将水隔离在活塞缸3内，底板1上右侧通过焊接的方式连接有水箱31，水箱31上方开有矩形孔，水箱31左侧中部连接第一硬水管32，第一硬水管32右侧穿过水箱31左壁通入水箱31中，第一硬水管32左侧穿过活塞缸3右壁下方，通入活塞缸3中，第一硬水管32中部安装有第一单向阀33，活塞缸3左侧下方连接有第二硬水管35，第二硬水管35下方安装有第二单向阀34，第二硬水管35左侧上方连接有喷头36。
还包括磁铁131、拉手132和铁盖板133，清洗箱12上方左侧安装有磁铁131，清洗箱12上方通过铰接的连接方式连接有铁盖板133，铁盖板133上方通过焊接的方式连接有拉手132。
以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
