技术领域
本实用新型涉及黑板擦领域，具体的，涉及一种防尘黑板擦。
背景技术
黑板擦是课堂教学的必备工具，而现有的黑板擦擦除粉笔的笔迹时，会产生大量的粉尘，粉尘在空气中飘散，极易被老师和学生吸入体内，进而对老师和学生的健康造成了很大的危害。目前市场上有许多黑板擦带有吸尘效果的黑板擦结构复杂，价格高昂，很难得到大范围推广。如何设计一种具有防尘功能且结构简单易推广的黑板擦，是业界亟待解决的问题。
实用新型内容
针对现有技术的缺陷，本实用新型旨在提供一种结构简单，适于广泛推广的防尘黑板擦。
为实现上述目的，本实用新型提供以下的技术方案：
一种防尘黑板擦，包括擦体和防尘壳，所述擦体固定在防尘壳的空腔内，所述防尘壳四周边缘设置软性材质的挡粉板，所述擦体设置至少一个向下倾斜的引尘槽，所述擦体与防尘壳左、右两侧具有沟槽形成导尘槽，下方具有沟槽形成收尘槽，所述收尘槽外侧设置固定在防尘壳上高度与擦体平齐的可拆卸插板。
作为优选，所述引尘槽以擦体水平中心位置对称设置。
作为优选，所述引尘槽倾斜角度范围是30度到60度之间。
作为优选，所述擦体材质为海绵。
作为优选，所述擦体与防尘壳为可拆卸连接，可以便于擦体使用一段时间后的更换。
作为优选，所述挡粉板高度不小于擦体高度，可以有效避免粉尘外溢。
作为优选，所述防尘壳背面设置把手，有效的避免擦黑板者手上粘上粉尘。
与现有技术相比，本实用新型的有益效果是：本是实用新型防尘壳上的挡粉板可以有效的避免粉尘外溢，擦体擦下的粉尘落入引尘槽，再由引尘槽引入导尘槽，再由导尘槽导入收尘槽，从而实现粉尘的收集，而且收尘槽外侧设置可拆卸插板，可以方便清理收尘槽内的粉尘；因此本实用新型具有结构简单、造价低、适于广泛推广。
附图说明

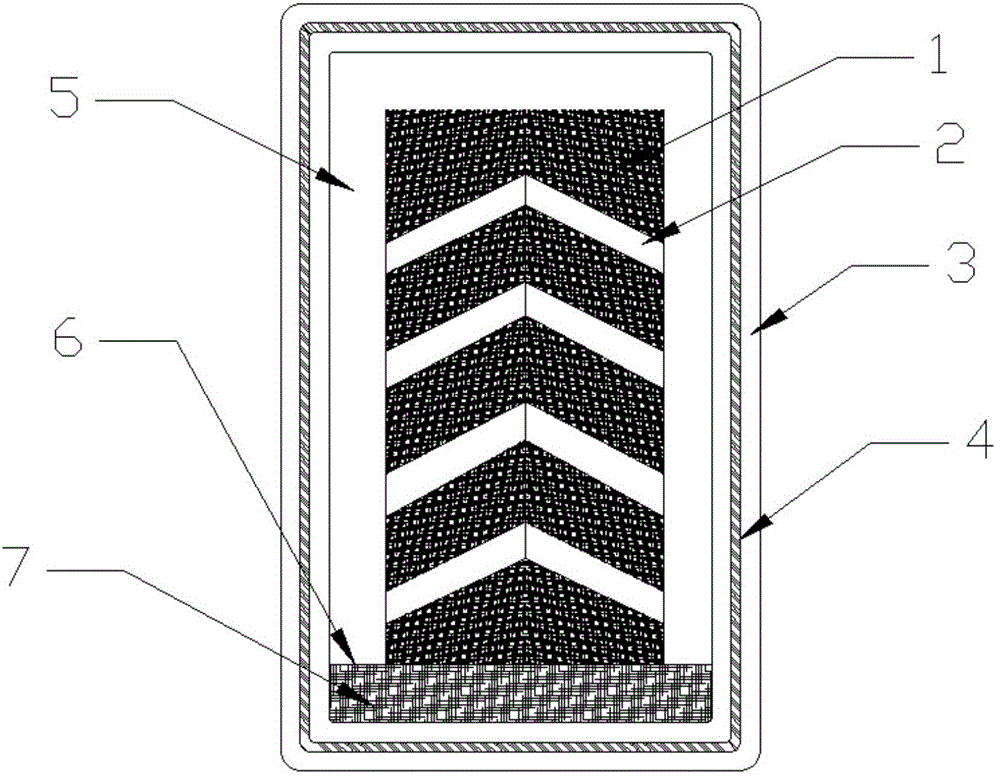

图1是本实用新型实施例中所述防尘黑板擦的结构示意图。
图中，1-擦体、2-引尘槽、3-防尘壳、4-挡粉板、5-导尘槽、6-插板、7-收尘槽。
具体实施方式
为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。
以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例
如图1所示，本实施例公开了一种防尘黑板擦，包括擦体1、引尘槽2、防尘壳3、挡粉板4、导尘槽5、插板6、收尘槽7；擦体1可拆卸连接在防尘壳3的空腔内，防尘壳3四周边缘设置软性材质的挡粉板4，擦体1设置若干向下倾斜的引尘槽2，擦体1与防尘壳3左、右两侧具有沟槽形成导尘槽5，擦体1与防尘壳3下方具有沟槽形成收尘槽7，收尘槽7外侧设置固定在防尘壳3上高度与擦体1平齐的可拆卸插板6；擦体1擦下的粉尘落入引尘槽2，由引尘槽2引入导尘槽5，再经导尘槽5导入收尘槽7，从而有效实现粉尘的收集，收尘槽7外侧设置可拆卸插板6，可以方便清理收尘槽7内的粉尘。
所述防尘黑板擦，还包括固定在防尘壳3背面的把手，把手的设置能够有效避免使用者手上粘上粉尘。
以上所述的仅是本用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
