技术领域
本实用新型涉及一种废纸粉碎装置，特别涉及一种小型美术废纸粉碎装置。
背景技术
碎纸装置是对纸进行破碎的装置，现有的在美术绘画的时候会使用破碎装置对绘制不理想的纸张进行破碎，但是现有的破碎装置体积都比较大，不方便携带，而且不具备储藏绘画笔的功能，同时也不具备和画架连接的功能，使用起来极为不便，因此，我们提出一种小型美术废纸粉碎装置。
实用新型内容
本实用新型的主要目的在于提供一种小型美术废纸粉碎装置，可以有效解决背景技术中现有的破碎装置体积都比较大，不方便携带，而且不具备储藏绘画笔的功能，同时也不具备和画架连接的功能，使用起来极为不便的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种小型美术废纸粉碎装置，包括第一盒体、第二盒体和折叠布袋，所述第一盒体的顶部安装有第二盒体，所述第二盒体的顶部铰接有盒盖，所述第一盒体的底部连通有折叠布袋，所述第一盒体的表面安装有罩壳，所述第一盒体的左侧壁安装有挂钩且挂钩的数目为两组，所述第一盒体的内腔两侧壁分别安装有第一转轴和第二转轴，所述第一转轴和第二转轴的外壁分别套装有第一螺旋粉碎刀片和第二螺旋粉碎刀片。
进一步的，所述第一转轴的左端贯穿第一盒体的一侧壁且连接有转动块，所述第一转轴的右端贯穿第一盒体的另一侧壁且连接有第一齿轮，所述第一齿轮的外壁啮合有第二齿轮，所述第二转轴的左端插接于轴承的内腔，所述轴承固定安装于第一盒体的内壁，所述第二转轴的右端贯穿第一盒体的另一侧壁且和第二齿轮的左侧壁固定连接，所述第一齿轮和第二齿轮置于罩壳的内腔。
进一步的，所述第二盒体的内腔两侧均开设有放置槽，所述第二盒体的内腔中间处和第一盒体的顶部对应处均开设有通孔。
进一步的，所述第一盒体的左侧壁开设有与挂钩相适配的限位槽，所述限位槽的内腔安装有固定轴，所述挂钩离第一盒体近的一端套装于固定轴的外壁。
与现有技术相比，本实用新型具有如下有益效果：
1.本实用新型的小型美术废纸粉碎装置，通过对碎纸进行收纳的是折叠布袋，使得能够收缩体积，而且挂钩可收于限位槽内，使得体积能够有效的减小，便于携带。
2.本实用新型的小型美术废纸粉碎装置，通过第二盒体内腔开设于防止画笔的放置槽，使得具备储存画笔的功能，在外出绘画时，减轻了携带画笔盒的负担。
3.本实用新型的小型美术废纸粉碎装置，通过挂钩挂接于画架上，使得连接稳固，使用的时候方便快捷，取拿画笔方便。
附图说明

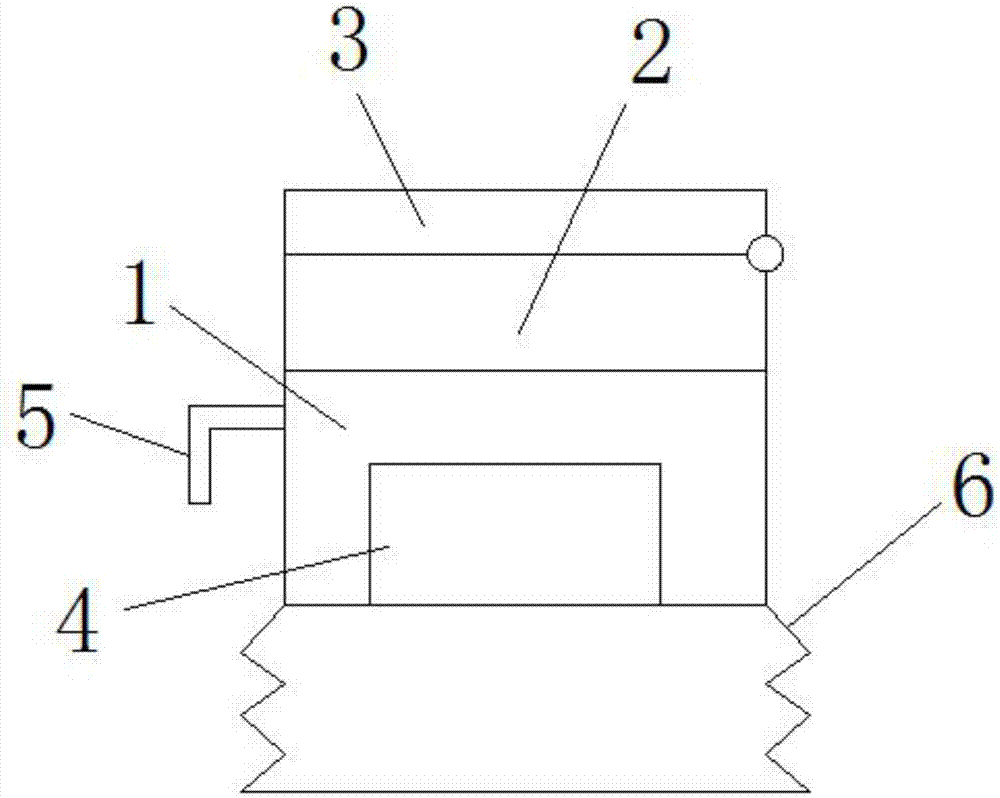

图1为本实用小型美术废纸粉碎装置的整体结构示意图；
图2为本实用小型美术废纸粉碎装置的第一盒体内腔结构示意图；
图3为本实用小型美术废纸粉碎装置的第二盒体内腔结构示意图；
图4为本实用小型美术废纸粉碎装置的第一盒体侧壁结构示意图。
图中：1、第一盒体；2、第二盒体；3、盒盖；4、罩壳；5、挂钩；6、折叠布袋；7、第一转轴；8、第二转轴；9、第一螺旋粉碎刀片；10、第二螺旋粉碎刀片；11、转动块；12、第一齿轮；13、轴承；14、第二齿轮；15、放置槽；16、通孔；17、限位槽；18、固定轴。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
如图1-4所示，一种小型美术废纸粉碎装置，包括第一盒体1、第二盒体2和折叠布袋6，所述第一盒体1的顶部安装有第二盒体2，所述第二盒体2的顶部铰接有盒盖3，所述第一盒体1的底部连通有折叠布袋6，所述第一盒体1的表面安装有罩壳4，所述第一盒体1的左侧壁安装有挂钩5且挂钩5的数目为两组，所述第一盒体1的内腔两侧壁分别安装有第一转轴7和第二转轴8，所述第一转轴7和第二转轴8的外壁分别套装有第一螺旋粉碎刀片9和第二螺旋粉碎刀片10。
其中，所述第一转轴7的左端贯穿第一盒体1的一侧壁且连接有转动块11，所述第一转轴7的右端贯穿第一盒体1的另一侧壁且连接有第一齿轮12，所述第一齿轮12的外壁啮合有第二齿轮14，所述第二转轴8的左端插接于轴承13的内腔，所述轴承13固定安装于第一盒体1的内壁，所述第二转轴8的右端贯穿第一盒体1的另一侧壁且和第二齿轮14的左侧壁固定连接，所述第一齿轮12和第二齿轮14置于罩壳4的内腔。
其中，所述第二盒体2的内腔两侧均开设有放置槽15，所述第二盒体2的内腔中间处和第一盒体1的顶部对应处均开设有通孔16。
其中，所述第一盒体1的左侧壁开设有与挂钩5相适配的限位槽17，所述限位槽17的内腔安装有固定轴18，所述挂钩5离第一盒体1近的一端套装于固定轴18的外壁。
工作原理：使用时，首先通过旋转出挂钩5，将其挂接于画架上，然后通过打开盒盖3，通过从第二盒体2的内腔取拿画笔进行绘画，当需要对画纸进行破碎的时候，通过将画纸插入第二盒体2内腔的通孔16内，然后手持转动块11进行转动，从而带动第一转轴7转动，使得螺旋粉碎刀片9转动，通过第一转轴7右端的第一齿轮12带动第二齿轮14转动，从而使得第二转轴8转动，使得和第一螺旋粉碎刀片9交错设置的第二螺旋粉碎刀片10进行旋转，从而使得画纸被粉碎，粉碎后的画纸会进入折叠布袋6内，通过折叠布袋6和第一盒体1为可拆卸式连接，使得破碎后的画纸能够取出，在不使用的时候，通过折叠布袋6可伸缩，同时通过挂钩可收于限位槽17内使得体积减小，便于携带，该装置结构简单，便于操作，实用性强。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
