技术领域
本实用新型涉及管线清洁设备领域，特别涉及一种油田管线清洁装置。
背景技术
目前，油田管线是油田工作输送石油的重要组件，由于石油管线通常裸露在外部，经常会出现石油管线穿线破损，检修人员需要对破损处进行清理脏污，通常是由操作人员手持抹布进行清理，擦拭的区域非常小，费时费力，影响检修效率。因此，我们提出一种油田管线清洁装置。
实用新型内容
本实用新型的主要目的在于提供一种油田管线清洁装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种油田管线清洁装置，包括主管、固定板和水箱，所述主管左端安装有第一轴承，所述主管中部贯穿有套管，所述套管右端焊接有转盘，所述主管水平贯穿于转盘，所述套管右端内部安装有第二轴承，且套管通过第二轴承与主管贯穿转动连接，所述固定板左右两端分别与第一轴承底部和套管左端底部固定连接，所述固定板底部粘接有清灰棉块，且清灰棉块底部呈弧形，位于第一轴承和套管左端之间的主管底部安装有喷头，所述喷头顶部与输水铝管首端固定连接，所述输水铝管左端安装有电磁阀，所述水箱前侧左右两端均竖直安装有肩带，所述水箱底部内安装有蓄电池，所述水箱顶部右端安装有抽水泵，所述抽水泵底部安装有抽水管，且抽水管置于水箱内部右方，所述输水铝管右端与输水软管首端连通，且输水软管尾端与抽水泵顶端连接，所述主管右端底部安装有开关，且开关位于把手左方，所述蓄电池的电能输出端与开关的电能输入端连接，所述开关的电能输出端与电磁阀和抽水泵的电能输入端连接，位于转盘右方的主管上部垂直焊接有限位块，所述转盘右侧上下两端均水平向右开设有限位螺栓孔，所述限位块中部水平向左贯穿连接有限位螺栓。
进一步的，所述主管右端连通焊接有把手。
进一步的，所述输水铝管贯穿于主管和把手。
进一步的，所述限位螺栓与转盘上部的限位螺栓孔水平对齐插接。
进一步的，所述电磁阀的型号为2W-160-15。
与现有技术相比，本实用新型具有如下有益效果：
1.本实用新型的油田管线清洁装置，通过在位于第一轴承和套管左端之间的主管底部安装有喷头，便于对需要修补区域的管线进行喷水清洗，提高清理效率。
2.本实用新型的油田管线清洁装置，由于固定板左右两端分别与第一轴承底部和套管左端底部固定连接，固定板底部粘接有清灰棉块，方便在喷头清洗完线管后即可通过固定板底部的清灰棉块对线管进行擦拭干净，避免传统使用抹布进行擦拭，影响擦拭效率，并且在不使用清洗棉块时，通过第一轴承和套管内的第二轴承进行转动180°后即可。
3.本实用新型的油田管线清洁装置，通过在套管右端安装有转盘，并且在主管上部垂直焊接有限位块，转盘右侧上下两端均水平向右开设有限位螺栓孔，限位块中部水平向左贯穿连接有限位螺栓，通过限位螺栓与限位螺栓孔进行插接对固定板进行限位。
附图说明

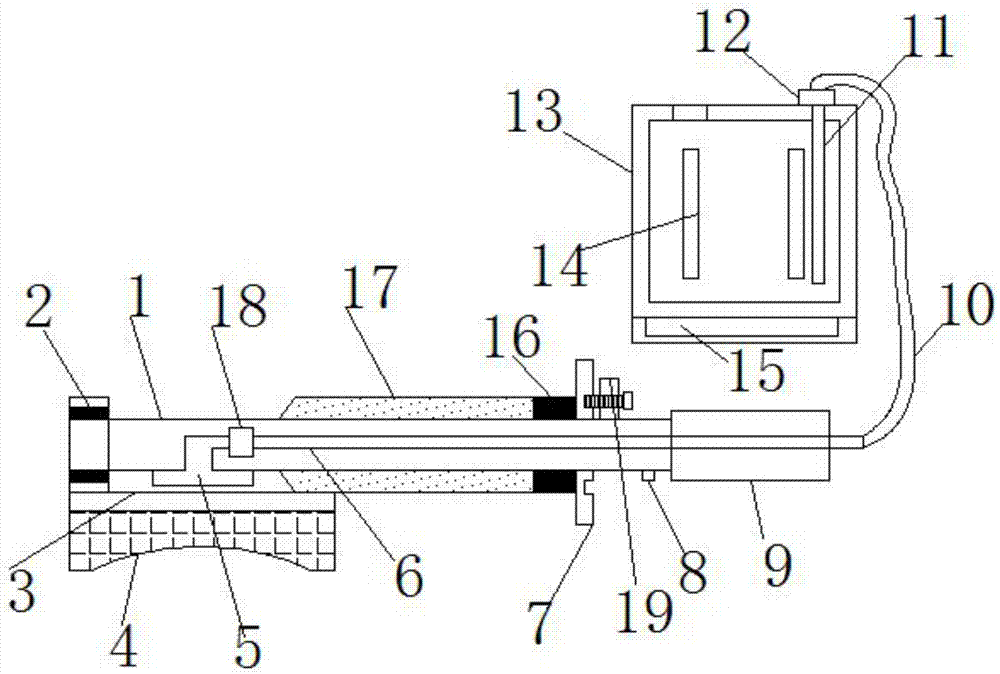

图1为本实用新型油田管线清洁装置的整体结构示意图；
图2为本实用新型油田管线清洁装置的转盘与限位块位置结构示意图；
图3为本实用新型油田管线清洁装置的清灰绵块转动后位置结构示意图。
图中：1、主管；2、第一轴承；3、固定板；4、清灰绵块；5、喷头；6、输水铝管；7、转盘；8、开关；9、把手；10、输水软管；11、抽水管；12、抽水泵；13、水箱；14、肩带；15、蓄电池；16、第二轴承；17、套管；18、电磁阀；19、限位块；20、限位螺栓；21、限位螺栓孔。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
如图1-3所示，一种油田管线清洁装置，包括主管1、固定板3和水箱13，所述主管1左端安装有第一轴承2，所述主管1中部贯穿有套管17，所述套管17右端焊接有转盘7，所述主管1水平贯穿于转盘7，所述套管17右端内部安装有第二轴承16，且套管17通过第二轴承16与主管1贯穿转动连接，所述固定板3左右两端分别与第一轴承2底部和套管17左端底部固定连接，所述固定板3底部粘接有清灰棉块4，且清灰棉块4底部呈弧形，位于第一轴承2和套管17左端之间的主管1底部安装有喷头5，所述喷头5顶部与输水铝管6首端固定连接，所述输水铝管6左端安装有电磁阀18，所述水箱13前侧左右两端均竖直安装有肩带14，所述水箱13底部内安装有蓄电池15，所述水箱13顶部右端安装有抽水泵12，所述抽水泵12底部安装有抽水管11，且抽水管11置于水箱13内部右方，所述输水铝管6右端与输水软管10首端连通，且输水软管10尾端与抽水泵12顶端连接，所述主管1右端底部安装有开关8，且开关8位于把手9左方，所述蓄电池15的电能输出端与开关8的电能输入端连接，所述开关8的电能输出端与电磁阀18和抽水泵12的电能输入端连接，位于转盘7右方的主管1上部垂直焊接有限位块19，所述转盘7右侧上下两端均水平向右开设有限位螺栓孔21，所述限位块19中部水平向左贯穿连接有限位螺栓20。
其中，所述主管1右端连通焊接有把手9。
其中，所述输水铝管6贯穿于主管1和把手9。
其中，所述限位螺栓20与转盘7上部的限位螺栓孔21水平对齐插接。
其中，所述电磁阀18的型号为2W-160-15。
工作原理：使用时,手持把手9，逆时针将固定板3通过第一轴承2和套管17进行转动180°后，顺时针转动限位螺栓20与转盘7上与限位螺栓20水平对齐的限位螺栓孔21插接，按下开关8，抽水泵12通过抽水管11输送到输水软管10内，再通过输水铝管6输送到喷头5对线管进行喷淋清洗，当清洗结束后，逆时针转动限位螺栓20与限位螺栓孔21分离，转动固定板3180°后，再顺时针转动限位螺栓20与限位螺栓20水平对齐的限位螺栓孔21插接，将清灰棉块4置于线管上进行擦拭即可，方便快捷。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
