技术领域
本实用新型涉及防洪设备技术领域，具体为一种组合式便携防洪板。
背景技术
目前，城市对多雨季节通常制定有防洪规划，尤其是南方雨水较多的城市区域，对易渍水低洼地带通常需要备有防洪坝，以备海边涨潮或河流洪水时对岸边建筑物、路面及行人造成损伤。
由于防洪板多数时候无需使用，故固定式防洪板使用极为不便，占据大量土地面积，影响通行和游玩，且长期风吹日晒对防洪板造成一定损害，缩短了防洪板的使用寿命，也有使用一些便于拆装的防洪板，但体积巨大，不便运输，为此我们提出一种组合式便携防洪板。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种组合式便携防洪板，具备拆装方便，便于运输等优点，解决了固定式防洪板占据大量土地面积，影响通行和游玩，长期的风吹日晒对防洪板造成一定损害，缩短了防洪板的使用寿命，体积巨大，不便运输的问题。
(二)技术方案
为实现上述拆装方便，便于运输的目的，本实用新型提供如下技术方案：一种组合式便携防洪板，包括支撑柱，所述支撑柱的数量为两个，且两个支撑柱的内侧均开设有凸形滑槽，所述凸形滑槽的内部活动套装有滑块，所述滑块的侧面固定安装有滑板，两个所述滑板之间固定连接有主板，所述支撑柱的顶端螺纹套装有盖板，所述支撑柱的底端固定套装有固定块，所述支撑柱的背面固定安装有基块，所述基块的数量为两个，且两个基块垂直分布，所述基块的侧面固定连接有支撑板，所述支撑板侧面的中部固定安装有支撑杆，所述支撑杆的底端固定安装有接地块，所述接地块的顶部活动套装有销钉，所述销钉的底端贯穿并延伸至接地块底端的外部。
优选的，所述支撑柱的数量为两个，两个所述支撑柱为一组，两组支撑柱之间设有连接板，所述连接板两侧的顶部和底部均固定套装有插块，所述插块的一端与支撑柱外侧开设的套槽活动连接，所述插块位于套槽内一端的顶部开设有插槽。
优选的，所述套槽的内壁活动套装有插杆，所述插杆的顶端贯穿并延伸至支撑柱顶端的外部，所述支撑柱内腔的顶部和底部均固定套装有腔体Ⅰ，所述插杆活动套装在腔体Ⅰ内部，所述插杆的中部固定套装有位于腔体内部的被动块，所述被动块的顶端通过压缩弹簧与腔体Ⅰ的顶部传动连接，所述压缩弹簧活动套装在插杆上。
优选的，所述插杆的底端为楔形，且插杆的底端与插槽活动套接。
优选的，所述主板内腔的顶部固定套装有腔体Ⅱ，所述腔体的顶部活动套装有限位杆，所述限位杆的顶端贯穿并延伸至主板顶端的外部，所述限位杆的底端通过拉伸弹簧与腔体Ⅱ的底部传动连接，所述拉伸弹簧位于腔体Ⅱ的内部，所述限位杆侧面的底端固定安装有拨杆，所述拨杆的一端贯穿并延伸至主板的外部。
优选的，所述主板的数量为三个，且三个主板的底端均开设有限位槽，所述限位槽与限位杆的顶端活动套接，三个所述主板从上至下依次卡接。
(三)有益效果
与现有技术相比，本实用新型提供了一种组合式便携防洪板，具备以下有益效果：
1、该组合式便携防洪板，通过滑块在凸形滑槽内滑动，使得滑板带动三个主板依次安装，再通过限位杆的顶端与限位槽卡接，使得三个主板固定在一起，有利于主板的安装，也方便了防洪板的拆装，减小体积，便于运输，避免因防洪板体积过大而运输困难，造成不便。
2、该组合式便携防洪板，通过销钉将接地块稳定的固定在地基上，使得支撑杆带动支撑板对支撑柱进行支撑，有效地增加了该装置的稳定性，有利于对洪灾进行防护，再通过插槽与插杆卡接，便于将两组支撑柱连接在一起，提高大范围防洪的能力。
附图说明

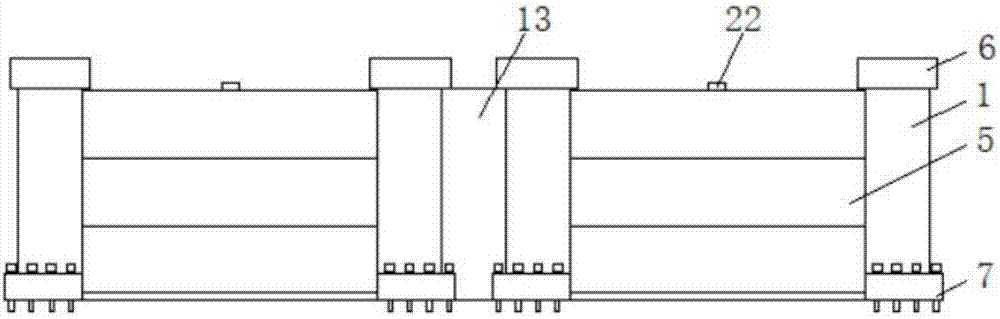

图1为本实用新型的结构示意图；
图2为支撑柱的横向剖视图；
图3为连接板的剖面示意图；
图4为主板的剖面示意图；
图5为支撑柱的侧视图。
图中：1支撑柱、2凸形滑槽、3滑块、4滑板、5主板、6盖板、7固定块、8基块、9支撑板、10支撑杆、11接地块、12销钉、13连接板、14插块、15套槽、16插槽、17插杆、18腔体Ⅰ、19被动块、20压缩弹簧、21腔体Ⅱ、22限位杆、23拉伸弹簧、24拨杆、25限位槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，一种组合式便携防洪板，包括支撑柱1，支撑柱1的数量为两个，两个支撑柱1为一组，两组支撑柱1之间设有连接板13，连接板13两侧的顶部和底部均固定套装有插块14，插块14的一端与支撑柱1外侧开设的套槽15活动连接，插块14的一端向套槽15内推进，使得插杆17向上移动，待插块14完全进入套槽15内，插杆17的底端与插槽16卡接，便于连接板13将两组支撑柱1固定在一起，提高了稳定性，有利于进行大范围防洪，套槽15的内壁活动套装有插杆17，插杆17的底端为楔形，楔形形状便于受力，使得插杆17的底端容易被推进，有利于连接板13对支撑柱1的固定，提高了使用的便捷性，且插杆17的底端与插槽16活动套接，插杆17的顶端贯穿并延伸至支撑柱1顶端的外部，支撑柱1内腔的顶部和底部均固定套装有腔体Ⅰ18，插杆17活动套装在腔体Ⅰ18内部，插杆17的中部固定套装有位于腔体18内部的被动块19，被动块19的顶端通过压缩弹簧20与腔体Ⅰ18的顶部传动连接，压缩弹簧20活动套装在插杆17上，插块14位于套槽15内一端的顶部开设有插槽16，且两个支撑柱1的内侧均开设有凸形滑槽2，凸形滑槽2的内部活动套装有滑块3，滑块3的侧面固定安装有滑板4，两个滑板4之间固定连接有主板5，利用滑块3在凸形滑槽2内上下滑动，便于三个主板5依次安装，安装快捷，提高了使用的便捷性，主板5的数量为三个，且三个主板5的底端均开设有限位槽25，最下方的限位槽25内活动套装有密封板，密封板的底端与地面接触，有效地避免洪水泄漏，提高了该装置的实用性，限位槽25与限位杆22的顶端活动套接，三个主板5从上至下依次卡接，主板5内腔的顶部固定套装有腔体Ⅱ21，腔体21的顶部活动套装有限位杆22，限位杆22的顶端贯穿并延伸至主板5顶端的外部，限位杆22的底端通过拉伸弹簧23与腔体Ⅱ21的底部传动连接，拉伸弹簧23位于腔体Ⅱ21的内部，限位杆22侧面的底端固定安装有拨杆24，拨杆24的一端贯穿并延伸至主板5的外部，利用拨杆24带动拉伸弹簧23向下压缩，使得限位杆22向内收缩，便于从上方拆卸主板5，也方便更换损坏的主板5，将防洪板拆卸成多段，有利于减小该装置的体积，便于运输，提高了使用的便捷性，支撑柱1的顶端螺纹套装有盖板6，支撑柱1的底端固定套装有固定块7，固定块7的顶部活动套装有均匀分布的11个螺钉，11个螺钉与支撑柱1不接触，螺钉的底端贯穿并延伸至固定块7底端的外部，通过将螺钉敲进地基中，使得该装置得以固定，支撑柱1的背面固定安装有基块8，基块8的数量为两个，且两个基块8垂直分布，基块8的侧面固定连接有支撑板9，支撑板9侧面的中部固定安装有支撑杆10，支撑杆10的底端固定安装有接地块11，接地块11的顶部活动套装有销钉12，销钉12的底端贯穿并延伸至接地块11底端的外部。
工作时，将盖板6掀起，拿起主板5，将三个主板5两端的滑块3依次放置在凸形滑槽2中，限位杆22与限位槽25依次卡接，再盖上盖板6，将连接板13放在两组支撑柱1之间，将插块14插入套槽15内，插块14的一端挤压插杆17的底端，推动插杆17向上移动，待插块14完全进入套槽15内，插杆17的底端与插槽16卡接，连接板13安装完毕，再将固定块7顶部的螺钉敲进地基内，最后将销钉12插入地基中，进行防洪，待洪灾结束后，打开盖板6，向下拨动拨杆24，将三块主板5依次取出，将螺钉与销钉12取出，再向上拉动插杆17，插杆17脱离插槽16后，向两边移动支撑柱1，取出连接板13即可。
综上所述，该组合式便携防洪板，通过滑块3在凸形滑槽2内滑动，使得滑板4带动三个主板5依次安装，再通过限位杆22的顶端与限位槽25卡接，使得三个主板5固定在一起，有利于主板5的安装，也方便了防洪板的拆装，减小体积，便于运输，避免因防洪板体积过大而运输困难，造成不便；通过销钉12将接地块11稳定的固定在地基上，使得支撑杆10带动支撑板9对支撑柱1进行支撑，有效地增加了该装置的稳定性，有利于对洪灾进行防护，再通过插槽16与插杆17卡接，便于将两组支撑柱1连接在一起，提高大范围防洪的能力；解决了固定式防洪板占据大量土地面积，影响通行和游玩，长期的风吹日晒对防洪板造成一定损害，缩短了防洪板的使用寿命，体积巨大，不便运输的问题。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
