技术领域
本实用新型涉及一种水处理领域，尤其涉及一种饮用水净化装置。
背景技术
随着我国水资源短缺和水体污染情况的日益严峻，大部分地区水质下降，居民生活用水受到影响，一些靠近水源的居民直接从这些水源内取水来饮用，而这些水源中的水未经任何人为处理，只是在饮用的时候进行加热，这样水中含有大颗粒杂质和细菌，长期饮用会危害到人体健康。
发明内容
发明目的：为了克服现有技术中存在的不足，本实用新型提供一种饮用水净化装置结构简单，能够有效祛除水中的杂质和细菌。
技术方案：为实现上述目的，本实用新型的一种饮用水净化装置：包括有初过滤装置和活性炭过滤器；所述初过滤装置上设置有进水口，所述初过滤装置设置有与外界连通的进水口；所述初过滤装置上设置有出水口，所述活性炭过滤器上设置有进水口，所述初过滤装置的出水口与活性炭过滤器的进水口管道连通；
所述初过滤装置从水流方向依次设置有一级过滤层和二级过滤层，所述一级过滤层的厚度小于二级过滤层的厚度；所述初过滤装置的进水口与一级过滤层之间设置有分水器，且分水器正对初过滤装置的进水口设置。
进一步地，所述一级过滤层的过滤介质为石英细砂，二级过滤层的过滤介质为磁铁矿，所述石英细砂和磁铁矿均由无纺细纱布包覆设置。
进一步地，所述分水器为金属球体，所述分水器上设置有连接孔，所述分水器的连接孔套设在支撑柱的一端，且分水器通过轴承与支撑柱转动设置；所支撑柱的另一端设置在初过滤装置的内壁上。
进一步地，所述活性炭过滤器包括有壳体和滤芯，所述滤芯设置在壳体内部；所述滤芯为活性炭活性炭颗粒加入食品级粘结剂加温烧结而成，所述滤芯呈中空圆柱状；所述滤芯内表面紧贴设置有PP棉过滤层，所述滤芯外表面包覆设置有生物过滤层，所述滤芯两端密封设置有橡胶端盖；所述活性炭过滤器的进水口与滤芯的中空腔连通；所述壳体和滤芯之间形成有过滤水腔，所述活性炭过滤器上设置有连通过滤水腔的出水口，所述活性炭过滤器的出水口与高压水泵的进水口连通。
进一步地，所述活性炭过滤器还设置有排污管，所述滤芯的中空腔通过排污管与外界连通；所述排污管上设置开关阀。
有益效果：本实用新型的一种饮用水净化装置使用简单，结构设计合理，采用了初级过滤装置对引用水进行截流过滤，将水中的大颗粒杂质截留下来；在经过活性炭净化装置进行二次过滤，使饮用水依次通过PP过滤棉、活性炭滤芯和生物过滤膜，这样除去饮用水中的绝大多数杂质和细菌。
附图说明

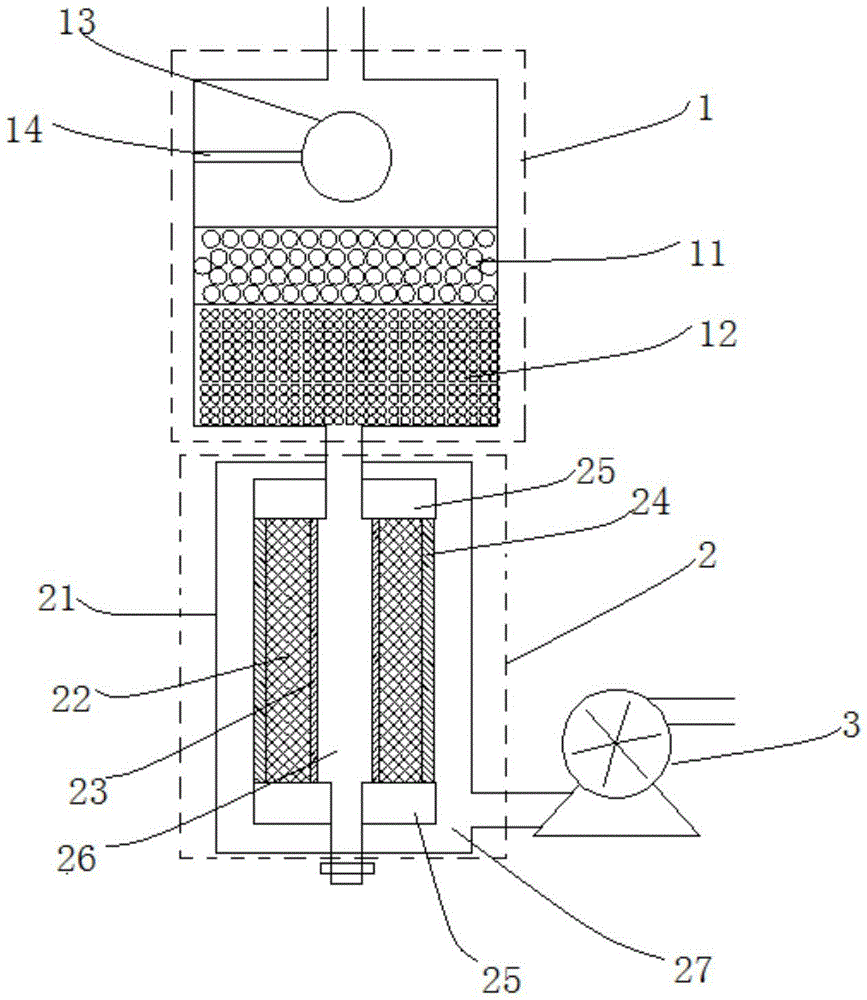

附图1为本实用新型整体结构示意图；
附图2为本实用新型分水器结构示意图。
具体实施方式
下面结合附图对本实用新型作更进一步的说明。
如附图1～2，一种饮用水净化装置：包括有初过滤装置1和活性炭过滤器2；所述初过滤装置1上设置有进水口，所述初过滤装置1设置有与外界连通的进水口；所述初过滤装置1上设置有出水口，所述活性炭过滤器2上设置有进水口，所述初过滤装置1的出水口与活性炭过滤器2的进水口管道连通；
所述初过滤装置1的原理是当原水自上而下通过滤料时，水中悬浮物由于吸附和机械阻流作用被滤层表面截留下来；当水流进滤层中间时，由于滤料层中的砂粒排列的更紧密，使水中微粒有更多的机会与砂粒碰撞，于是水中凝絮物、悬浮物和砂粒表面相互粘附，水中杂质截留在滤料层中，从而得到澄清的水质。经过滤后的出水悬浮物可在5毫克/升以下。
所述初过滤装置1从水流方向依次设置有一级过滤层11和二级过滤层12，所述一级过滤层11的过滤介质为石英细砂，二级过滤层12的过滤介质为磁铁矿，所述石英细砂和磁铁矿均由无纺细纱布包覆设置；所述一级过滤层11除去饮用水中较大颗粒状的杂质，所述二级过滤层12除去饮用水中较小颗粒状的杂质，且石英细砂的颗粒粒径小于磁铁矿的颗粒粒径；所述一级过滤层11的厚度小于二级过滤层12的厚度；这样饮用水在二级过滤层12中过滤时间较长，更加有效的截流水中的颗粒状杂质；所述初过滤装置1的进水口与一级过滤层11之间设置有分水器13，且分水器13正对初过滤装置1的进水口设置。
所述分水器13为金属球体，进入初过滤装置1中的水经过分水器的阻挡，使水向四周发散流入，减弱了水的动能，避免了从初过滤装置1进水口进入的水对一级过滤层11进行冲刷，使从而使一级过滤层11的过滤效果减弱所述分水器13上设置有连接孔，所述分水器13的连接孔套设在支撑柱14的一端，且分水器13通过轴承15与支撑柱14转动设置；所支撑柱14的另一端设置在初过滤装置1的内壁上。
所述活性炭过滤器2包括有壳体21和滤芯22，所述滤芯22设置在壳体21内部；所述滤芯22为活性炭活性炭颗粒加入食品级粘结剂加温烧结而成，所述滤芯22呈中空圆柱状；所述滤芯22内表面紧贴设置有PP棉过滤层23，所述滤芯22外表面包覆设置有生物过滤层24，所述滤芯22两端密封设置有橡胶端盖25；所述活性炭过滤器2的进水口与滤芯22的中空腔26连通；所述活性炭过滤器2还设置有排污管，所述滤芯22的中空腔26通过排污管与外界连通；所述排污管上设置开关阀；所述壳体21和滤芯22之间形成有过滤水腔27，所述活性炭过滤器2上设置有连通过滤水腔27的出水口，所述活性炭过滤器2的出水口与高压水泵3的进水口连通，由高压水泵3提供水流动的动力。
从初过滤装置1流出的水进入到滤芯22的中空腔26内，这时关闭排污管上的开关阀，使水依次流过PP棉过滤层23、滤芯22和生物过滤层24进入到过滤水腔27内，经过高压水泵3后净化完成流出。
以上所述仅是本实用新型的优选实施方式，应当指出：对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
