技术领域
本实用新型涉及通信辅助设备技术领域，具体为一种通信设备用配线架。
背景技术
通信设备分为有线通讯设备和无线通讯设备，有线通讯设备主要介绍解决工业现场的串口通讯，专业总线型的通讯，工业以太网的通讯以及各种通讯协议之间的转换设备，主要包括路由器、交换机、modem等设备，无线通讯设备主要是无线AP，无线网桥，无线网卡，无线避雷器，天线等设备；通讯也包括军事通讯和民事通讯。
但是目前现有的通信设备用配线架零部件之间基本上都是通过焊接或者通过紧固螺栓固定，导致安装拆卸不方便，安装拆卸效率低，通信设备用配线架本身体积较大，而导致不便于运输，而且基本上都是不同种类或型号的通信设备匹配不同型号尺寸大小的配线架；因此不满足现有的使用需求。
实用新型内容
本实用新型的目的在于提供一种通信设备用配线架，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种通信设备用配线架，包括顶板、U型卡板和底板，所述底板上表面四个拐角处均安装有第二连接柱，所述第二连接柱通过支撑柱与第一连接柱连接，第一连接柱为四个，且四个所述的第一连接柱分别设置在顶板下表面上的四个拐角处，所述支撑柱一侧表面设置有U型卡板，且支撑柱与U型卡板之间通过紧固螺栓连接，所述U型卡板相邻之间设置有通信设备放置板，所述通信设备放置板两端与U型卡板上的U型卡槽间隙连接。
优选的，所述第一连接柱和第二连接柱的一端均设置有矩形通孔，所述第一连接柱和第二连接柱上的矩形通孔与支撑柱外壁之间间隙连接。
优选的，所述通信设备放置板表面设置有散热孔。
优选的，所述支撑柱外表面上设置有第一螺纹孔。
优选的，所述U型卡板一侧外壁上设置有第二螺纹孔。
与现有技术相比，本实用新型的有益效果是：本实用新型通过顶板上的第一连接柱、底板上的第二连接柱和支撑柱的配合使用，支撑柱的两端分别与第一连接柱和第二连接柱上的矩形通孔间隙连接，从而方便了支撑柱与顶板和底板之间的安装和拆卸，通信设备放置板与U型卡板上的U型卡槽之间为间隙连接，从而方便了通信设备放置板与U型卡板之间的安装和拆卸，不要用紧固螺栓进行固定，从而解决了现有的通信设备用配线架安装拆卸繁琐的问题，提高了安装拆卸的效率，结构简单，本实用新型零部件之间安装拆卸方便，从而使得本实用新型的零部件便于运输，减少运输占地面积，通过支撑柱上第一螺纹孔的设置，可以调节U型卡板相邻之间的间距或U型卡板与顶板和底板之间的间距，从而可以放置不同高度的通信设备，实用性强。
附图说明

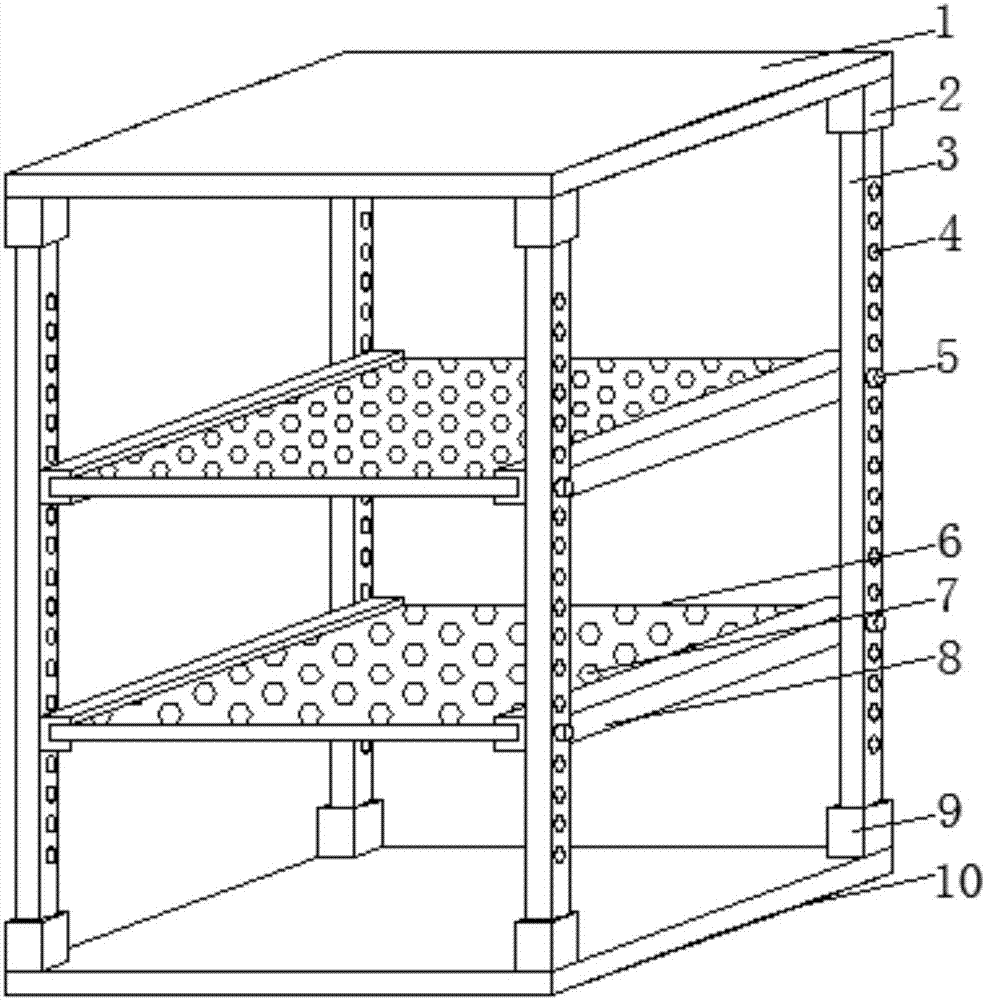

图1为本实用新型的整体结构示意图；
图2为本实用新型的顶板结构示意图；
图3为本实用新型的底板结构示意图；
图4为本实用新型的支撑柱结构示意图；
图5为本实用新型的通信设备放置板俯视图；
图6为本实用新型的U型卡板结构示意图；
图7为本实用新型的U型卡板左视图。
图中：1、顶板；2、第一连接柱；3、支撑柱；4、第一螺纹孔；5、紧固螺栓；6、通信设备放置板；7、散热孔；8、U型卡板；9、第二连接柱；10、底板；11、第二螺纹孔；12、U型卡槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
请参阅图1-7，本实用新型提供的一种实施例：一种通信设备用配线架，包括顶板1、U型卡板8和底板10，底板10上表面四个拐角处均安装有第二连接柱9，第二连接柱9通过支撑柱3与第一连接柱2连接，第一连接柱2为四个，且四个所述的第一连接柱2分别设置在顶板1下表面上的四个拐角处，支撑柱3一侧表面设置有U型卡板8，且支撑柱3与U型卡板8之间通过紧固螺栓5连接，U型卡板8相邻之间设置有通信设备放置板6，通信设备放置板6两端与U型卡板8上的U型卡槽12间隙连接，方便了通信设备放置板6与U型卡板8之间的安装和拆卸。
进一步，第一连接柱2和第二连接柱9的一端均设置有矩形通孔，第一连接柱2和第二连接柱9上的矩形通孔与支撑柱3外壁之间间隙连接，方便了支撑柱3与顶板1和底板10之间的安装和拆卸。
进一步，通信设备放置板6表面设置有散热孔7，可以对通信设备放置板6上通信设备的底部进行散热。
进一步，支撑柱3外表面上设置有第一螺纹孔4，可以调节U型卡板8相邻之间的间距或U型卡板8与顶板1和底板10之间的间距。
进一步，U型卡板8一侧外壁上设置有第二螺纹孔11。
工作原理：本实用新型通过顶板1上的第一连接柱2、底板10上的第二连接柱9和支撑柱3的配合使用，支撑柱3的两端分别与第一连接柱2和第二连接柱9上的矩形通孔间隙连接，从而方便了支撑柱3与顶板1和底板10之间的安装和拆卸，通信设备放置板6与U型卡板8上的U型卡槽12之间为间隙连接，从而方便了通信设备放置板6与U型卡板8之间的安装和拆卸，不要用紧固螺栓5进行固定，从而解决了现有的通信设备用配线架安装拆卸繁琐的问题，提高了安装拆卸的效率，结构简单，本实用新型零部件之间安装拆卸方便，从而使得本实用新型的零部件便于运输，减少运输占地面积，通过支撑柱上第一螺纹孔4的设置，可以调节U型卡板8相邻之间的间距或U型卡板8与顶板1和底板10之间的间距，从而可以放置不同高度的通信设备，实用性强。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
