技术领域
本实用新型属于医疗器械或护理装置技术领域，涉及一种省力安全助步架支脚组件。
背景技术
助步架一般用于腿脚活动不便的患者，且大多数用于老年人使用，而老年人普遍起身也较为困难，因此现有助步架在扶手杆后侧一般会弯折设置高度较低的起身杆，但老年人在握住起身杆起身过程中，由于助步架后侧受力较大，容易导致助步架以架杆为支撑点后翻，存在一定安全隐患，同时助步架行进过程中会紧挨地面，若地面存在石子等小障碍物则会提高助步架行进难度，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种使用更加安全，且助步过程更加省力的省力安全助步架支脚组件。
本实用新型的目的可通过下列技术方案来实现：一种省力安全助步架支脚组件，包括助步架，助步架包括位于前侧的两根前架杆和位于后侧的两根后架杆，左侧前架杆顶端和左侧后架杆顶端通过一根扶手杆连接，右侧前架杆顶端和右侧后架杆顶端通过另一根扶手杆连接，扶手杆靠近后架杆一端弯折有起身杆，起身杆高度低于扶手杆高度，其特征在于：所述的两根前架杆底端和两根后架杆底端分别连接有前支脚和后支脚，前支脚底部和后支脚底部分别固定有弧形板状前挡物板和后挡物板，前挡物板底面和后挡物板底面均呈外弧面结构，且均朝助步架前侧延伸设置，还包括两个平板状起身板，起身板前侧边连接在后挡物板后侧边上，且两个起身板底面对齐，且当前挡物板底部和后挡物板底部置于地面上时，所述的两个起身板底面与地面呈锐角设置，且能以两根后架杆底端为支撑点后翻助步架，使两根前架杆底端翘起，并使两个起身板底面贴合在地面上，且此时起身杆在地面上的投影位于前架杆在地面上的投影和起身板后侧边之间。
本组件的前支脚和后支脚分别固定在前架杆底端和后架杆底端，当使用者起身时，握住起身杆，以两根后架杆底端为支撑点后翻助步架，使两根前架杆底端翘起，并使两个起身板底面贴合在地面上，且此时起身杆在地面上的投影位于前架杆在地面上的投影和起身板后侧边之间，因此能利用起身板稳定进行支撑，以更加方便进行起身，避免起身过程中助步架倾倒，助步过程中，缓慢推动前架杆和后架杆靠近地面前进，且利用前挡物板弧形底面和后挡物板弧形底面能轻松越过地面上的石子等小障碍物，避免挡住前架杆和后架杆导致助步困难。
在上述的一种省力安全助步架支脚组件中，所述的前挡物板底面和后挡物板底面均为光滑面，起身板底面设有防滑垫。
因此前挡物板底面和后挡物板底面能轻松越过障碍物，起身板底面防滑结构能提高起身时整个装置的稳定性。
在上述的一种省力安全助步架支脚组件中，所述的前支脚和后支脚包括分别套在前架杆底端和后架杆底端的前脚套和后脚套，且所述的前挡物板顶面和后挡物板顶面分别与前脚套和后脚套底部连接。
因此方便拆装本组件。
在上述的一种省力安全助步架支脚组件中，所述的后挡物板与起身板为一体结构，且起身板底面与后挡物板底面相切。
因此起身过程和助步过程能更好的衔接。
在上述的一种省力安全助步架支脚组件中，所述的扶手杆和起身杆上分别包覆有防滑套。
在上述的一种省力安全助步架支脚组件中，当前挡物板底部和后挡物板底部置于地面上时，所述的两个起身板底面与地面角度小于20°。
因此使用更加安全。
与现有技术相比，本实用新型具有如下优点：
本组件的前支脚和后支脚分别固定在前架杆底端和后架杆底端，当使用者起身时，握住起身杆，以两根后架杆底端为支撑点后翻助步架，使两根前架杆底端翘起，并使两个起身板底面贴合在地面上，且此时起身杆在地面上的投影位于前架杆在地面上的投影和起身板后侧边之间，因此能利用起身板稳定进行支撑，以更加方便进行起身，避免起身过程中助步架倾倒，助步过程中，缓慢推动前架杆和后架杆靠近地面前进，且利用前挡物板弧形底面和后挡物板弧形底面能轻松越过地面上的石子等小障碍物，避免挡住前架杆和后架杆导致助步困难。
附图说明

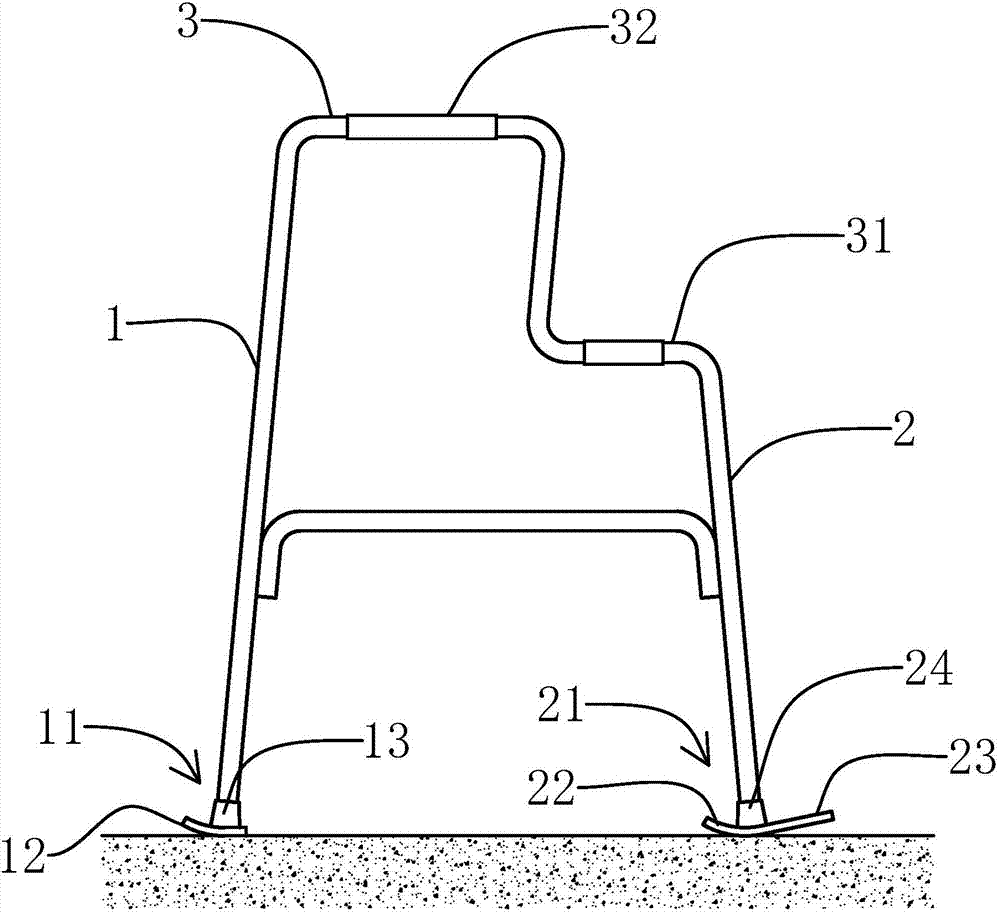

图1和图2分别是本组件两种使用状态侧视图。
图中，
1、前架杆；11、前支脚；12、前挡物板；13、前脚套；
2、后架杆；21、后支脚；22、后挡物板；23、起身板；24、后脚套；
3、扶手杆；31、起身杆；32、防滑套。
具体实施方式
以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。
如图1和图2所示，本实用新型一种省力安全助步架支脚组件，包括助步架，助步架包括位于前侧的两根前架杆1和位于后侧的两根后架杆2，左侧前架杆1顶端和左侧后架杆2顶端通过一根扶手杆3连接，右侧前架杆1顶端和右侧后架杆2顶端通过另一根扶手杆3连接，扶手杆3靠近后架杆2一端弯折有起身杆31，起身杆31高度低于扶手杆3高度，两根前架杆1底端和两根后架杆2底端分别连接有前支脚11和后支脚21，前支脚11底部和后支脚21底部分别固定有弧形板状前挡物板12和后挡物板22，前挡物板12底面和后挡物板22底面均呈外弧面结构，且均朝助步架前侧延伸设置，还包括两个平板状起身板23，起身板23前侧边连接在后挡物板22后侧边上，且两个起身板23底面对齐，且当前挡物板12底部和后挡物板22底部置于地面上时，两个起身板23底面与地面呈锐角设置，且能以两根后架杆2底端为支撑点后翻助步架，使两根前架杆1底端翘起，并使两个起身板23底面贴合在地面上，且此时起身杆31在地面上的投影位于前架杆1在地面上的投影和起身板23后侧边之间。
进一步的，前挡物板12底面和后挡物板22底面均为光滑面，起身板23底面设有防滑垫。前支脚11和后支脚21包括分别套在前架杆1底端和后架杆2底端的前脚套13和后脚套24，且前挡物板12顶面和后挡物板22顶面分别与前脚套13和后脚套24底部连接。后挡物板22与起身板23为一体结构，且起身板23底面与后挡物板22底面相切。扶手杆3和起身杆31上分别包覆有防滑套32。当前挡物板12底部和后挡物板22底部置于地面上时，两个起身板23底面与地面角度小于20°。
本组件的前支脚11和后支脚21分别固定在前架杆1底端和后架杆2底端，当使用者起身时，握住起身杆31，以两根后架杆2底端为支撑点后翻助步架，使两根前架杆1底端翘起，并使两个起身板23底面贴合在地面上，且此时起身杆31在地面上的投影位于前架杆1在地面上的投影和起身板23后侧边之间，因此能利用起身板23稳定进行支撑，以更加方便进行起身，避免起身过程中助步架倾倒，助步过程中，缓慢推动前架杆1和后架杆2靠近地面前进，且利用前挡物板12弧形底面和后挡物板22弧形底面能轻松越过地面上的石子等小障碍物，避免挡住前架杆1和后架杆2导致助步困难。
本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
尽管本文较多地使用了前架杆1、前支脚11、前挡物板12、前脚套13、后架杆2、后支脚21、后挡物板22、起身板23、后脚套24、扶手杆3、起身杆31、防滑套32等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
