技术领域
本实用新型属于医疗器械技术领域，涉及一种骨科垫高架。
背景技术
骨折部位一般会打石膏并缠绕绷带，当护士换药时，需要一人抬高患者肢体，以配合另一名护士进行换药和包扎，导致换药工作十分麻烦，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种能方便护士对骨折部位调高，以方便高效进行换药工作的骨科垫高架。
本实用新型的目的可通过下列技术方案来实现：一种骨科垫高架，其特征在于：包括外架和内架，所述的外架包括相互平行的外左侧板和外右侧板，以及底面两边分别与外左侧板上侧边和外右侧板上侧边连接的外顶板，内架呈矩形框架结构，且包括分别位于上下左右侧的内顶板、撑脚板、内左侧板和内右侧板，内左侧板和内右侧板相反的外侧面分别与外左侧板和外右侧板相对的内侧面通过条形滑槽和条形滑条配合滑动连接，外顶板上设有螺纹孔，还包括底端与内顶板活动连接，顶端设有旋钮的螺杆，螺杆螺接在螺纹孔上，所述的滑槽和滑条与螺杆平行，且能将外左侧板下侧边和外右侧板下侧边置于平面上，且撑脚板顶面呈水平设置，螺杆呈竖直设置，并能旋转旋钮，以调节撑脚板顶面高度。
正常情况下，撑脚板底面与外左侧板下侧边和外右侧板下侧边对齐，并置于护理床上，脚部置于撑脚板顶面上，此时骨折部位位于护理床上，当进行换药操作时，旋转旋钮，调节撑脚板顶面上移，使骨折部位临时悬空，以方便护士拆包、上药和包扎操作，且只需一名护士即可，因此操作更加省力。
在上述的一种骨科垫高架中，所述的外左侧板下侧边外侧面和外右侧板下侧边外侧面分别设有支撑板，且能将支撑板底面置于平面上，且此时螺杆呈竖直设置。
因此能更加稳定放置在护理床上。
在上述的一种骨科垫高架中，所述的撑脚板顶面设有海绵垫或泡沫垫。
因此使用更加舒适。
在上述的一种骨科垫高架中，所述的外顶板底面设有螺纹套，且螺杆螺接在螺纹套上。
因此整体结构更加稳定。
在上述的一种骨科垫高架中，所述的外架为钢板一体弯折形成，所述的内架为钢板一体弯折形成闭环结构，且所述的滑槽和滑条分别为钢板一体冲压形成。
与现有技术相比，本实用新型具有如下优点：
正常情况下，撑脚板底面与外左侧板下侧边和外右侧板下侧边对齐，并置于护理床上，脚部置于撑脚板顶面上，此时骨折部位位于护理床上，当进行换药操作时，旋转旋钮，调节撑脚板顶面上移，使骨折部位临时悬空，以方便护士拆包、上药和包扎操作，且只需一名护士即可，因此操作更加省力。
附图说明

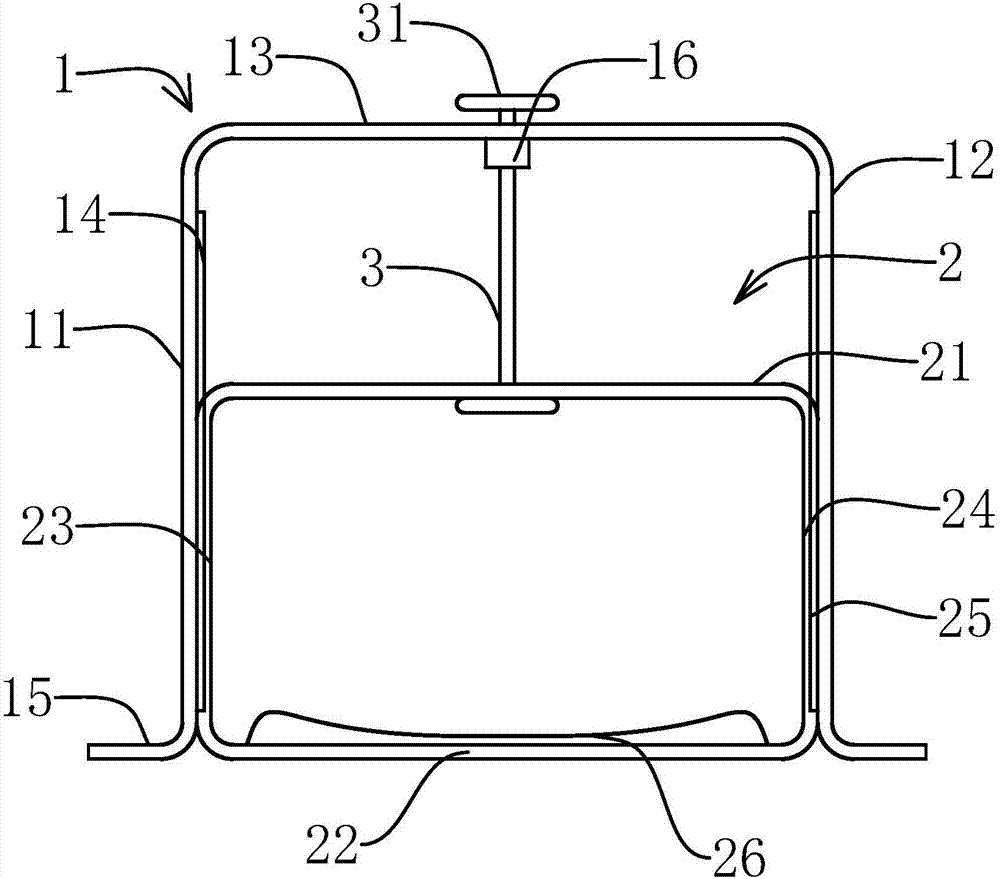

图1是本垫高架结构示意图。
图中，
1、外架；11、外左侧板；12、外右侧板；13、外顶板；14、滑条；15、支撑板；16、螺纹套；
2、内架；21、内顶板；22、撑脚板；23、内左侧板；24、内右侧板；25、滑槽；26、海绵垫；
3、螺杆；31、旋钮。
具体实施方式
以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。
如图1所示，本实用新型一种骨科垫高架，包括外架1和内架2，外架1包括相互平行的外左侧板11和外右侧板12，以及底面两边分别与外左侧板11上侧边和外右侧板12上侧边连接的外顶板13，内架2呈矩形框架结构，且包括分别位于上下左右侧的内顶板21、撑脚板22、内左侧板23和内右侧板24，内左侧板23和内右侧板24相反的外侧面分别与外左侧板11和外右侧板12相对的内侧面通过条形滑槽25和条形滑条14配合滑动连接，外顶板13上设有螺纹孔，还包括底端与内顶板21活动连接，顶端设有旋钮31的螺杆3，螺杆3螺接在螺纹孔上，滑槽25和滑条14与螺杆3平行，且能将外左侧板11下侧边和外右侧板12下侧边置于平面上，且撑脚板22顶面呈水平设置，螺杆3呈竖直设置，并能旋转旋钮31，以调节撑脚板22顶面高度。
进一步的，外左侧板11下侧边外侧面和外右侧板12下侧边外侧面分别设有支撑板15，且能将支撑板15底面置于平面上，且此时螺杆3呈竖直设置。撑脚板22顶面设有海绵垫26或泡沫垫。外顶板13底面设有螺纹套16，且螺杆3螺接在螺纹套16上。外架1为钢板一体弯折形成，内架2为钢板一体弯折形成闭环结构，且滑槽25和滑条14分别为钢板一体冲压形成。
正常情况下，撑脚板22底面与外左侧板11下侧边和外右侧板12下侧边对齐，并置于护理床上，脚部置于撑脚板22顶面上，此时骨折部位位于护理床上，当进行换药操作时，旋转旋钮31，调节撑脚板22顶面上移，使骨折部位临时悬空，以方便护士拆包、上药和包扎操作，且只需一名护士即可，因此操作更加省力。
本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
尽管本文较多地使用了外架1、外左侧板11、外右侧板12、外顶板13、滑条14、支撑板15、螺纹套16、内架2、内顶板21、撑脚板22、内左侧板23、内右侧板24、滑槽25、海绵垫26、螺杆3、旋钮31等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
