技术领域
本实用新型涉及医用器材设计领域，具体来说，涉及一种核医学科用放射性废弃物脚踏式收集箱。
背景技术
在核医学科临床上，在为病人进行放射性检查后，会有放射性废弃物，顾名思义，为含有放射性核素或被放射性核素污染，其浓度或活度大于国家审核部门规定的清洁解控水平，并且预计不再利用的物质，因此，在各大医院的核医学科室，则必然需要采用放射性废弃物收集箱来盛装医用放射性废弃物，而现有的医院所使用的放射性废弃物收集桶包括采用防辐射材料制作的长筒状结构的筒体及盖合与相应桶体顶部敞口的桶盖密封后进行密封压实，在专利号为CN201720135224.2的中国实用新型专利公开了“核医学科用放射性废弃物收集桶”，虽然解决了放射性废弃物压实收集问题，但其依然具有一定的缺陷和不足，设有相应的桶盖，需要人用手去打开，很容易沾到手上，桶体碰倒时放射性废弃物很容易外漏等。
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
针对相关技术中的问题，本实用新型提出一种核医学科用放射性废弃物脚踏式收集箱，以克服现有相关技术所存在的上述技术问题。
本实用新型的技术方案是这样实现的：
一种核医学科用放射性废弃物脚踏式收集箱，包括木板，所述木板的一侧设有数量为四个的滚轮，所述木板远离所述滚轮的一侧设有固定箱，所述固定箱的内壁的两侧设有数量为两个的固定管，所述固定管内均设有滑杆，所述滑杆的一端设有连杆，所述滑杆远离所述连杆的一侧与固定箱盖相连接，所述固定箱盖的内部设有木塞，所述固定箱盖的外部设有第一手柄，所述固定箱的内部设有废弃物收集箱，所述废弃物收集箱上设有废弃物进口，所述废弃物进口的一侧设有瓶颈，所述废弃物收集箱远离所述废弃物进口的一端设有滑块，所述滑块设于滑轨内，所述滑轨设于固定铁条上，所述固定铁条固定于所述固定箱上，所述固定铁条上设有铁柱，所述连杆远离所述滑杆的一端均与铁环相连接，所述铁环上设有踏杆，所述踏杆远离所述铁环的一端与脚踏板相连接，所述废弃物收集箱上设有第二手柄，所述固定箱、所述固定箱盖和所述废弃物收集箱均有防辐射材料制成。
进一步的，所述铁柱表面上设有凹面，所述凹面的一侧设有限位铁片。
进一步的，所述连杆与所述凹面相接触。
进一步的，所述木塞表面设有一侧硅胶。
进一步的，所述固定箱上设有固定箱门，所述固定箱与所述固定箱门上均设有相匹配锁。
进一步的，所述滚轮为万向转动轮。
本实用新型的有益效果:通过在固定箱上设有脚踏板，脚踏板上设有踏杆，踏杆与连杆相连接，这通过脚踩不用手来转动箱盖，就不会将箱盖上残留的放射性物质粘到人的手上，造成不必要的伤害，大大提高了使用这的安全性，在固定箱盖的内部设有木塞，当固定箱盖被连杆支撑起来时，木塞同时被抬起，方便人们的使用，降低了对环境的污染，废弃物进口端设成瓶颈形状，防止箱体撞到是放射性废弃物外漏，大大提高了其实用性，在废弃物收集箱上设有滑轨，防便处理人员对废弃物收集箱的安装与拆卸，大大提高人们使用的方便性，同时对环境也起到了保护作用。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

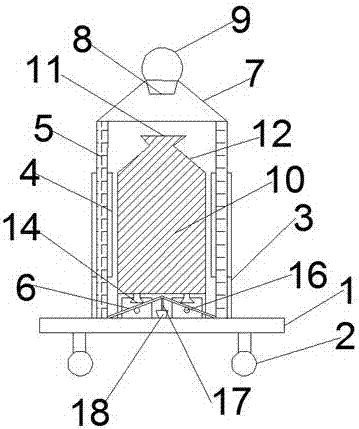

图1是根据本实用新型实施例的一种核医学科用放射性废弃物脚踏式收集箱的剖视图；
图2是根据本实用新型实施例的一种核医学科用放射性废弃物脚踏式收集箱的主视图；
图3是根据本实用新型实施例的一种核医学科用放射性废弃物脚踏式收集箱中铁柱的结构示意图。
图中：
1、木板；2、滚轮；3、固定箱；4、固定管；5、滑杆；6、连杆；7、固定箱盖；8、木塞；9、第一手柄；10、废弃物收集箱；11、废弃物进口；12、瓶颈；13、滑块；14、滑轨；15、固定铁条；16、铁柱；17、踏杆；18、脚踏板；19、固定箱门；20、第二手柄。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员所获得的所有其他实施例，都属于本实用新型保护的范围。
根据本实用新型的实施例，提供了一种核医学科用放射性废弃物脚踏式收集箱。
如图1-3所示，根据本实用新型实施例的一种核医学科用放射性废弃物脚踏式收集箱，包括木板1，所述木板1的一侧设有数量为四个的滚轮2，所述木板1远离所述滚轮2的一侧设有固定箱3，所述固定箱3的内壁的两侧设有数量为两个的固定管4，所述固定管4内均设有滑杆5，所述滑杆5的一端设有连杆6，所述滑杆5远离所述连杆6的一侧与固定箱盖7相连接，所述固定箱盖7的内部设有木塞8，所述固定箱盖7的外部设有第一手柄9，所述固定箱3的内部设有废弃物收集箱10，所述废弃物收集箱10上设有废弃物进口11，所述废弃物进口11的一侧设有瓶颈12，所述废弃物收集箱10远离所述废弃物进口的一端设有滑块13，所述滑块13设于滑轨14内，所述滑轨14设于固定铁条15上，所述固定铁条15固定于所述固定箱3上，所述固定铁条15上设有铁柱16，所述连杆6远离所述滑杆5的一端均与铁环相连接，所述铁环上设有踏杆17，所述踏杆17远离所述铁环的一端与脚踏板18相连接，所述废弃物收集箱10上设有第二手柄20，所述固定箱3、所述固定箱盖7和所述废弃物收集箱10均有防辐射材料制成。
通过本实用新型的上述方案，能够通过在固定箱3上设有脚踏板18，脚踏板18上设有踏杆17，踏杆17与连杆6相连接，这通过脚踩不用手来转动箱盖，就不会将箱盖上残留的放射性物质粘到人的手上，造成不必要的伤害，大大提高了使用这的安全性，在固定箱盖7的内部设有木塞，当固定箱盖7被连杆6支撑起来时，木塞同时被抬起，方便人们的使用，降低了对环境的污染，废弃物进口11端设成瓶颈形状，防止箱体撞到是放射性废弃物外漏，大大提高了其实用性，在废弃物收集箱10上设有滑轨14，防便处理人员对废弃物收集箱10的安装与拆卸，大大提高人们使用的方便性，同时对环境也起到了保护作用。
此外，在一个实施例中，对于铁柱16来说，所述铁柱16表面上设有凹面，所述凹面的一侧设有限位铁片。
此外，在一个实施例中，对于连杆6来说，所述连杆6与所述凹面相接触。
此外，在一个实施例中，对于木塞8来说，所述木塞8表面设有一侧硅胶。
此外，在一个实施例中，对于固定箱3来说，所述固定箱3上设有固定箱门（19），所述固定箱（3）与所述固定箱门上均设有相匹配锁。
此外，在一个实施例中，对于滚轮2来说，所述滚轮2为万向转动轮。
综上所述，借助于本实用新型的上述技术方案，通过在所述固定箱3上设有脚踏板18，脚踏板18上设有踏杆17，踏杆17与连杆6相连接，这通过脚踩不用手来转动箱盖，就不会将箱盖上残留的放射性物质粘到人的手上，造成不必要的伤害，大大提高了使用这的安全性，在固定箱盖7的内部设有木塞，当固定箱盖7被连杆6支撑起来时，木塞同时被抬起，方便人们的使用，降低了对环境的污染，废弃物进口11端设成瓶颈形状，防止箱体撞到是放射性废弃物外漏，大大提高了其实用性，在废弃物收集箱10上设有滑轨14，防便处理人员对废弃物收集箱10的安装与拆卸，大大提高人们使用的方便性，同时对环境也起到了保护作用。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
