技术领域
本实用新型是一种检验科用的移液管，属于医疗器械领域。
背景技术
移液管是实验室用于吸取一种溶液至另一个容器中的器具，是一种量出式仪器，只用来测量它所放出溶液的体积。
现有技术公开了申请号为：CN201520009366.5的一种移液管包括移液管主体，所述移液管主体的顶端设有主吸管和副吸管；所述主吸管和所述副吸管的末端均活动套接有气囊；所述移液管主体与所述主吸管、所述副吸管形成Y字型三通管柱，所述主吸管与所述副吸管之间的夹角为30°；所述副吸管上靠近所述移液管主体处设有开关，但是该现有技术在对液体进行吸取时，当遇到吸取黏度较大的液体，吸管的吸取性能较差。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种检验科用的移液管，以解决现有的在对液体进行吸取时，当遇到吸取黏度较大的液体，吸管的吸取性能较差的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种检验科用的移液管，其结构包括推板、压杆、扶手、移液管体、显示窗、接头、收集管、移液吸管，所述推板底部与压杆顶部外表面相焊接，所述扶手设于移液管体顶部右侧，所述压杆贯穿安装于移液管体顶部，所述显示窗安装于移液管体外表面，所述接头顶部外表面与移液管体底部相贴合，所述收集管顶部与接头底部相连接，所述移液吸管设于收集管正下方，所述移液管体包括限位块、牵引杆、外壳、卡齿、齿轮、传送带、吸管、气囊、移动杆、二号齿轮、弹簧、复位弹簧，所述限位块安装于外壳顶部左端，所述牵引杆设于限位块正下方，所述牵引杆右侧设有卡齿，所述齿轮位于牵引杆右侧并与卡齿相啮合，所述传送带左端与齿轮相连接，所述吸管设于气囊正下方，所述气囊位于移动杆正下方，所述移动杆左侧设有二号齿轮并相啮合，所述二号齿轮与传送带右端相连接，所述弹簧安装于外壳内侧中端，所述复位弹簧设于牵引杆下方。
进一步地，所述限位块与压杆底部相贴合。
进一步地，所述吸管与移液吸管相连接。
进一步地，所述扶手为圆柱体结构并且直径为9cm。
进一步地，所述外壳与扶手相贴合。
进一步地，所述推板由pvc制成。
进一步地，所述弹簧由弹簧钢制成。
有益效果
本实用新型一种检验科用的移液管，在结构上设有移液管体，按下推板，对压杆受力，然后压杆带动牵引杆向下，带动牵引杆上的卡齿和齿轮配合工作，然后由传送带带动二号齿轮转动，二号齿轮带动移动杆向下，对气囊受力挤压，然后吸管通过移液吸管把液体吸取上来，可吸取黏度较大的液体，提高吸管的吸取性能。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

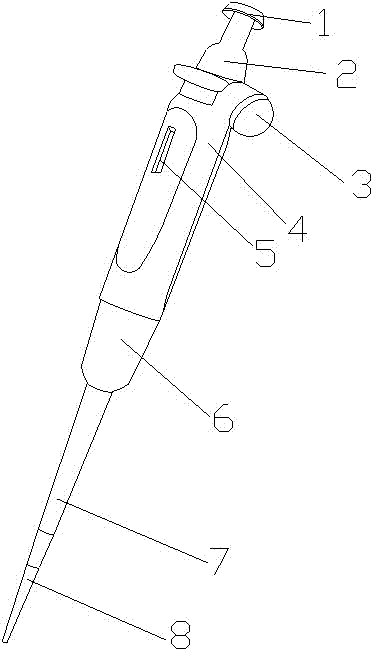

图1为本实用新型一种检验科用的移液管的结构示意图；
图2为本实用新型一种检验科用的移液管的移液管体结构示意图；
图3为本实用新型图2的A的局部结构示意图。
图中：推板-1、压杆-2、扶手-3、移液管体-4、显示窗-5、接头-6、收集管-7、移液吸管-8、限位块-401、牵引杆-402、外壳-403、卡齿-404、齿轮-405、传送带-406、吸管-407、气囊-408、移动杆-409、二号齿轮-410、弹簧-411、复位弹簧-412。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-图3，本实用新型提供一种检验科用的移液管技术方案：其结构包括推板1、压杆2、扶手3、移液管体4、显示窗5、接头6、收集管7、移液吸管8，所述推板1底部与压杆2顶部外表面相焊接，所述扶手3设于移液管体4顶部右侧，所述压杆2贯穿安装于移液管体4顶部，所述显示窗5安装于移液管体4外表面，所述接头6顶部外表面与移液管体4底部相贴合，所述收集管7顶部与接头6底部相连接，所述移液吸管8设于收集管7正下方，所述移液管体4包括限位块401、牵引杆402、外壳403、卡齿404、齿轮405、传送带406、吸管407、气囊408、移动杆409、二号齿轮410、弹簧411、复位弹簧412，所述限位块401安装于外壳403顶部左端，所述牵引杆402设于限位块401正下方，所述牵引杆402右侧设有卡齿404，所述齿轮405位于牵引杆402右侧并与卡齿404相啮合，所述传送带406左端与齿轮405相连接，所述吸管407设于气囊408正下方，所述气囊408位于移动杆409正下方，所述移动杆409左侧设有二号齿轮410并相啮合，所述二号齿轮410与传送带406右端相连接，所述弹簧411安装于外壳403内侧中端，所述复位弹簧412设于牵引杆402下方，所述限位块401与压杆2底部相贴合，所述吸管407与移液吸管8相连接，所述扶手3为圆柱体结构并且直径为9cm，所述外壳403与扶手3相贴合，所述推板1由pvc制成，所述弹簧411由弹簧钢制成。
本专利所说的弹簧411是一种利用弹性来工作的机械零件，用弹性材料制成的零件在外力作用下发生形变，除去外力后又恢复原状，亦作“弹簧”，一般用弹簧钢制成，弹簧的种类复杂多样，按形状分，主要有螺旋弹簧、涡卷弹簧、板弹簧、异型弹簧等，所述齿轮405是指轮缘上有齿轮连续啮合传递运动和动力的机械元件，齿轮在传动中的应用很早就出现了，19世纪末，展成切齿法的原理及利用此原理切齿的专用机床与刀具的相继出现，随着生产的发展，齿轮运转的平稳性受到重视。
在进行使用时把移液吸管8口对准需要吸取的液体上，然后按下推板1，对压杆2受力，然后压杆2带动牵引杆402向下，带动牵引杆402上的卡齿404和齿轮405配合工作，然后由传送带406带动二号齿轮410转动，二号齿轮410带动移动杆409向下，对气囊408受力挤压，然后吸管407通过移液吸管8把液体吸取上来，可通过显示窗5直观看到液体的容量。
本实用新型解决了在对液体进行吸取时，当遇到吸取黏度较大的液体，吸管的吸取性能较差的问题，本实用新型通过上述部件的互相组合，在结构上设有移液管体，按下推板，对压杆受力，然后压杆带动牵引杆向下，带动牵引杆上的卡齿和齿轮配合工作，然后由传送带带动二号齿轮转动，二号齿轮带动移动杆向下，对气囊受力挤压，然后吸管通过移液吸管把液体吸取上来，可吸取黏度较大的液体，提高吸管的吸取性能。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
