技术领域
本实用新型是一种影像科门机联锁安全指示装置，属于影像领域。
背景技术
门联锁门联锁装置，在轿厢门与层站门在层站卡合的卡合成立范围内，轿厢门与所述层站门通过卡合来进行开闭，在轿厢门与层站门在层站之间不卡合的卡合成立范围以外，电梯的轿厢门联锁装置阻止轿厢门的打开动。
现有技术公开了申请号为：201520594755.9的一种影像科门机联锁安全指示装置，其结构包括罐体，汽源，手动锁止装置和自动联锁装置，自动联锁装置包括控制器，电磁阀和压力传感器，电磁阀串接在汽源与罐体的进气管上，电磁阀的控制端与控制器电连接，压力传感器的探头设在罐体内并与控制器电连接，但是该现有技术固定较为繁琐，导致拆卸安装浪费时间浪费人力，工作速度慢。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种影像科门机联锁安全指示装置，以解决现有技术固定较为繁琐，导致拆卸安装浪费时间浪费人力，工作速度慢的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种影像科门机联锁安全指示装置，其结构包括报警灯、门柜、指示灯、连接轴、螺丝、播报音响、电源开关、一级螺丝、按钮、箱体、开关、固定装置，所述门柜与连接轴螺纹连接，所述指示灯嵌入安装于门柜的前表面，所述螺丝与门柜螺纹连接，所述播报音响嵌入安装于门柜的前表面，所述电源开关嵌入安装于门柜的前表面，所述一级螺丝与箱体螺纹连接，所述按钮嵌入安装于门柜的前表面，所述开关与门柜为一体化结构，所述固定装置位于指示灯的后端，所述指示灯位于播报音响的上端，所述固定装置包括转杆、固定夹、固定轴承、移动口、安装固定螺丝、滑轮、外壳、垫板、双向螺杆、滑轨、轴承，所述转杆的下表面与双向螺杆的上表面相焊接，所述固定夹与双向螺杆螺纹连接，所述固定轴承的右表面与垫板的左表面相贴合，所述移动口与外壳为一体化结构，所述安装固定螺丝与外壳螺纹连接，所述滑轮与滑轨滑动连接，所述垫板的右表面与外壳的内表面相贴合，所述滑轨与外壳为一体化结构，所述轴承嵌入安装于外壳的内部，所述固定轴承与双向螺杆轴连接，所述双向螺杆位于外壳的内部，所述固定轴承位于外壳的内部。
进一步地，所述报警灯位于箱体的上端。
进一步地，所述连接轴与螺丝螺纹连接。
进一步地，所述固定夹的下表面与箱体的上表面相贴合。
进一步地，所述垫板的长为4cm，宽为4cm，高为4cm。
进一步地，所述垫板为正方体结构。
进一步地，所述螺丝由不锈钢制成，硬度高且不易生锈。
有益效果
本实用新型一种影像科门机联锁安全指示装置，结构上设有固定装置，将固定装置安装在箱体上，通过安装固定螺丝将固定装置安装在墙面上，再通过转动转杆，通过转杆带动双向螺杆转动，通过双向螺杆固定在固定轴承上，迫使固定夹向内移动，通过固定夹将箱体快速的安装在墙体上，拆卸时反转转杆使得双向螺杆反转，通过双向螺杆反转带动固定夹反向移动将箱体快速卸下，通过固定装置节省了大量的人力以及时间，提高了工作速度。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

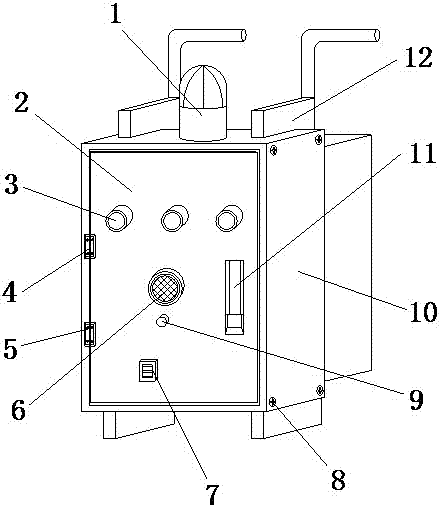

图1为本实用新型一种影像科门机联锁安全指示装置的结构示意图；
图2为本实用新型一种固定装置的剖面结构示意图。
图中：报警灯-1、门柜-2、指示灯-3、连接轴-4、螺丝-5、播报音响-6、电源开关-7、一级螺丝-8、按钮-9、箱体-10、开关-11、固定装置-12、转杆-1201、固定夹-1202、固定轴承-1203、移动口-1204、安装固定螺丝-1205、滑轮-1206、外壳-1207、垫板-1208、双向螺杆-1209、滑轨-12010、轴承-12011。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1、图2，本实用新型提供一种影像科门机联锁安全指示装置技术方案：其结构包括报警灯1、门柜2、指示灯3、连接轴4、螺丝5、播报音响6、电源开关7、一级螺丝8、按钮9、箱体10、开关11、固定装置12，所述门柜2与连接轴4螺纹连接，所述指示灯3嵌入安装于门柜2的前表面，所述螺丝5与门柜2螺纹连接，所述播报音响6嵌入安装于门柜2的前表面，所述电源开关7嵌入安装于门柜2的前表面，所述一级螺丝8与箱体10螺纹连接，所述按钮9嵌入安装于门柜2的前表面，所述开关11与门柜2为一体化结构，所述固定装置12位于指示灯3的后端，所述指示灯3位于播报音响6的上端，所述固定装置12包括转杆1201、固定夹1202、固定轴承1203、移动口1204、安装固定螺丝1205、滑轮1206、外壳1207、垫板1208、双向螺杆1209、滑轨12010、轴承12011，所述转杆1201的下表面与双向螺杆1209的上表面相焊接，所述固定夹1202与双向螺杆1209螺纹连接，所述固定轴承1203的右表面与垫板1208的左表面相贴合，所述移动口1204与外壳1207为一体化结构，所述安装固定螺丝1205与外壳1207螺纹连接，所述滑轮1206与滑轨12010滑动连接，所述垫板1208的右表面与外壳1207的内表面相贴合，所述滑轨12010与外壳1207为一体化结构，所述轴承12011嵌入安装于外壳1207的内部，所述固定轴承1203与双向螺杆1209轴连接，所述双向螺杆1209位于外壳1207的内部，所述固定轴承1203位于外壳1207的内部，所述报警灯1位于箱体10的上端，所述连接轴4与螺丝5螺纹连接，所述固定夹1202的下表面与箱体10的上表面相贴合，所述垫板1208的长为4cm，宽为4cm，高为4cm，所述垫板1208为正方体结构，所述螺丝5由不锈钢制成，硬度高且不易生锈。
本专利所说的指示灯3用灯光监视电路和电气设备工作或位置状态的器件，指示灯通常用于反映电路的工作状态有电或无电，电气设备的工作状态运行，停运或试验和位置状态闭合或断开等，所述螺丝5是利用物体的斜面圆形旋转和摩擦力的物理学和数学原理，循序渐进地紧固器物机件的工具，螺丝是紧固件的通用说法，日常口头语，螺丝为日常生活中不可或缺的工业必需品，如照相机，眼镜，钟表，电子等使用的极小的螺丝，电视，电气制品，乐器，家具等的一般螺丝，至于工程，建筑，桥梁则使用大型螺丝，螺帽，交通器具，飞机，电车，汽车等则为大小螺丝并用，螺丝在工业上负有重要任务，只要地球上存在着工业，则螺丝的功能永远重要，螺丝是千百年来人们生产生活中的共同发明，按照应用领域来看，它是人类的第一大发明。
在进行使用时将固定装置12安装在箱体10上，通过安装固定螺丝1205将固定装置12安装在墙面上，再通过转动转杆1201，通过转杆1201带动双向螺杆1209转动，通过双向螺杆1209固定在固定轴承1203上，迫使固定夹1202向内移动，通过固定夹1202将箱体10快速的安装在墙体上，拆卸时反转转杆1201使得双向螺杆1209反转，通过双向螺杆1209反转带动固定夹1202反向移动将箱体10快速卸下，通过固定装置12节省了大量的人力以及时间，提高了工作速度。
本实用新型解决了现有技术固定较为繁琐，导致拆卸安装浪费时间浪费人力，工作速度慢的问题，本实用新型通过上述部件的互相组合，将固定装置安装在箱体上，通过安装固定螺丝将固定装置安装在墙面上，再通过转动转杆，通过转杆带动双向螺杆转动，通过双向螺杆固定在固定轴承上，迫使固定夹向内移动，通过固定夹将箱体快速的安装在墙体上，拆卸时反转转杆使得双向螺杆反转，通过双向螺杆反转带动固定夹反向移动将箱体快速卸下，通过固定装置节省了大量的人力以及时间，提高了工作速度。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
