技术领域
本实用新型涉及医疗设备技术领域，尤其涉及一种升降式医疗档案柜。
背景技术
档案柜是用来保存档案资料的柜子，是比较传统的保存档案的装具，通常是指带盖的箱子和有门的柜子，医疗档案柜主要是用于存放病人病历等一些重要信息，但目前的医疗档案柜存放病历时均采用分类存放的方法，便于随时查询病人信息，但档案柜内隔板之间的距离固定，这样分类存放病历时会浪费很多档案柜的空间，因此亟需设计一种升降式医疗档案柜。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，如：档案柜内隔板之间的距离固定，这样分类存放病历时会浪费很多档案柜的空间，而提出的一种升降式医疗档案柜。
为了实现上述目的，本实用新型采用了如下技术方案：
一种升降式医疗档案柜，包括柜体外壳，所述柜体外壳内设有若干分隔板，所述柜体外壳内设有安装腔，所述安装腔通过分隔板分为第一安装腔、第二安装腔和第三安装腔，所述柜体外壳的一侧设有若干个与第一安装腔连通的插口，两个所述插口分为第一插口和第二插口，所述第一插口内插设有转动杆，所述第二插口内插设有推杆，所述第一安装腔的内壁上设有第一放置槽和第二放置槽，所述转动杆的一端转动连接于第一放置槽，所述转动杆的另一端穿过第一插口延伸至柜体外壳外，所述转动杆的延伸端固定连接有转动块，所述推杆的一端延伸至第二放置槽内，所述推杆的另一端穿过第二插口延伸至柜体外壳外，所述推杆的延伸端固定连接有推块，所述柜体外壳的底部设有与第一安装腔连通的第一安装槽和第二安装槽，所述第一安装槽内设有第一伸缩杆，所述第二安装槽内设有第二伸缩杆，所述第一伸缩杆内设有第一内杆和第一套筒，所述第一内杆上设有第一齿条，所述转动杆上固定连接有与第一齿条啮合连接的第一齿轮，所述第二伸缩杆内设有第二内杆和第二套筒，所述第二内杆上设有第二齿条，所述推杆上设有与第二齿条啮合连接的第二齿轮，所述第一齿轮与第二齿轮啮合连接，三个所述分隔板分为第一分隔板、第二分隔板和第三分隔板，所述第一伸缩杆的第一内杆与第一分隔板固定连接，所述第一分隔板上开设有安装口，所述第二伸缩杆穿过安装口与第二分隔板固定连接，所述第二分隔板内设有第三安装槽，所述第三安装槽内设有第三伸缩杆，所述第三伸缩杆远离第三安装槽的一端与第三分隔板固定连接。
优选地，所述柜体外壳两侧对称开设有若干滑动槽，四个所述滑动槽内设有限位杆，三个所述分隔板套接在限位杆上。
优选地，所述第二分隔板和第三分隔板的底部设有照明灯，所述照明灯分为第一灯体和第二灯体，所述第一灯体固定连接于第二分隔板，所述第二灯体固定连接于第三分隔板。
优选地，所述第一放置槽内设有第一弹簧，所述转动杆通过第一弹簧转动连接于第一放置槽。
优选地，所述第二放置槽内设有第二弹簧，所述推杆延伸至第二放置槽内的延伸端与第二弹簧相抵。
优选地，根据权利要求所述的一种升降式医疗档案柜，其特征在于，所述第三分隔板的一侧设有拉杆，所述拉杆的一端与第三分隔板固定连接，所述拉杆的另一端设有卡块，所述柜体外壳上设有与卡块卡接的卡槽。
优选地，根据权利要求所述的一种升降式医疗档案柜，其特征在于，所述柜体外壳的一侧开设有固定口，所述固定口内插设有固定杆，所述固定杆的一端延伸至第二安装槽内与第二内杆卡接，所述固定杆的另一端设有固定块。
本实用新型中，使用者使用该装置时，若需要将分隔板拉下，通过逆时针转动转动杆，带动第一齿轮转动，从而使与第一齿轮啮合连接的第一伸缩杆收缩，从而拉下第一分隔板，第一齿轮的逆时针转动带动了第二齿轮顺时针转动，因此第二齿轮带动第二伸缩杆收缩，因此带动第二分隔板下降，此时通过拉杆调节第三分隔板的位置，完成后通过卡块与卡槽完成对第三分隔板的固定，若需要分隔板上升则顺时针转动转动杆，最后通过拉杆控制第三分隔板位置即可，若需要调节第一分隔板和第二分隔板的距离，通过推入推杆，通过凸块与凹槽的配合完成推杆固定，此时第二齿轮脱离与第一齿轮和第二齿条的啮合状态，通过固定杆固定第二支撑板的位置，然后通过转动转动杆调节第一分隔板和第二分隔板的间距，若需要调节第二分隔板和第三分隔板的间距，则通过控制拉杆来进行调节。本实用新型实现了医疗档案柜的空间地合理分配，避免了档案柜空间的浪费，也为医护人员的档案管理提供了便利。
附图说明
图1为本实用新型提出的一种升降式医疗档案柜的结构示意图；

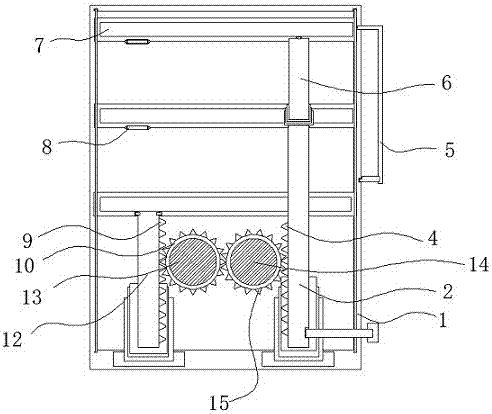

图2为本实用新型提出的一种升降式医疗档案柜的内部结构示意图；
图3为本实用新型提出的一种升降式医疗档案柜的侧面结构示意图。
图中：1柜体外壳、2第二伸缩杆、3推杆、4第二齿条、5拉杆、6第三伸缩杆、7分隔板、8照明灯、9第一齿条、10第一齿轮、11转动杆、12第一伸缩杆、13转动块、14推块、15第二齿轮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种升降式医疗档案柜，包括柜体外壳1，柜体外壳1内设有若干分隔板7，柜体外壳1两侧对称开设有若干滑动槽，四个滑动槽内设有限位杆，三个分隔板7套接在限位杆上，完成对分隔板7的限位作用；柜体外壳1内设有安装腔，安装腔通过分隔板7分为第一安装腔、第二安装腔和第三安装腔，柜体外壳1的一侧设有若干个与第一安装腔连通的插口，两个插口分为第一插口和第二插口，第一插口内插设有转动杆11，第二插口内插设有推杆3，第一安装腔的内壁上设有第一放置槽和第二放置槽，转动杆11的一端转动连接于第一放置槽，第一放置槽内设有第一弹簧，转动杆11通过弹簧杆转动连接于第一放置槽，完成转动杆11转动时的位置恒定；转动杆11的另一端穿过第一插口延伸至柜体外壳1外，转动杆11的延伸端固定连接有转动块13，推杆3的一端延伸至第二放置槽内，第二放置槽内设有第二弹簧，推杆3延伸至第二放置槽内的延伸端与弹簧相抵，通过弹簧实现推杆3的复位；推杆3的另一端穿过第二插口延伸至柜体外壳1外，推杆3的延伸端固定连接有推块14，柜体外壳1的底部设有与第一安装腔连通的第一安装槽和第二安装槽，第一安装槽内设有第一伸缩杆12，第二安装槽内设有第二伸缩杆2，第一伸缩杆12内设有第一内杆和第一套筒，第一内杆上设有第一齿条9，转动杆11上固定连接有与第一齿条9啮合连接的第一齿轮10，第二伸缩杆2内设有第二内杆和第二套筒，第二内杆上设有第二齿条4，推杆3上设有与第二齿条4啮合连接的第二齿轮15，第一齿轮10与第二齿轮15啮合连接，三个分隔板分为第一分隔板、第二分隔板和第三分隔板，柜体外壳1的一侧开设有固定口，固定口内插设有固定杆，固定杆的一端延伸至第二安装槽内与第二内杆卡接，固定杆的另一端设有固定块，完成了第一齿轮10和第二齿轮15取消啮合状态时第二分隔板的固定；第二分隔板和第三分隔板的底部设有照明灯8，照明灯8分为第一灯体和第二灯体，第一灯体和第二灯体分别固定连接于第二分隔板和第三分隔板，为档案柜内提供充足的光线；第三分隔板的一侧设有拉杆5，拉杆5的一端与第三分隔板固定连接，拉杆5的另一端设有卡块，柜体外壳1上设有与卡块卡接的卡槽，实现第三分隔板的升降调节；第一伸缩杆12的第一内杆与第一分隔板固定连接，第一分隔板上开设有安装口，第二伸缩杆2穿过安装口与第二分隔板固定连接，第二分隔板内设有第三安装槽，第三安装槽内设有第三伸缩杆6，第三伸缩杆6远离第三安装槽的一端与第三分隔板固定连接。
本实用新型中使用者使用该装置时，若需要将分隔板7拉下，通过逆时针转动转动杆11，带动第一齿轮10转动，从而使与第一齿轮10啮合连接的第一伸缩杆12收缩，从而拉下第一分隔板，第一齿轮10的逆时针转动带动了第二齿轮15顺时针转动，因此第二齿轮15带动第二伸缩杆2收缩，因此带动第二分隔板下降，此时通过拉杆5调节第三分隔板的位置，完成后通过卡块与卡槽完成对第三分隔板的固定，若需要分隔板7上升则顺时针转动转动杆11，最后通过拉杆5控制第三分隔板位置即可，若需要调节第一分隔板和第二分隔板的距离，通过推入推杆3，通过凸块与凹槽的配合完成推杆3固定，此时第二齿轮15脱离与第一齿轮10和第二齿条4的啮合状态，通过固定杆固定第二分隔板的位置，然后通过转动转动杆11调节第一分隔板和第二分隔板的间距，若需要调节第二分隔板和第三分隔板的间距，则通过控制拉杆5进行调节。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
