技术领域
本实用新型是一种儿科用体温计的固定装置，属于儿科技术领域。
背景技术
儿科是全面研究小儿时期身心发育、保健以及疾病防治的综合医学科学，凡涉及儿童和青少年时期的健康与卫生问题都属于儿科范围，其医治对象处于生长发育期。
现有技术公开了申请号为：201620454660.1的一种儿科用体温计的固定装置，包括弹性卡肩、弹性固定板、弹性固定板和体温计固定套，所述弹性卡肩的两端分别与所述弹性固定板、弹性固定板的一端固定连接，所述弹性固定板和/或弹性固定板的另一端与所述体温计固定套球铰连接，所述弹性卡肩、弹性固定板和弹性固定板的内表面设置有透气软垫的技术方案，但是该现有技术在测量小孩体温时，小孩好动难以准确的测量，导致医生的误判使其造成更严重的后果。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种儿科用体温计的固定装置，以解决现有技术在测量小孩体温时，小孩好动难以准确的测量，导致医生的误判使其造成更严重的后果的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种儿科用体温计的固定装置，其结构包括固定带、测温头、连接杆、显示屏、测温器、底端、防滑橡胶块、按钮、固定装置，所述固定带的侧边与测温头的侧边相贴合，所述显示屏的底端嵌入安装与测温器的内部，所述测温器的下端与底端的上方相连接，所述底端与防滑橡胶块为一体化结构，所述按钮的下端嵌入安装于测温器的内部，所述固定装置包括转动杆、外壳、转轴、固定块、推块、固定板、弹簧、压板、卡扣、滚珠、固定圈、卡齿、固定带、加固板，所述转动杆嵌入安装于转轴上，所述外壳的内部设有固定块，所述转轴的侧边与压板的侧端相焊接，所述固定块的下方与滚珠的上方相连接，所述推块的侧端与转动杆相焊接，所述固定板的底端嵌入安装于外壳的内部，所述弹簧的底端与固定板的上方相连接，所述压板的下方与弹簧的上方相贴合，所述卡扣的侧端与转轴的侧端相焊接，所述卡齿与固定带为一体化结构，所述固定带的侧端嵌入安装于加固板的内部，所述加固板的侧边与固定带的侧边相连接，所述固定圈嵌入安装于固定带的内部。
进一步地，所述测温头的侧端与连接杆的侧端相连接。
进一步地，所述连接杆与测温器为一体化结构。
进一步地，所述固定装置嵌入安装于固定带上。
进一步地，所述按钮的直径为0.5cm、高为2cm的圆柱体。
进一步地，所述固定带由弹力线制成，具有较好的弹性。
进一步地，所述底端由橡胶制成，具有保护性和耐磨性。
有益效果
本实用新型一种儿科用体温计的固定装置，结构上设有固定装置，通过将固定带绕过小孩身体，再通过将固定带插入外壳的内部，通过滚珠使其更加顺利插入，到达一定程度时卡扣就会卡住卡齿使其固定，由于弹簧顶住压板使其不易被拉出，再将体温计插入固定圈进行测温，增加固定性，减少因为松动导致误判的情况，确保精准度。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

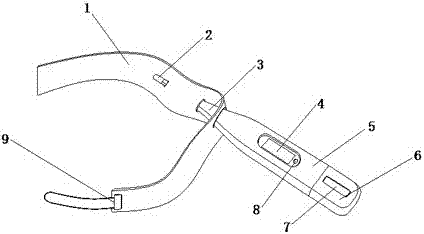

图1为本实用新型一种儿科用体温计的固定装置的结构示意图；
图2为本实用新型一种固定装置整体的结构示意图；
图3为本实用新型一种固定装置局部的结构示意图；
图4为本实用新型一种固定带的结构示意图。
图中：固定带-1、测温头-2、连接杆-3、显示屏-4、测温器-5、底端-6、防滑橡胶块-7、按钮-8、固定装置-9、转动杆-901、外壳-902、转轴-903、固定块-904、推块-905、固定板-906、弹簧-907、压板-908、卡扣-909、滚珠-910、固定圈-911、卡齿-912、固定带-913、加固板-914。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1、图2、图3与图4，本实用新型提供一种儿科用体温计的固定装置技术方案：其结构包括固定带1、测温头2、连接杆3、显示屏4、测温器5、底端6、防滑橡胶块7、按钮8、固定装置9，所述固定带1的侧边与测温头2的侧边相贴合，所述显示屏4的底端嵌入安装与测温器5的内部，所述测温器5的下端与底端6的上方相连接，所述底端6与防滑橡胶块7为一体化结构，所述按钮8的下端嵌入安装于测温器5的内部，所述固定装置9包括转动杆901、外壳902、转轴903、固定块904、推块905、固定板906、弹簧907、压板908、卡扣909、滚珠910、固定圈911、卡齿912、固定带913、加固板914，所述转动杆901嵌入安装于转轴903上，所述外壳902的内部设有固定块904，所述转轴903的侧边与压板908的侧端相焊接，所述固定块904的下方与滚珠910的上方相连接，所述推块905的侧端与转动杆901相焊接，所述固定板906的底端嵌入安装于外壳902的内部，所述弹簧907的底端与固定板906的上方相连接，所述压板908的下方与弹簧907的上方相贴合，所述卡扣909的侧端与转轴903的侧端相焊接，所述卡齿912与固定带913为一体化结构，所述固定带913的侧端嵌入安装于加固板914的内部，所述加固板914的侧边与固定带1的侧边相连接，所述固定圈911嵌入安装于固定带1的内部，所述测温头2的侧端与连接杆3的侧端相连接，所述连接杆3与测温器5为一体化结构，所述固定装置9嵌入安装于固定带1上，所述按钮8的直径为0.5cm、高为2cm的圆柱体，所述固定带1由弹力线制成，具有较好的弹性，所述底端6由橡胶制成，具有保护性和耐磨性。
本专利所说的显示屏4通常也被称为监视器，显示器是属于电脑的I/O设备，即输入输出设备，它是一种将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的显示工具，所述按钮8是一种常用的控制电器元件，常用来接通或断开电路，从而达到控制电动机或其他电气设备运行目的的一种开关。
在进行测体温固定时，通过将固定带1绕过小孩身体，再通过将固定带913插入外壳902的内部，通过滚珠910使其更加顺利插入，到达一定程度时卡扣909就会卡住卡齿912使其固定，由于弹簧907顶住压板908使其不易被拉出，再将体温计插入固定圈911进行测温，而要松开时通过拨动推块905使其转轴903绕转动杆901转动，而压板908将弹簧907向下压，使其卡扣909脱离卡齿912，再将固定带913拉出即可，固定块904、固定板906和加固板914是起到固定作用。
本实用新型解决现有技术在测量小孩体温时，小孩好动难以准确的测量，导致医生的误判使其造成更严重的后果的问题，本实用新型通过上述部件的互相组合，结构上设有固定装置，通过将固定带绕过小孩身体，再通过将固定带插入外壳的内部，通过滚珠使其更加顺利插入，到达一定程度时卡扣就会卡住卡齿使其固定，由于弹簧顶住压板使其不易被拉出，再将体温计插入固定圈进行测温，增加固定性，减少因为松动导致误判的情况，确保精准度。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
