技术领域
本实用新型涉及医疗设备技术领域，具体涉及一种医疗骨科用石膏原料搅拌装置。
背景技术
骨科是各大医院最常见的科室之一，主要研究骨骼肌肉系统的解剖、生理与病理，运用药物、手术及物理方法保持和发展这一系统的正常形态与功能。
石膏可用作磨光粉、纸张填充物、气体干燥剂以及医疗上的石膏绷带，也用于冶金和农业等方面，水泥厂也用石膏调节水泥的凝固时间。在骨科治疗中石膏常用于固定骨折的患者，避免骨骼生长过程发生错位。现有的石膏原料搅拌装置普遍存在搅拌效率慢、搅拌不均等问题，在使用混合不匀的石膏对患者的骨骼进行固定时容易出现固定不牢固的现象，进而有可能导致患者骨折部位出现生长错位的问题。
实用新型内容
针对以上问题，本实用新型公开了一种医疗骨科用石膏原料搅拌装置，该装置能对石膏进行高效、均匀的搅拌，减小了石膏固定不牢固的风险。
具体技术方案如下：
一种医疗骨科用石膏原料搅拌装置，包括箱体、支撑板、第一电机、转动框、滚珠、手拧螺栓、橡胶固定块、搅拌桶、圆筒、活动板、第二电机、旋转轴、搅拌叶片、导向杆和往复电动丝杠，所述箱体的顶部设置有开口，所述箱体的内部设置有支撑板，所述箱体的内侧底部设置有第一电机，所述第一电机的输出轴贯穿所述支撑板，所述第一电机的顶部设置有转动框，所述转动框的内侧底部设置有限位环型凸块，所述限位环型凸块的内部设置有搅拌桶，所述转动框的外侧底部设置有一圈滚珠，所述滚珠与所述支撑板相接触，所述转动框的左右两侧对称设置有手拧螺栓，所述手拧螺栓分别贯穿所述转动框的左右侧壁并与其螺纹连接，所述手拧螺栓位于所述转动框内的一端均转动连接有橡胶固定块，所述开口的下方设置有圆筒，所述圆筒固定于所述箱体的内侧顶部，所述圆筒的底部设置有圆形开口，所述圆筒的内部设置有活动板，所述活动板上对称设置有两个导向杆配合孔，所述活动板底部的中央部位设置有第二电机，所述第二电机的底部连接有旋转轴，所述旋转轴穿过所述圆形开口，所述旋转轴的轴心与所述第一电机输出轴的轴心位置相偏离，所述旋转轴外侧壁上均匀设置有搅拌叶片，所述活动板的上方设置有两组导向杆，所述导向杆的上端均与所述箱体的内侧顶部固定连接，所述导向杆的下端分别穿过所述导向杆配合孔，所述箱体的顶部设置有往复电动丝杠，所述往复电动丝杠的下端穿过所述开口并与所述活动板固定连接。
优选的，所述第一电机与所述支撑板的连接处设置有轴承。
优选的，所述旋转轴的外壁上至少设置有三列所述搅拌叶片。
优选的，所述搅拌叶片上均匀设置有通孔。
优选的，所述活动板的直径大于所述圆形开口的直径，且所述活动板的直径小于所述圆筒的内部直径。
优选的，所述导向杆与所述导向杆配合孔为滑动配合。
有益效果：
本实用新型该装置操作简单、使用方便，还能对石膏进行高效、均匀的搅拌，在缩短操作者工作时长的同时，减小了石膏固定不牢固的风险。本装置使用时使用者先将石膏原料倒入到搅拌桶中，然后接通装置电源，电源接通后第一电机、第二电机与往复电动丝杠均开始工作，第二电机运转带动旋转轴进行转动，旋转轴带动搅拌叶片对搅拌桶内的石膏原料进行搅拌，搅拌叶片上通孔的设置使其在对石膏原料搅拌的更加均匀的同时，减小了旋转轴的转动阻力，降低了第二电机因转动阻力太大而损坏的风险，第一电机带动转动框进行转动，由于旋转轴与第一电机输出轴的轴心不在同一条直线上，所以当第一电机旋转时近似于旋转轴绕转动框的轴心进行圆周运动，此时旋转轴近似于一边自转一边绕着转动框的轴心旋转对搅拌桶内的石膏原料进行全方位的搅拌，提高了石膏原料搅拌效率，使石膏原料的更加充分，往复电动丝杠工作通过活动板带动旋转轴沿导向杆方向进行上下往复运动，旋转轴一边旋转一边上下运动，能够对石膏原料的上下层均进行充分的混合，导向杆配合孔与导向杆的设置能够确保活动板能够垂直上下，减小其上下运动过程中产生的摇晃，活动板的直径大于圆形开口起到限位的作用，避免了往复电动丝杠与活动板连接松动后，第二电机直接下坠摔坏的风险，搅拌好后只需旋松手拧螺栓，手拧螺栓带动橡胶固定块脱离搅拌桶的外壁，然后将搅拌桶取出即可，手拧螺栓与橡胶固定块的设置方便了对搅拌桶的固定，防止其在搅拌过程中发生晃动，限位环型凸块的设置能够确保搅拌桶能够放置于转动框的中部，避免其摆放位置发生偏移。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

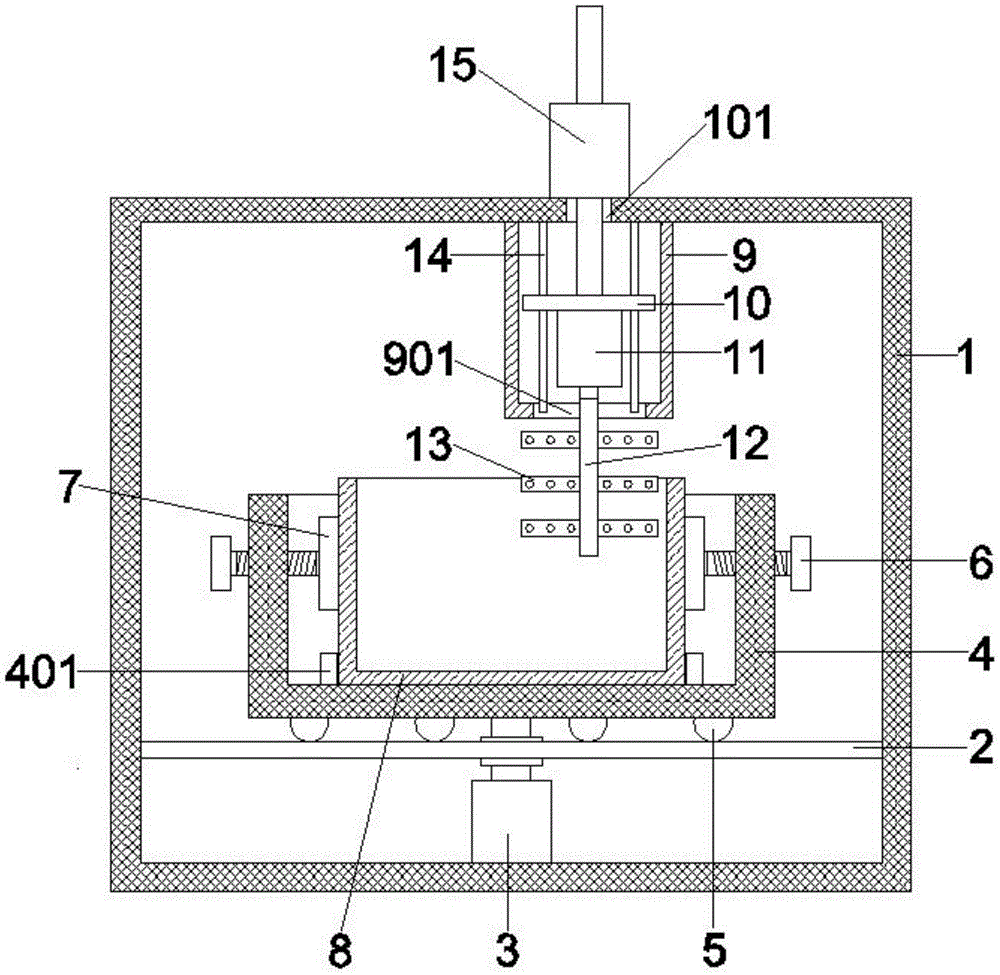

图1：本实用新型的结构示意图；
图2：本实用新型转动框的俯视图；
图3：本实用新型活动板的俯视图。
附图标记如下：1、箱体，2、支撑板，3、第一电机，4、转动框，5、滚珠，6、手拧螺栓，7、橡胶固定块，8、搅拌桶，9、圆筒，10、活动板，11、第二电机，12、旋转轴，13、搅拌叶片，14、导向杆，15、往复电动丝杠，101、开口，401、限位环型凸块，901、圆形开口，1001、导向杆配合孔。
具体实施方式
为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
结合图2、3，参看图1：一种医疗骨科用石膏原料搅拌装置，包括箱体1、支撑板2、第一电机3、转动框4、滚珠5、手拧螺栓6、橡胶固定块7、搅拌桶8、圆筒9、活动板10、第二电机11、旋转轴12、搅拌叶片13、导向杆14和往复电动丝杠15，箱体1的顶部设置有开口101，箱体1的内部设置有支撑板2，箱体1的内侧底部设置有第一电机3，第一电机3的输出轴贯穿支撑板2，第一电机3的顶部设置有转动框4，转动框4的内侧底部设置有限位环型凸块401，限位环型凸块401的内部设置有搅拌桶8，转动框4的外侧底部设置有一圈滚珠5，滚珠5与支撑板2相接触，转动框4的左右两侧对称设置有手拧螺栓6，手拧螺栓6分别贯穿转动框4的左右侧壁并与其螺纹连接，手拧螺栓6位于转动框4内的一端均转动连接有橡胶固定块7，开口101的下方设置有圆筒9，圆筒9固定于箱体1的内侧顶部，圆筒9的底部设置有圆形开口901，圆筒9的内部设置有活动板10，活动板10上对称设置有两个导向杆配合孔1001，活动板10底部的中央部位设置有第二电机11，第二电机11的底部连接有旋转轴12，旋转轴12穿过圆形开口901，旋转轴12的轴心与第一电机3输出轴的轴心位置相偏离，旋转轴12外侧壁上均匀设置有搅拌叶片13，活动板10的上方设置有两组导向杆14，导向杆14的上端均与箱体1的内侧顶部固定连接，导向杆14的下端分别穿过导向杆配合孔1001，箱体1的顶部设置有往复电动丝杠15，往复电动丝杠15的下端穿过开口101并与活动板10固定连接。
具体的，第一电机3与支撑板2的连接处设置有轴承，旋转轴12的外壁上至少设置有三列搅拌叶片13，搅拌叶片13上均匀设置有通孔，活动板10的直径大于圆形开口901的直径，且活动板10的直径小于圆筒9的内部直径，导向杆14与导向杆配合孔1001为滑动配合。
本装置使用时使用者先将石膏原料倒入到搅拌桶8中，然后接通装置电源，电源接通后第一电机3、第二电机11与往复电动丝杠15均开始工作，第二电机11运转带动旋转轴12进行转动，旋转轴12带动搅拌叶片13对搅拌桶8内的石膏原料进行搅拌，搅拌叶片13上通孔的设置使其在对石膏原料搅拌的更加均匀的同时，减小了旋转轴12的转动阻力，降低了第二电机11因转动阻力太大而损坏的风险，第一电机3带动转动框4进行转动，由于旋转轴12与第一电机3输出轴的轴心不在同一条直线上，所以当第一电机3旋转时近似于旋转轴12绕转动框4的轴心进行圆周运动，此时旋转轴12近似于一边自转一边绕着转动框4的轴心旋转对搅拌桶8内的石膏原料进行全方位的搅拌，提高了石膏原料搅拌效率，使石膏原料的更加充分，往复电动丝杠15工作通过活动板10带动旋转轴12沿导向杆14方向进行上下往复运动，旋转轴12一边旋转一边上下运动，能够对石膏原料的上下层均进行充分的混合，导向杆配合孔1001与导向杆14的设置能够确保活动板10能够垂直上下，减小其上下运动过程中产生的摇晃，活动板10的直径大于圆形开口901起到限位的作用，避免了往复电动丝杠15与活动板10连接松动后，第二电机11直接下坠摔坏的风险，搅拌好后只需旋松手拧螺栓6，手拧螺栓6带动橡胶固定块7脱离搅拌桶8的外壁，然后将搅拌桶8取出即可，手拧螺栓6与橡胶固定块7的设置方便了对搅拌桶8的固定，防止其在搅拌过程中发生晃动，限位环型凸块401的设置能够确保搅拌桶8能够放置于转动框4的中部，避免其摆放位置发生偏移。
以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
