技术领域
本实用新型涉及一种新型音响固定摆放架，属于音响辅助器材领域。
背景技术
音响指除了人的语言、音乐之外的其他声响，包括自然环境的声响、动物的声音、机器工具的音响、人的动作发出的各种声音等，随着多媒体家电及电脑设备的逐渐发展，人们为了满足视觉及听觉的双重体验，不但选购合适的显示器，还需要另外配置音响设备，从而满足需求，音响放置架用于大型音响的放置，现有的音响摆放架一般是直接将音响放置在预留的槽内，这种放置方式使音响的稳定性较差，容易被误碰导致音响晃动损坏内部元件，而且音响在放置时容易受空间的限制导致放置困难，而且音响在使用时，往往产生热量，不能及时散热，容易造成音响的使用寿命变短，现有的音响摆放架不能满足人们的使用要求，为此，我们提供了一种新型音响固定摆放架。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种新型音响固定摆放架，通过纵向方向上的支撑腿上的减震弹簧与横向方向上的左夹紧板连接的左减震弹簧与右夹紧板连接的右减震弹簧的结合设计，使得音响能够在横向与纵向方向实现双重减震效果，有力延长音响的使用时间，通过滑块与滑槽的结构连接右固定板与推拉把手的设计，使得右夹紧板的位置能够根据音响需要的空间进行自由调节，操作方便，大大增加了固定摆放架的适用范围，通过散热风扇的设计，在音响工作中，能够进行快速的散热工作，保障音响的正常使用，结构设计巧妙，功能多样，实用性强，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
一种新型音响固定摆放架，包括支撑板，所述支撑板底部四角位置均设有套设减震弹簧的支撑腿，所述支撑腿底部设有橡胶吸盘，所述支撑板顶部一侧固定连接左固定板，所述左固定板内侧通过四个左减震弹簧连接左夹紧板四角位置，所述左固定板顶部固定连接安装顶板，所述安装顶板中部镶嵌有散热风扇，所述支撑板另一侧顶部通过滑块与滑槽的结构连接右固定板，所述右固定板内侧通过四个右减震弹簧连接右夹紧板四角位置，所述右固定板外侧中心位置通过连接杆连接推拉把手，靠近所述右固定板一侧的所述支撑板设有贯穿所述支撑板的限位孔，所述限位孔设有与之相配套的限位销。
进一步而言，所述支撑板设为长方形结构，且设为不锈钢材质。
进一步而言，所述左夹紧板与右夹紧板的尺寸大小一致。
进一步而言，所述滑槽设于靠近所述右固定板一侧的所述支撑板的顶部两侧，所述滑块固定连接所述右固定板底部两侧。
进一步而言，所述左固定板的最顶部高度高于所述右固定板的最顶部高度。
进一步而言，所述滑块上设有与所述限位销结构相配套的通孔。
本实用新型有益效果：本实用新型通过纵向方向上的支撑腿上的减震弹簧与横向方向上的左夹紧板连接的左减震弹簧与右夹紧板连接的右减震弹簧的结合设计，使得音响能够在横向与纵向方向实现双重减震效果，有力延长音响的使用时间，通过滑块与滑槽的结构连接右固定板与推拉把手的设计，使得右夹紧板的位置能够根据音响需要的空间进行自由调节，操作方便，大大增加了固定摆放架的适用范围，通过散热风扇的设计，在音响工作中，能够进行快速的散热工作，保障音响的正常使用，结构设计巧妙，功能多样，实用性强。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

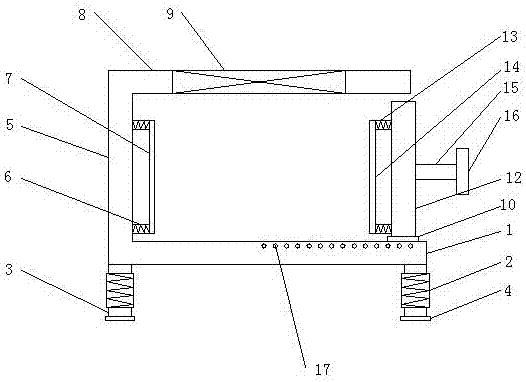

图1是本实用新型一种新型音响固定摆放架主视图。
图2是本实用新型一种新型音响固定摆放架俯视图。
图中标号：1、支撑板；2、减震弹簧；3、支撑腿；4、橡胶吸盘；5、左固定板；6、左减震弹簧；7、左夹紧板；8、安装顶板；9、散热风扇；10、滑块；11、滑槽；12、右固定板；13、右减震弹簧；14、右夹紧板；15、连接杆；16、推拉把手；17、限位孔；18、限位销。
具体实施方式
以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。
如图1-2所示，包括支撑板1，所述支撑板1底部四角位置均设有套设减震弹簧2的支撑腿3，用于支撑支撑板1，并对支撑板1进行纵向的减震工作，所述支撑腿3底部设有橡胶吸盘4，用于固定固定摆放架，所述支撑板1顶部一侧固定连接左固定板5，用于安装左减震弹簧6，所述左固定板5内侧通过四个左减震弹簧6连接左夹紧板7四角位置，对音响放置时进行固定与横向减震工作，所述左固定板5顶部固定连接安装顶板8，作为散热风扇9的安装载体，所述安装顶板8中部镶嵌有散热风扇9，用于音响进行散热工作，所述支撑板1另一侧顶部通过滑块10与滑槽11的结构连接右固定板12，滑块10与滑槽11连接的右固定板12便于调节右固定板12的位置，实现音响放置空间的调节，所述右固定板12内侧通过四个右减震弹簧13连接右夹紧板14四角位置，对音响放置时进行固定与横向减震工作，所述右固定板12外侧中心位置通过连接杆15连接推拉把手16，方便右固定板12移动，靠近所述右固定板12一侧的所述支撑板1设有贯穿所述支撑板1的限位孔17，作为限位销18的连接孔，所述限位孔17设有与之相配套的限位销18，用于对右固定板12进行位置固定工作。
更具体而言，所述支撑板1设为长方形结构，且设为不锈钢材质，强度高，延长使用时间，所述左夹紧板7与右夹紧板14的尺寸大小一致，结构设计合理，所述滑槽11设于靠近所述右固定板12一侧的所述支撑板1的顶部两侧，所述滑块10固定连接所述右固定板12底部两侧，所述左固定板5的最顶部高度高于所述右固定板12的最顶部高度，设计合理，所述滑块10上设有与所述限位销18结构相配套的通孔，方便限位销18的插入进行限位工作。
本实用新型改进于：在使用时，将音响放置在支撑板1顶部，通过推拉把手16推动右固定板12，使得右固定板12底部的滑块10在滑槽11上移动，移动到合适位置，通过限位销18插入限位孔17内，进行对右固定板12进行固定工作，在音响使用时，左减震弹簧6与右减震弹簧13进行横向的减震工作，减震弹簧2进行纵向的减震工作，开启散热风扇9对音响进行散热工作，利用橡胶吸盘4实现的固定摆放架进行固定工作。
以上为本实用新型较佳的实施方式，本实用新型所属领域的技术人员还能够对上述实施方式进行变更和修改，因此，本实用新型并不局限于上述的具体实施方式，凡是本领域技术人员在本实用新型的基础上所作的任何显而易见的改进、替换或变型均属于本实用新型的保护范围。
