技术领域
本实用新型属于弱电安装箱相关技术领域，具体涉及一种便于安装的可升降式弱电安装箱。
背景技术
可升降式弱电安装箱属于弱电箱的一种，顾名思义是较弱电压线路的集中箱，一般用于现代家居装修中，如网线，电话线，电脑的显示器，USB线，电视的VGA，色差，天线等都可以放置其中，而如果这些东西没有顺序的放，就是一大团线，非常乱，显得不和谐，还会影响清理，总之，弱电箱就是用来装这些设备和理线的。
现有的弱电安装箱技术存在以下问题：现有的弱电安装箱在实际的生活应用中还存在着一定的不足之处，现有的弱电安装箱在升降时操作麻烦不易升降，并且在安装时较为繁琐不便，使得给工作人员造成安装时的困难。
实用新型内容
本实用新型的目的在于提供一种便于安装的可升降式弱电安装箱，以解决上述背景技术中提出的现有的弱电安装箱在升降时操作麻烦，并且在安装时较为繁琐不便的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于安装的可升降式弱电安装箱，包括挡雨盖和弱电箱，所述挡雨盖安装在弱电箱的上端外壁上，所述弱电箱的前端外壁上设置有箱门，所述箱门的前端外壁上设置有锁孔，所述弱电箱的下端设置有箱座，所述箱座的下端外壁内部设置有安装圈，所述弱电箱的正下方设置有支撑杆，所述支撑杆的圆周内部设置有升降杆，所述升降杆靠上侧的圆周外壁上设置有安装杆，所述安装杆和箱座通过杆孔固定连接，所述支撑杆的前端外壁上设置有夹块，所述夹块共设置有两个，两个所述夹块通过螺纹杆固定连接，所述夹块的右端外壁上设置有固定螺帽，所述夹块的左端外壁上设置有旋转器，所述螺纹杆的最左端穿过夹块并设置在旋转器的内部，所述旋转器上设置有螺纹圈，所述螺纹圈的正左方设置有把手，所述把手和螺纹圈通过连接筒固定连接，所述支撑杆的下端设置有底座，所述底座和支撑杆通过支撑架固定连接，所述底座的上端外壁内部设置有固定孔。
优选的，所述支撑架共设置有三个，三个所述支撑架的形状大小均相同。
优选的，所述安装杆共设置有三个，三个所述安装杆的形状大小均相同，三个所述安装杆相邻两安装杆之间的夹角均为一百二十度。
优选的，所述支撑杆和底座相互之间保持相对垂直状态。
优选的，所述升降杆的直径为九厘米，所述升降杆的直径略小于支撑杆的内径。
优选的，所述底座和支撑架之间通过焊接固定连接，所述底座和支撑杆之间通过焊接固定连接，所述支撑杆和支撑架之间通过焊接固定连接。
与现有弱电安装箱技术相比，本实用新型提供了一种便于安装的可升降式弱电安装箱，具备以下有益效果：
本实用新型一种便于安装的可升降式弱电安装箱在现有的弱电安装箱的基础上进行改进，在现有的弱电安装箱上新增加了安装杆、杆孔、安装圈、旋转器和夹块等构件，利用这些新增加的构件使得可升降式弱电安装箱的升降变得简单，并且安装时更加便捷，通过旋转器的转动，使得两夹块由于旋转器在螺纹杆上的旋转逐渐紧密或松弛，可以调节支撑杆靠上侧位置的松紧度，从而轻松的实现弱电箱的升降，在将底座和支撑架固定完成之后，利用升降杆圆周外壁上的安装杆，使其固定在箱座下端内部的杆孔和安装圈中，可以实现弱电箱的简单方便安装，使得弱电箱的安装过程操作简单；
本实用新型一种便于安装的可升降式弱电安装箱在现有的弱电安装箱的基础上进行改进，在现有的弱电安装箱新增加了安装杆、杆孔、安装圈、旋转器和夹块等构件，其中安装杆设置在升降杆靠上侧的圆周外壁上，安装圈设置在箱座下端外壁内部，在安装圈的四周设置有杆孔，将箱座下端的杆孔对准升降杆上的安装杆，将安装杆套接在杆孔中，升降杆的上端套接在安装圈中，使得整个弱电箱简单高效的进行安装，再通过转动旋转器上把手，使得连接筒和螺纹圈在螺纹杆上转动，由于固定螺母的固定作用，使得两个夹块之间的松紧度可以调节，从而使得支撑杆内部的升降杆可以上下移动，方便调节弱电箱的的高度。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制，在附图中：

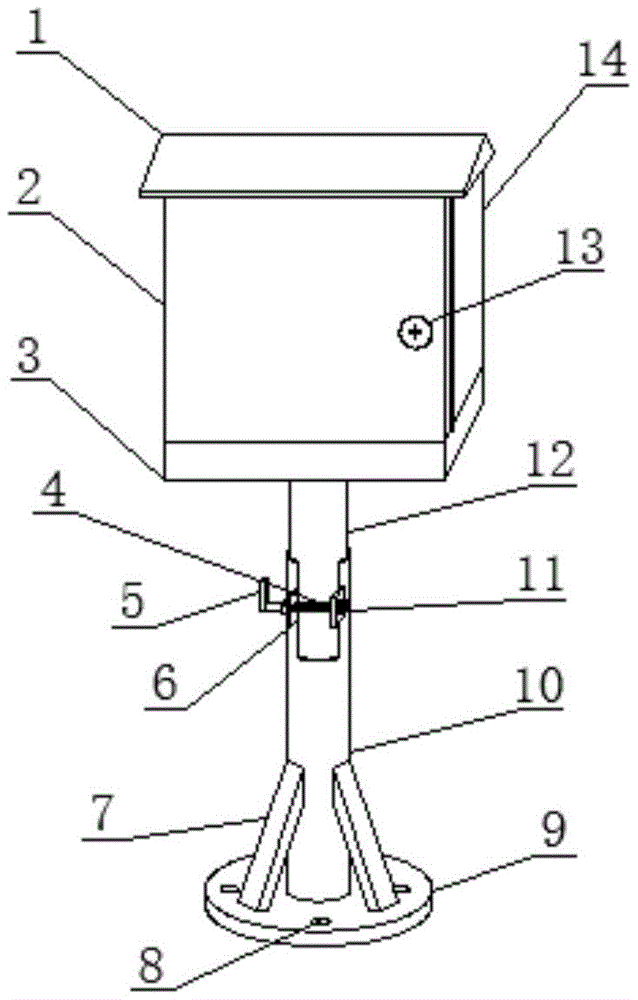

图1为本实用新型提出的一种便于安装的可升降式弱电安装箱立体结构示意图；
图2为本实用新型提出的一种便于安装的可升降式弱电安装箱升降杆结构示意图；
图3为本实用新型提出的箱座结构示意图；
图4为本实用新型提出的旋转器结构示意图；
图中：1、挡雨盖；2、箱门；3、箱座；4、螺纹杆；5、旋转器；6、夹块；7、支撑架；8、固定孔；9、底座；10、支撑杆；11、固定螺帽；12、升降杆；13、锁孔；14、弱电箱；15、安装杆；16、安装圈；17、杆孔；18、把手；19、螺纹圈；20、连接筒。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种便于安装的可升降式弱电安装箱，包括挡雨盖1和弱电箱14，挡雨盖1安装在弱电箱14的上端外壁上，弱电箱14的前端外壁上设置有箱门2，箱门2的前端外壁上设置有锁孔13，弱电箱14的下端设置有箱座3，箱座3的下端外壁内部设置有安装圈16，弱电箱14的正下方设置有支撑杆10，支撑杆10和底座9相互之间保持相对垂直状态，支撑杆10和底座9的垂直关系有利于支撑杆10和底座9之间结构的稳定，使得整个设备在工作过程中的稳定牢靠，支撑杆10的圆周内部设置有升降杆12，升降杆12的直径为九厘米，升降杆12的直径略小于支撑杆10的内径，这样可以保证升降杆12能够在支撑杆10的内部进行顺利滑动，利用升降杆12和支撑杆10的共同作用，使得升降杆12可以在支撑杆10中上升和下降，升降杆12靠上侧的圆周外壁上设置有安装杆15，安装杆15共设置有三个，三个安装杆15的形状大小均相同，三个安装杆15相邻两安装杆15之间的夹角均为一百二十度，通过三个形状大小均相同的安装杆15将升降杆12和箱座3固定连接，使得弱电箱14的安装简单方便，安装杆15和箱座3通过杆孔17固定连接。
一种便于安装的可升降式弱电安装箱，支撑杆10的前端外壁上设置有夹块6，夹块6共设置有两个，两个夹块6通过螺纹杆4固定连接，夹块6的右端外壁上设置有固定螺帽11，夹块6的左端外壁上设置有旋转器5，螺纹杆4的最左端穿过夹块6并设置在旋转器5的内部，旋转器5上设置有螺纹圈19，螺纹圈19的正左方设置有把手18，把手18和螺纹圈19通过连接筒20固定连接，支撑杆10的下端设置有底座9，底座9和支撑架7之间通过焊接固定连接，底座9和支撑杆10之间通过焊接固定连接，支撑杆10和支撑架7之间通过焊接固定连接，底座9与支撑架7和支撑杆10之间均通过焊接固定连接，使得底座9与支撑架7和支撑杆10之间的稳定性大大提高，确保了真个装置的安全可靠，底座9和支撑杆10通过支撑架7固定连接，支撑架7共设置有三个，三个支撑架7的形状大小均相同，三个形状大小均相同的支撑架7连接着底座9和支撑杆10，利用支撑架7维持底座9和支撑杆10之间的稳定，增加安全性能，底座9的上端外壁内部设置有固定孔8。
本实用新型的工作原理及使用流程：本实用新型一种便于安装的可升降式弱电安装箱在现有的弱电安装箱新增加了安装杆15、杆孔17、安装圈16、旋转器5和夹块6等构件，通过旋转器5的转动，使得两夹块6由于旋转器5在螺纹杆4上的旋转逐渐紧密或松弛，可以调节支撑杆10靠上侧位置的松紧度，使得升降杆12能够在支撑杆10内部进行上下位移，从而轻松的实现弱电箱14的升降，在将底座9和支撑架7固定完成之后，利用升降杆12圆周外壁上的安装杆15，使其固定在箱座3下端内部的杆孔17中，其中，升降杆12的最上端会套接在箱座3下端的安装圈16内部，使得弱电箱14能够稳定安全的进行安装，本实用新型利用这些新增加的构件使得可升降式弱电安装箱的升降变得简单，并且安装时更加便捷，本实用新型安装好过后，将底座9通过向固定孔8中旋进螺丝，使底座9和地面固定安放，支撑杆10和底座9之间的支撑架7为其增加牢固性，本实用新型一种便于安装的可升降式弱电安装箱在现有的弱电安装箱上新增加了安装杆15、杆孔17、安装圈16、旋转器5和夹块6等构件，其中安装杆15设置在升降杆12靠上侧的圆周外壁上，安装圈16设置在箱座3下端外壁内部，在安装圈16的四周设置有杆孔17，将箱座3下端的杆孔17对准升降杆12上的安装杆15，将安装杆15套接在杆孔17中，升降杆12的上端套接在安装圈16中，使得整个弱电箱14简单高效的进行安装，再通过转动旋转器5上把手18，使得连接筒20和螺纹圈19在螺纹杆4上转动，由于固定螺母的固定作用，使得两个夹块6之间的松紧度可以调节，这样可以使支撑杆10靠上侧位置的松紧度也可随之变动，从而使得支撑杆10内部的升降杆12可以进行上下移动，本实用新型使升降杆12上端的弱电箱14的高度可以方便调整和简便安装。
