技术领域
本实用新型涉及电竞设备领域，具体为一种具有自锁功能的电机座椅。
背景技术
电子竞技（ElectronicSports）就是电子游戏比赛达到“竞技”层面的体育项目。电子竞技运动就是利用电子设备作为运动器械进行的、人与人之间的智力对抗运动。通过运动，可以锻炼和提高参与者的思维能力、反应能力、心眼四肢协调能力和意志力，培养团队精神。电子竞技也是一种职业，和棋艺等非电子游戏比赛类似。
简称为电竞椅。其中电子竞技就是电子游戏比赛达到“竞技”层面的活动。电子竞技运动就是利用电子设备作为运动器械进行的、人与人之间的智力对抗运动。电竞椅的设计符合人体工程学，便于用户的操作及体验，由于部分游戏要求用户精力的高度投入及长时间保持坐姿，电竞椅可以保证用户的舒适度。现有的电竞座椅底部都会配合万向轮，万向轮使电竞选手们，可以更加方便的调节电竞座椅的位置。但是同时，万向轮的设置，也会给电竞座椅带来不好的一面是，稳定性会变差，在使用的过程中，座椅很容易就会发生移动，给选手的发挥造成一定的影响。
实用新型内容
（一）解决的技术问题
针对现有技术的不足，本实用新型提供了一种具有自锁功能的电机座椅，具备自锁功能等优点，解决了背景技术中提到的，现有的电竞座椅稳定性差，影响选手发挥的问题。
（二）技术方案
为实现上述实用新型目的，本实用新型提供如下技术方案：一种具有自锁功能的电竞座椅，包括座椅本体，以及设置在座椅本体背面的靠背和两侧的扶手，所述座椅本体的底部设置有支撑柱，所述支撑柱通过连接部件与座椅本体之间连接，所述支撑柱的底部固定安装有固定块，所述固定块的侧壁与连杆的一端固定连接，所述连杆远离固定块的一端与支撑腿的侧壁固定连接，所述支撑腿的底部活动安装有万向轮。
所述万向轮包括外壳，所述外壳的底部呈开口状，所述外壳的顶部通过轴承与支撑腿的底端活动连接，所述外壳的内部固定安装有固定轴，所述固定轴的两端分别与外壳内壁的两侧固定连接，所述固定轴的外表面活动套接有滚筒，所述滚筒的外表面固定套接有凸环，所述凸环的底部传出外壳并延伸至外壳的外侧，所述凸环的数量为两个，且滚筒的外表面并且位于两个凸环之间还固定套接有齿轮环。
所述座椅本体的底部固定安装有连接块，所述连接块的底端固定安装有第一压杆，所述第一压杆的底部与升降架的顶部固定连接，所述升降架的底部固安装有第二压杆，所述第二压杆的底端贯穿支撑腿并延伸至外壳的内部，且第二压杆的底端固定安装有滑块，所述滑块的底部固定安装有与齿轮环相适配的限位卡齿，所述限位卡齿位于齿轮环的正上方
优选的，外壳包括圆形外壳，圆形外壳的顶部一体呈现有一个空心柱体，所述空心柱体的外表面与轴承的内壁固定连接，轴承镶嵌在支撑腿的底部。
优选的，所述滑块滑动安装在空心柱体的内部，且滑块的侧壁与空心柱体的内侧壁之间滑动连接，且滑块呈圆柱状。
优选的，所述凸环的外表面固定套接有橡胶防滑套。
优选的，所述连接部件包括空心块体，空心块体的底部贯穿设置有套管，所述支撑柱的顶端贯穿套管并延伸至空心块体的内部。
优选的，所述支撑柱延伸至空心块体内部的一端固定安装有限位块。
优选的，所述空心块体的底部与固定块的顶部之间设置有弹簧，所述弹簧缠绕在支撑柱的外表面。
优选的，所述连杆的数量为四根，且四根连杆呈环形等距离的排列在固定块的外表面。
（三）有益效果
与现有技术相比，本实用新型提供了一种具有自锁功能的电竞座椅，具备以下有益效果：
1、该一种具有自锁功能的电竞座椅，通过设置万向轮，从而减少电竞座椅与地面之间的摩擦力，从而方便使用者，调整座椅的位置，方便电竞座椅的移动，并且通过在电竞座椅的内部设置齿轮环和限位卡齿的配合，当限位卡齿与齿轮环啮合时，对万向轮进行锁紧，从而使万向轮无法进行移动，避免使用者在使用的过程中，座椅发生移动，影响发挥的情况出现。
2、该一种具有自锁功能的电竞座椅，通过设置连接部件和支撑柱的配合，从而使座椅本体与固定块之间的距离是可以调节的，通过调节座椅本体与固定块之间的距离，从而配合第一压杆、升降架和第二压杆的作用下，调节滑块与齿轮环的位置。
3、该一种具有自锁功能的电竞座椅，通过在空心块体与固定块之间设置弹簧，从而增加座椅的缓冲能力，使使用者在使用的时候更加的舒适。
附图说明

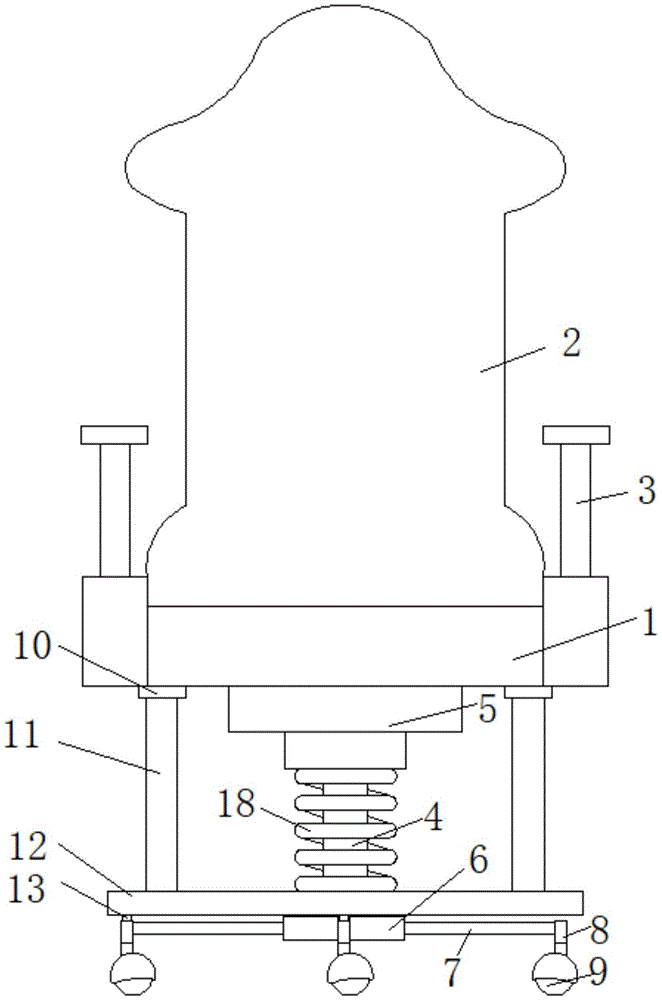

图1为本实用新型结构示意图；
图2为本实用新型万向轮的剖面图；
图3为本实用新型连接部件的结构剖面图。
图中：1座椅本体、2靠背、3扶手、4支撑柱、5连接部件、501空心块体、502套管、6固定块、7连杆、8支撑腿、9万向轮、901外壳、902固定轴、903滚筒、904凸环、905齿轮环、10固定块、11第一压杆、12升降架、13第二压杆、14滑块、15限位卡齿、16橡胶防滑套、17限位块、18弹簧。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3。
如图1所示，一种具有自锁功能的电竞座椅，包括座椅本体1，以及设置在座椅本体1背面的靠背2和两侧的扶手3，所述座椅本体1的底部设置有支撑柱4，所述支撑柱4通过连接部件5与座椅本体1之间连接，所述支撑柱4的底部固定安装有固定块6，所述固定块6的侧壁与连杆7的一端固定连接，所述连杆7远离固定块6的一端与支撑腿8的侧壁固定连接，所述支撑腿8的底部活动安装有万向轮9。
如图2所示所述万向轮9包括外壳901，所述外壳901的底部呈开口状，所述外壳901的顶部通过轴承与支撑腿8的底端活动连接，所述外壳901的内部固定安装有固定轴902，所述固定轴902的两端分别与外壳901内壁的两侧固定连接，所述固定轴902的外表面活动套接有滚筒903，所述滚筒903的外表面固定套接有凸环904，所述凸环904的底部传出外壳901并延伸至外壳901的外侧，所述凸环904的数量为两个，且滚筒903的外表面并且位于两个凸环904之间还固定套接有齿轮环905。
如图1所示，所述座椅本体1的底部固定安装有连接块10，所述连接块10的底端固定安装有第一压杆11，所述第一压杆11的底部与升降架12的顶部固定连接，所述升降架12的底部固安装有第二压杆13，所述第二压杆13的底端贯穿支撑腿8并延伸至外壳901的内部，且第二压杆13的底端固定安装有滑块14，所述滑块14的底部固定安装有与齿轮环905相适配的限位卡齿15，所述限位卡齿15位于齿轮环905的正上方。
如图1、2和3所示，在本实施例中：所述外壳901包括圆形外壳，圆形外壳的顶部一体呈现有一个空心柱体，空心柱体的外表面与轴承的内壁固定连接，轴承镶嵌在支撑腿8的底部。所述滑块14滑动安装在空心柱体的内部，且滑块14的侧壁与空心柱体的内侧壁之间滑动连接，且滑块14呈圆柱状。所述凸环904的外表面固定套接有橡胶防滑套16。所述连接部件5包括空心块体501，空心块体501的底部贯穿设置有套管502，所述支撑柱4的顶端贯穿套管502并延伸至空心块体501的内部。所述支撑柱4延伸至空心块体501内部的一端固定安装有限位块17。所述空心块体501的底部与固定块6的顶部之间设置有弹簧18，所述弹簧18缠绕在支撑柱4的外表面。通过在空心块体501与固定块6之间设置弹簧18，从而增加座椅的缓冲能力，使使用者在使用的时候更加的舒适。所述连杆7的数量为四根，且四根连杆4呈环形等距离的排列在固定块6的外表面。通过设置万向轮9，从而减少电竞座椅与地面之间的摩擦力，从而方便使用者，调整座椅的位置，方便电竞座椅的移动，并且通过在电竞座椅的内部设置齿轮环905和限位卡齿15的配合，当限位卡齿15与齿轮环905啮合时，对万向轮9进行锁紧，从而使万向轮8无法进行移动，避免使用者在使用的过程中，座椅发生移动，影响发挥的情况出现。通过设置连接部件5和支撑柱4的配合，从而使座椅本体1与固定块6之间的距离是可以调节的，通过调节座椅本体1与固定块6之间的距离，从而配合第一压杆11、升降架12和第二压杆13的作用下，调节滑块14与齿轮环905的位置。
在使用时，在用户座到座椅上之前，滑块14底部的限位卡齿15位于齿轮环905的上方，此时万向轮9可以随意的进行滑动，当用户坐到座椅上之后，受到压力的作用，使座椅本体1向下进行移动，当座椅本体1向下进行移动时会使第一压杆11向下进行移动，同时第一压杆11会推动升降架12和第二压杆13向下进行移动，当第二压杆13向下进行移动的时候，会推动滑块14向下进行移动，从而使限位卡齿15与齿轮环905接触，从而对滚筒903进行限位，使滚筒903无法进行转动，从而进行锁死，避免使用者在使用的时候座椅发生移动的情况。
综上所述，该一种具有自锁功能的电竞座椅，通过设置万向轮9，从而减少电竞座椅与地面之间的摩擦力，从而方便使用者，调整座椅的位置，方便电竞座椅的移动，并且通过在电竞座椅的内部设置齿轮环905和限位卡齿15的配合，当限位卡齿15与齿轮环905啮合时，对万向轮9进行锁紧，从而使万向轮8无法进行移动，避免使用者在使用的过程中，座椅发生移动，影响发挥的情况出现。
该一种具有自锁功能的电竞座椅，通过设置连接部件5和支撑柱4的配合，从而使座椅本体1与固定块6之间的距离是可以调节的，通过调节座椅本体1与固定块6之间的距离，从而配合第一压杆11、升降架12和第二压杆13的作用下，调节滑块14与齿轮环905的位置。
该一种具有自锁功能的电竞座椅，通过在空心块体501与固定块6之间设置弹簧18，从而增加座椅的缓冲能力，使使用者在使用的时候更加的舒适。
在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
