技术领域
本实用新型涉及电竞设备技术领域，具体为一种稳定性好的电竞座椅。
背景技术
电子竞技（ElectronicSports）就是电子游戏比赛达到“竞技”层面的体育项目。电子竞技运动就是利用电子设备作为运动器械进行的、人与人之间的智力对抗运动。通过运动，可以锻炼和提高参与者的思维能力、反应能力、心眼四肢协调能力和意志力，培养团队精神。电子竞技也是一种职业，和棋艺等非电子游戏比赛类似。
对电子竞技的选手来说，一张好的电机座椅可以帮助选手调整坐姿帮助选手发挥，提高选手成绩。为了方便选手调节座椅位置，因此，现有的电竞座椅的底部都会配备万向轮，但是万向轮的设置，使电竞座椅的稳定性变得特别的差，选手在使用的时候，很容易出现，座椅发生打滑的情况，而影响选手的发挥。
实用新型内容
本实用新型的目的在于提供一种稳定性好的电竞座椅，用以解决背景技术中提到的，现有的电竞座椅在使用的时候底部的万向轮导致电竞座椅容易发生打滑的情况，影响选手发挥。
技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种稳定性好的电竞座椅，包括座椅本体，所述座椅本体的底部固定安装有空心的支柱，所述支柱的底部固定安装有支撑板，所述支撑板的外表面套接有上下移动的升降板，所述升降板的侧壁上固定安装有固定块，所述固定块的一侧通过螺栓固定安装有支撑腿，所述支撑腿的底部活动安装有万向轮，所述支撑板上并且位于支撑退的正下方开设有与万向轮大小相适配的通孔。
所述支柱的内部呈空心状，且支柱的内部活动安装有可转动的螺纹杆，所述螺纹杆的顶端和底端均通过轴承与支柱内壁的顶部和底部活动连接，所述螺纹杆的外表面螺纹安装有螺母，所述螺母的侧壁上固定连接有连接块，所述支柱上设置有竖直的通槽，所述连接块远离螺母的一端贯穿通槽并延伸至支柱的外侧，所述连接块穿出通槽的一侧与升降板的内壁固定连接。
所述座椅本体的底部并且位于支柱的一侧固定安装有电机箱，所述电机箱的内部固定安装有伺服电机，所述伺服电机的输出端一次贯穿电机箱和支柱并延伸至支柱的空腔内，所述伺服电机的输出端上通过联轴器固定安装有蜗杆，所述蜗杆远离伺服电机输出轴的一端通过轴承与支柱内壁的侧壁活动连接，所述螺纹杆的外表面并且对于蜗杆的位置处固定套接有蜗轮，所述蜗轮与蜗杆的外表面传动连接。
进一步的，所述支撑板的底部粘接有橡胶防滑垫，所述橡胶防滑垫通过粘合剂粘接在支撑板的底部，且橡胶防滑垫的底部呈粗糙面设置。
进一步的，所述支撑腿与升降板之间还固定连接有支杆，所述支杆的一端固定在支撑腿上，且支杆的另一端固定在升降板的底部。
进一步的，所述电机箱的外表面上开设有若干个贯穿电机箱的散热孔，所述散热孔呈矩形排布在电机箱的正面。
进一步的，所述电机箱的内部固定安装有减震支架，所述减震支架对称设置在伺服电机的顶部和底部。
进一步的，所述减震支架包括上板体和下板体，所述上板体和下板体之间设置有缓冲元件。
进一步的，所述缓冲元件包括套管所述套管的内部滑动安装有活塞，所述活塞上贯穿设置有滑杆，所述滑杆与活塞之间固定连接，且滑杆的一端贯穿套管并延伸至套管的外侧，且活塞的顶部与套管内壁的顶部之间设置有弹簧，所述弹簧缠绕在滑杆的外表面。
进一步的，所述支撑腿的数量为四根，且四根支撑腿呈环形等距离的排列在升降板的外表面。
有益效果
相比较现有技术，本实用新型通过设置支撑板和万向轮的配合，在使用的过程中，选手可通过电机调节万向轮的高度，通过调节万向轮的高度，从而调节座椅的稳定性，选手在调节座椅位置时，使万向轮与地面接触，当调节好位置时，使万向轮与地面脱离，从而增加电竞座椅的稳定性。
本实用新型通过设置减震支架，通过在电机箱和电机之间设置减震支架，电机在工作的时候都会发生抖动，通过减震支架的设置，从而减少电机在使用的时候产生的抖动，直接作用到座椅本体上，导致座椅本体发生抖动，影响选手体验的情况。
最后本实用新型通过设置螺纹杆和螺母的配合，使万向轮的高度更加的稳定，避免在选手的压力下，从而导致万向轮向上进行移动。并且通过设置支杆，从而使支撑腿与固定块之间形成一个三角形，增加支撑腿的稳定性。
附图说明

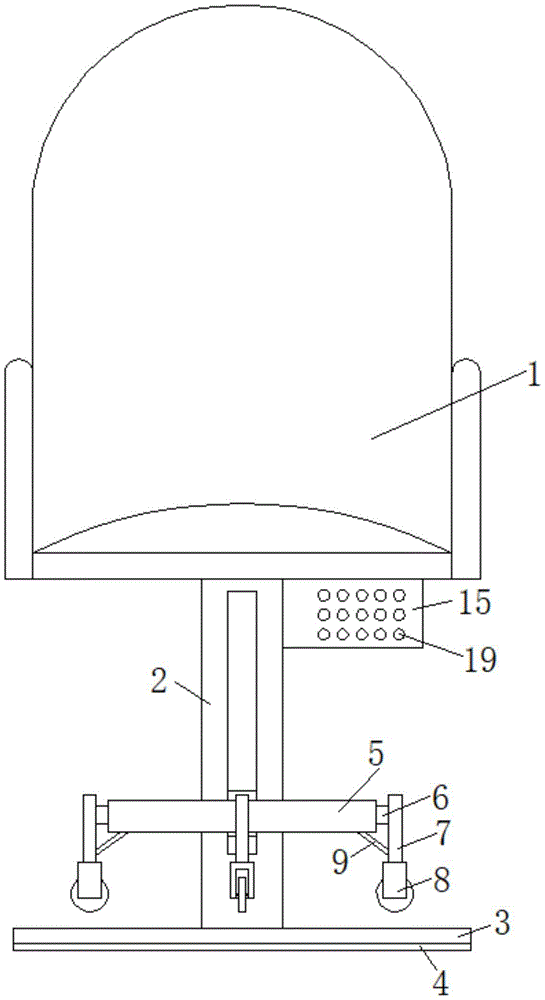

图1为本实用新型结构示意图；
图2为本实用新型支撑板的结构示意图；
图3为本实用新型支柱的剖面图；
图4为本实用新型电机箱的剖面图；
图5为本实用新型缓冲部件的结构示意图。
其中，1座椅本体、2支柱、3支撑板、4橡胶防滑垫、5升降板、6固定块、7支撑腿、8万向轮、9支杆、10通孔、11螺纹杆、12螺母、13连接块、14通槽、15电机箱、16伺服电机、17蜗杆、18蜗轮、19散热孔、20减震支架、201上板体、202下板体、203缓冲元件、21套管、22活塞、23滑杆、24弹簧。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-5所示，本实用新型实施例提供一种稳定性好的电竞座椅，包括座椅本体1，所述座椅本体1的底部固定安装有空心的支柱2，所述支柱2的底部固定安装有支撑板3，所述支撑板3的外表面套接有上下移动的升降板5，所述升降板5的侧壁上固定安装有固定块6，所述固定块6的一侧通过螺栓固定安装有支撑腿7，所述支撑腿7的底部活动安装有万向轮8，所述支撑板3上并且位于支撑退7的正下方开设有与万向轮8大小相适配的通孔10。
所述支柱2的内部呈空心状，且支柱2的内部活动安装有可转动的螺纹杆11，所述螺纹杆11的顶端和底端均通过轴承与支柱2内壁的顶部和底部活动连接，所述螺纹杆11的外表面螺纹安装有螺母12，所述螺母12的侧壁上固定连接有连接块13，所述支柱2上设置有竖直的通槽14，所述连接块13远离螺母12的一端贯穿通槽14并延伸至支柱2的外侧，所述连接块13穿出通槽14的一侧与升降板5的内壁固定连接。
所述座椅本体1的底部并且位于支柱2的一侧固定安装有电机箱15，所述电机箱15的内部固定安装有伺服电机16，所述伺服电机16的输出端一次贯穿电机箱15和支柱2并延伸至支柱2的空腔内，所述伺服电机16的输出端上通过联轴器固定安装有蜗杆17，所述蜗杆17远离伺服电机16输出轴的一端通过轴承与支柱2内壁的侧壁活动连接，所述螺纹杆11的外表面并且对于蜗杆17的位置处固定套接有蜗轮18，所述蜗轮18与蜗杆17的外表面传动连接。
在本实施例中：支撑板3的底部粘接有橡胶防滑垫4，所述橡胶防滑垫4通过粘合剂粘接在支撑板3的底部，且橡胶防滑垫4的底部呈粗糙面设置。支撑腿7与升降板5之间还固定连接有支杆9，所述支杆9的一端固定在支撑腿7上，且支杆9的另一端固定在升降板5的底部。电机箱15的外表面上开设有若干个贯穿电机箱15的散热孔19，所述散热孔19呈矩形排布在电机箱15的正面。电机箱15的内部固定安装有减震支架20，所述减震支架20对称设置在伺服电机16的顶部和底部。减震支架20包括上板体201和下板体202，所述上板体201和下板体202之间设置有缓冲元件203。缓冲元件203包括套管21所述套管21的内部滑动安装有活塞22，所述活塞22上贯穿设置有滑杆23，所述滑杆23与活塞22之间固定连接，且滑杆23的一端贯穿套管21并延伸至套管21的外侧，且活塞22的顶部与套管21内壁的顶部之间设置有弹簧24，所述弹簧24缠绕在滑杆23的外表面。通过设置减震支架20，通过在电机箱15和电机之间设置减震支架20，电机在工作的时候都会发生抖动，通过减震支架20的设置，从而减少电机在使用的时候产生的抖动，直接作用到座椅本体1上，导致座椅本体1发生抖动，影响选手体验的情况。支撑腿7的数量为四根，且四根支撑腿7呈环形等距离的排列在升降板5的外表面。通过设置支撑板3和万向轮8的配合，在使用的过程中，选手可通过电机调节万向轮8的高度，通过调节万向轮8的高度，从而调节座椅的稳定性，选手在调节座椅位置时，使万向轮8与地面接触，当调节好位置时，使万向轮8与地面脱离，从而增加电竞座椅的稳定性。
在使用时，当选手需要调节座椅位置时，启动伺服电机16，当伺服电机16启动后，伺服电机16带动蜗杆17进行转动，当蜗杆17进行转动时，当蜗杆17进行转动时配合蜗轮18，从而使螺纹杆11进行转动，当螺纹杆11进行转动时，由于螺母12配合连接块13与通槽14，从而使螺母12无法进行转动，从而使螺母12向下进行移动，当螺母12向下进行移动时，会带动固定块6向下进行移动，当固定块6向下进行移动时，支撑腿7底部的万向轮穿过支撑板3上的通孔10与地面接触，并将支撑板3顶起，此时方便座椅进行移动，调节座椅的位置，在调节好座椅的位置时，反向启动伺服电机16，伺服电机16反向工作时，会使万向轮8与地面脱离，此时支撑板3底部的橡胶防滑垫4与地面接触，增加座椅的稳定性。
综上所述：本实用新型通过设置支撑板3和万向轮8的配合，在使用的过程中，选手可通过电机调节万向轮8的高度，通过调节万向轮8的高度，从而调节座椅的稳定性，选手在调节座椅位置时，使万向轮8与地面接触，当调节好位置时，使万向轮8与地面脱离，从而增加电竞座椅的稳定性。
通过设置减震支架20，通过在电机箱15和电机之间设置减震支架20，电机在工作的时候都会发生抖动，通过减震支架20的设置，从而减少电机在使用的时候产生的抖动，直接作用到座椅本体1上，导致座椅本体1发生抖动，影响选手体验的情况。
通过设置螺纹杆11和螺母12的配合，使万向轮8的高度更加的稳定，避免在选手的压力下，从而导致万向轮8向上进行移动。并且通过设置支杆9，从而使支撑腿7与固定块6之间形成一个三角形，增加支撑腿的稳定性。
在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
