技术领域
本实用新型涉及擦鞋工具技术领域，具体为一种功能型手提式传统擦鞋工具。
背景技术
皮鞋是指以天然皮革为鞋面，以皮革或橡胶、塑料、PU发泡、PVC等为鞋底，经缝绱、胶粘或注塑等工艺加工成型的鞋类。皮鞋透气、吸湿，具有良好的卫生性能，是各类鞋靴中品位最高的鞋，几千年前，人类的祖先就有了穿鞋的习惯，用兽皮裹足、从皮造履到现代皮鞋，皮鞋的历史相当悠久。在中国，现代皮鞋的生产还只有120多年的历史，但由于皮鞋的造型、款式、结构以及穿着功能都胜其它鞋类，因此，皮鞋生产发展迅猛。当今，皮鞋已成为人们最喜爱的一种鞋类，成为美化人民生活的大宗商品之一，在服饰类中成为“举足轻重”的产品，在现实生活中有一种特殊的行业就是擦鞋，在一些人口密集的场所随处可见，擦鞋过程中经常需要携带许多的工具，比如凳子、刷子和鞋油等等，造成携带不便的情况，针对此种情况需要一种综合使用的擦鞋工具来解决此问题。
实用新型内容
（一）解决的技术问题
针对现有技术的不足，本实用新型提供了一种可乘坐且舒适性较高、擦鞋工具携带方便的功能型手提式传统擦鞋工具。
（二）技术方案
为实现上述目的，本实用新型提供如下技术方案：一种功能型手提式传统擦鞋工具，包括放置箱体，所述放置箱体的上表面滑动连接有活动板，所述放置箱体的表面铰接有调节板，所述活动板的表面开设有滑槽，所述滑槽的内壁滑动连接有螺纹杆，所述螺纹杆的一端与调节板的表面固定连接，所述螺纹杆的表面螺纹连接有限位螺母，所述限位螺母的表面与活动板的表面滑动连接，所述活动板的表面开设有限位槽，所述限位槽的内壁滑动连接有连接板，所述连接板的表面固定连接有软垫，所述放置箱体的内底壁固定连接有分隔板，所述分隔板的上表面固定连接有限位板，所述限位板的表面开设有第一限位孔，所述第一限位孔的内壁固定连接有第一限位弹簧，所述第一限位弹簧的一端固定连接有第一限位杆，所述活动板的表面开设有第二限位孔，所述第二限位孔的内壁与第一限位杆的表面滑动连接，所述第一限位孔的上表面开设有滑道，所述滑道的内壁滑动连接有调节杆，所述调节杆的一端与第一限位杆的表面固定连接，所述第一限位杆的另一端固定连接有连接块，所述连接块的表面与活动板的上表面滑动连接，所述放置箱体的表面开设有内凹槽，所述内凹槽的内壁固定连接有转轴，所述转轴的表面套接有伸缩管，所述伸缩管的内壁滑动连接有伸缩杆，所述伸缩杆的表面开设有第一内凹口，所述第一内凹口的内壁固定连接有第二限位弹簧，所述第二限位弹簧的一端固定连接有第二限位杆，所述伸缩管的表面开设有第三限位孔，所述第二限位杆的表面与第三限位孔的内壁滑动连接，所述伸缩杆的一端开设有滑孔，所述滑孔的内壁滑动连接有支撑杆，所述支撑杆的表面开设有第二内凹口，所述第二内凹口的内壁固定连接有第三限位弹簧，所述第三限位弹簧的一端固定连接有第三限位杆。
优选的，所述活动板的下表面开设有支撑口，所述支撑口的数量为两个。
优选的，所述限位板的上表面固定连接有架脚板，所述架脚板的位置位于限位板的对称中心线上。
优选的，所述调节板的数量为四根，四根所述调节板的长度相等。
优选的，所述放置箱体的表面分别固定连接有万向轮和拉手，所述万向轮的数量为四个。
优选的，所述滑孔的内壁开设有第四限位孔，所述第三限位杆的一端与第四限位孔的内壁滑动连接，所述内凹槽的内壁固定连接有卡环，所述卡环的内圈与支撑杆的表面滑动连接。
优选的，所述伸缩管的直径小于内凹槽的深度，所述内凹槽的数量为两个。
优选的，所述活动板与限位板的上表面位于同一直线上，所述限位板的数量为两块。
（三）有益效果
本实用新型提供了一种功能型手提式传统擦鞋工具。具备以下有益效果：
（1）、该功能型手提式传统擦鞋工具，通过设置第一限位孔的内壁固定连接有第一限位弹簧，第一限位弹簧的一端固定连接有第一限位杆，活动板的表面开设有第二限位孔，第二限位孔的内壁与第一限位杆的表面滑动连接，第一限位孔的上表面开设有滑道，滑道的内壁滑动连接有调节杆，调节杆的一端与第一限位杆的表面固定连接，能够在使用过程中利用将调节杆向中间推动，利用调节杆带动第一限位杆克服第一限位弹簧的弹性，向第一限位孔的内部滑动，使得活动板与第一限位孔分离，活动板可以活动。
（2）、该功能型手提式传统擦鞋工具，通过设置活动板的表面开设有滑槽，滑槽的内壁滑动连接有螺纹杆，螺纹杆的一端与调节板的表面固定连接，螺纹杆的表面螺纹连接有限位螺母，能够在使用过程中利用转动调节板带动活动板活动，活动后可以在活动板表面乘坐，使得擦鞋时无需再携带凳子同时可以将工具放置于放置箱体内，在使用过程中当活动板表面做人时，将连接板从限位槽内壁抽出翻转连接板使得软垫表面朝上可提升舒适性。
（3）、该功能型手提式传统擦鞋工具，通过设置伸缩管的内壁滑动连接有伸缩杆，伸缩杆的表面开设有第一内凹口，第一内凹口的内壁固定连接有第二限位弹簧，第二限位弹簧的一端固定连接有第二限位杆，伸缩管的表面开设有第三限位孔，第二限位杆的表面与第三限位孔的内壁滑动连接，伸缩杆的一端开设有滑孔，滑孔的内壁滑动连接有支撑杆，能够在当活动板转动后，将支撑杆从滑孔的内壁伸出，将支撑杆与活动板下表面的支撑口的内壁连接，对活动板进行支撑方便活动板的使用。
附图说明

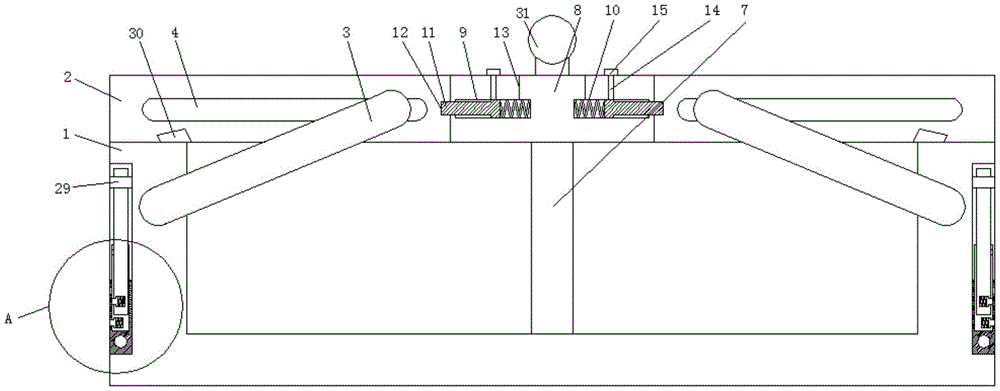

图1为本实用新型结构示意图；
图2为本实用新型图1中A处结构放大图；
图3为本实用新型活动板结构剖视图；
图4为本实用新型放置箱体结构俯视图；
图5为本实用新型放置箱体结构仰视图。
图中：1放置箱体、2活动板、3调节板、4滑槽、5螺纹杆、6限位螺母、7分隔板、8限位板、9第一限位孔、10第一限位弹簧、11第一限位杆、12第二限位孔、13滑道、14调节杆、15连接块、16内凹槽、17转轴、18伸缩管、19伸缩杆、20第一内凹口、21第二限位弹簧、22第二限位杆、23第三限位孔、24滑孔、25支撑杆、26第二内凹口、27第三限位弹簧、28第四限位孔、29卡环、30支撑口、31架脚板、32万向轮、33拉手、34限位槽、35连接板、36软垫。
具体实施方式
如图1-5所示，本实用新型提供一种技术方案：一种功能型手提式传统擦鞋工具，包括放置箱体1，放置箱体1的上表面滑动连接有活动板2，放置箱体1的表面铰接有调节板3，调节板3的数量为四根，四根调节板3的长度相等，活动板2的表面开设有滑槽4，滑槽4的内壁滑动连接有螺纹杆5，螺纹杆5的一端与调节板3的表面固定连接，螺纹杆5的表面螺纹连接有限位螺母6，限位螺母6的表面与活动板2的表面滑动连接，放置箱体1的内底壁固定连接有分隔板7，分隔板7的上表面固定连接有限位板8，活动板2与限位板8的上表面位于同一直线上，限位板8的数量为两块，限位板8的表面开设有第一限位孔9，第一限位孔9的内壁固定连接有第一限位弹簧10，第一限位弹簧10的一端固定连接有第一限位杆11，活动板2的表面开设有第二限位孔12，第二限位孔12的内壁与第一限位杆11的表面滑动连接，第一限位孔9的上表面开设有滑道13，滑道13的内壁滑动连接有调节杆14，调节杆14的一端与第一限位杆11的表面固定连接，第一限位杆11的另一端固定连接有连接块15，连接块15的表面与活动板2的上表面滑动连接，放置箱体1的表面开设有内凹槽16，内凹槽16的内壁固定连接有转轴17，转轴17的表面套接有伸缩管18，伸缩管18的直径小于内凹槽16的深度，内凹槽16的数量为两个，伸缩管18的内壁滑动连接有伸缩杆19，伸缩杆19的表面开设有第一内凹口20，第一内凹口20的内壁固定连接有第二限位弹簧21，第二限位弹簧21的一端固定连接有第二限位杆22，伸缩管18的表面开设有第三限位孔23，第二限位杆22的表面与第三限位孔23的内壁滑动连接，伸缩杆19的一端开设有滑孔24，滑孔24的内壁滑动连接有支撑杆25，支撑杆25的表面开设有第二内凹口26，第二内凹口26的内壁固定连接有第三限位弹簧27，第三限位弹簧27的一端固定连接有第三限位杆37，滑孔24的内壁开设有第四限位孔28，第三限位杆37的一端与第四限位孔28的内壁滑动连接，内凹槽16的内壁固定连接有卡环29，卡环29的内圈与支撑杆25的表面滑动连接，活动板2的下表面开设有支撑口30，支撑口30的数量为两个，限位板8的上表面固定连接有架脚板31，架脚板31的位置位于限位板8的对称中心线上，放置箱体1的表面分别固定连接有万向轮32和拉手33，万向轮32的数量为四个，活动板2的表面开设有限位槽34，限位槽34的内壁滑动连接有连接板35，连接板35的表面固定连接有软垫36，通过设置活动板2的表面开设有限位槽34，限位槽34的内壁滑动连接有连接板35，连接板35的表面固定连接有软垫36，能够在使用过程中当活动板2表面坐人时，可以将连接板35从限位槽34内壁抽出翻转连接板35使得软垫36表面朝上提升舒适性。
综上所述，该功能型手提式传统擦鞋工具，通过设置第一限位孔9的内壁固定连接有第一限位弹簧10，第一限位弹簧10的一端固定连接有第一限位杆11，活动板2的表面开设有第二限位孔12，第二限位孔12的内壁与第一限位杆11的表面滑动连接，第一限位孔9的上表面开设有滑道13，滑道13的内壁滑动连接有调节杆14，调节杆14的一端与第一限位杆11的表面固定连接，能够在使用过程中利用将调节杆14向中间推动，利用调节杆14带动第一限位杆11克服第一限位弹簧10的弹性，向第一限位孔9的内部滑动，使得活动板2与第一限位孔9分离，活动板2可以活动，通过设置活动板2的表面开设有滑槽4，滑槽4的内壁滑动连接有螺纹杆5，螺纹杆5的一端与调节板3的表面固定连接，螺纹杆5的表面螺纹连接有限位螺母6，能够在使用过程中利用转动调节板3带动活动板2活动，活动后可以在活动板2表面乘坐，使得擦鞋时无需再携带凳子同时可以将工具放置于放置箱体1内，通过设置伸缩管18的内壁滑动连接有伸缩杆19，伸缩杆19的表面开设有第一内凹口20，第一内凹口20的内壁固定连接有第二限位弹簧21，第二限位弹簧21的一端固定连接有第二限位杆22，伸缩管18的表面开设有第三限位孔23，第二限位杆22的表面与第三限位孔23的内壁滑动连接，伸缩杆19的一端开设有滑孔24，滑孔24的内壁滑动连接有支撑杆25，能够在当活动板2转动后，将支撑杆25从滑孔24的内壁伸出，将支撑杆25与活动板2下表面的支撑口30的内壁连接，对活动板2进行支撑方便活动板2的使用。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
