技术领域
本实用新型涉及碗柜技术领域，尤其涉及一种具有烘干功能的多功能碗柜。
背景技术
碗，一般用途是盛装食物，其口大底小，碗口宽而碗底窄，下有碗足，高度一般为口沿直径的二分之一，多为圆形。
碗柜是一种家具，家用柜子的一种。为了让洗过的碗更加整齐且为生的存放，一般将碗放置在碗柜中，碗柜一般有木质的碗柜、铝合金的碗柜等，目前，市场上的碗柜，大多结构简单，功能单一，在使用人员将碗筷摆放好后，碗并不能被及时沥干，且碗柜的使用方式不够便利，自动化程度低，且碗柜的功能单一，仅仅具备放碗的功能，并不能很好地迎合当下的需要，因此，为了弥补上述中提出的不足，亟需一种具有烘干功能的多功能碗柜。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具有烘干功能的多功能碗柜。
为了实现上述目的，本实用新型采用了如下技术方案：
一种具有烘干功能的多功能碗柜，包括柜体，所述柜体的底部外壁焊接有四个支撑脚，且四个支撑脚位于靠近柜体的四个拐角处，所述柜体的两侧外壁均焊接有U形的推柄，所述柜体的顶部外壁中心位置开有安装孔，且安装孔的内壁焊接有烘干箱，所述烘干箱的顶部内壁粘接有消音垫，且消音垫和烘干箱的顶部外壁均开有圆锥形的消音孔，所述烘干箱的两侧内壁中间位置焊接有同一个安装板，且安装板的顶部外壁开有等距离分布的固定孔，且固定孔内均嵌接有风扇，所述安装板的底部外壁中间位置焊接有分隔板，所述分隔板的两侧外壁均焊接有两个消毒灯，且消毒灯远离分隔板的一端与烘干箱焊接，所述柜体的两侧内壁设有等距离分布的放碗装置，所述放碗装置包括两个电动伸缩杆，且两个电动伸缩杆固定杆的一端焊接在柜体的一侧内壁上，两个所述电动伸缩杆延长杆的一端焊接有同一个竖直放置的推板，所述推板的一侧外壁靠近底部位置焊接有水平放置的置碗板，且置碗板的顶部外壁开有等距离分布的置碗孔，且置碗孔均为椭圆形结构，所述置碗板的一侧外壁焊接有手柄。
优选的，所述柜体的一侧外壁开有方孔，且方孔的两侧内壁均焊接有两个铰链，四个铰链分别铰接有两个柜门。
优选的，所述柜体的底部内壁焊接有两个条形块，且两个条形块的顶部外壁均开有矩形槽，两个矩形槽内均嵌接有滑条。
优选的，两个所述滑条的顶部外壁焊接有同一个集水盒，且柜体的一侧外壁靠近底部位置开有矩形孔，矩形孔的规格与集水盒的规格相适配。
优选的，所述烘干箱的一侧外壁焊接有控制盒，且控制盒的一侧内壁通过螺栓固定有控制器。
优选的，所述控制盒的一侧外壁开有等距离分布的插接孔，且插接孔内均插接有控制按钮。
优选的，所述控制按钮通过信号线与控制器的信号输入端连接，且控制器的信号输出端通过信号线与风扇、消毒灯和电动伸缩杆连接。
本实用新型的有益效果为：
1、通过风扇和消毒灯的设置，风扇可加快碗柜内的空气流动，消毒灯在灯亮时会产生热量，二者的结合，可让碗上的水快速的被烘干，且在烘干的同时对碗进行消毒，提高了碗柜功能的多样性。
2、通过电动伸缩杆和置碗板的设置，便于使用人员更加方便的将碗进行摆放或是拿取，提高了碗柜使用的便利性。
3、通过集水盒和滑条的设置，便于将碗上沥出的水进行收集，且滑条可便于使用人员摆放集水盒的位置。
附图说明

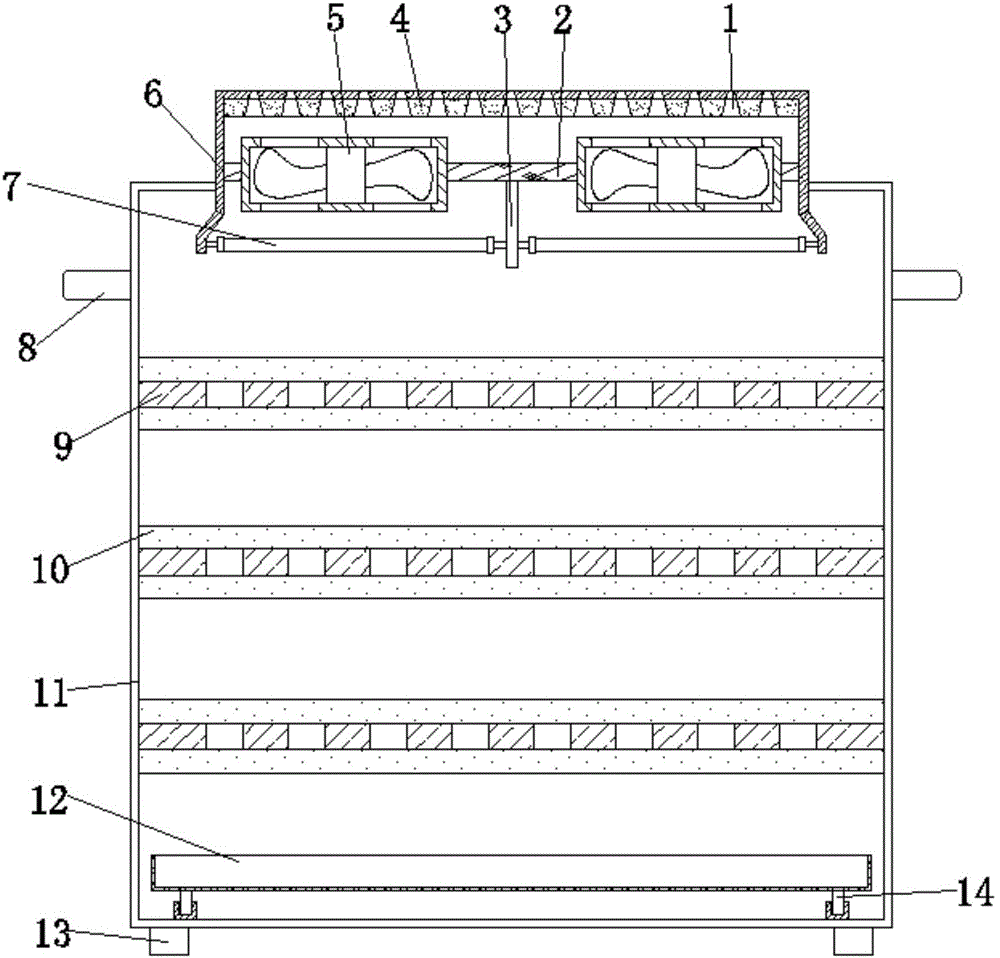

图1为本实用新型提出的一种具有烘干功能的多功能碗柜的剖面结构示意图；
图2为本实用新型提出的一种具有烘干功能的多功能碗柜的主视结构示意图；
图3为本实用新型提出的一种具有烘干功能的多功能碗柜置碗板的结构示意图。
图中：1消音孔、2安装板、3分隔板、4消音垫、5风扇、6烘干箱、7消毒灯、8推柄、9置碗板、10推板、11柜体、12集水盒、13支撑脚、14滑条、15矩形孔、16铰链、17柜门、18控制盒、19电动伸缩杆、20置碗孔、21手柄。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种具有烘干功能的多功能碗柜，包括柜体11，柜体11的底部外壁焊接有四个支撑脚13，且四个支撑脚位于靠近柜体11的四个拐角处，支撑脚可让碗柜远离地面，避免碗柜受潮，影响使用寿命，柜体11的两侧外壁均焊接有U形的推柄8，柜体11的顶部外壁中心位置开有安装孔，且安装孔的内壁焊接有烘干箱6，烘干箱6的顶部内壁粘接有消音垫4，且消音垫4和烘干箱6的顶部外壁均开有圆锥形的消音孔1，以降低碗柜烘干时产生的噪音，烘干箱6的两侧内壁中间位置焊接有同一个安装板2，且安装板2的顶部外壁开有等距离分布的固定孔，且固定孔内均嵌接有风扇5，让洗好的碗快速的沥干附着在上面的水，安装板2的底部外壁中间位置焊接有分隔板3，分隔板3的两侧外壁均焊接有两个消毒灯7，可对碗进行消毒，且消毒灯7在灯亮的过程中，会产生一定的热量，结合风扇，可加快烘干碗上的水，且消毒灯7远离分隔板3的一端与烘干箱6焊接，柜体11的两侧内壁设有等距离分布的放碗装置，放碗装置包括两个电动伸缩杆19，且两个电动伸缩杆19固定杆的一端焊接在柜体11的一侧内壁上，两个电动伸缩杆19延长杆的一端焊接有同一个竖直放置的推板10，推板10的一侧外壁靠近底部位置焊接有水平放置的置碗板9，且置碗板9的顶部外壁开有等距离分布的置碗孔20，且置碗孔20均为椭圆形结构，置碗板9的一侧外壁焊接有手柄21。
本实用新型中，柜体11的一侧外壁开有方孔，且方孔的两侧内壁均焊接有两个铰链16，四个铰链16分别铰接有两个柜门17，柜体11的底部内壁焊接有两个条形块，且两个条形块的顶部外壁均开有矩形槽，两个矩形槽内均嵌接有滑条14，两个滑条14的顶部外壁焊接有同一个集水盒12，且柜体11的一侧外壁靠近底部位置开有矩形孔15，矩形孔15的规格与集水盒12的规格相适配，烘干箱6的一侧外壁焊接有控制盒18，且控制盒18的一侧内壁通过螺栓固定有控制器，控制盒18的一侧外壁开有等距离分布的插接孔，且插接孔内均插接有控制按钮，控制按钮通过信号线与控制器的信号输入端连接，且控制器的信号输出端通过信号线与风扇5、消毒灯7和电动伸缩杆19连接，控制器的型号为DATA-7311。
工作原理：使用时，启动电动伸缩杆19，电动伸缩杆19带动置碗板9移出，使用人员将碗依次摆放在置碗板9上的置碗孔20内，摆放完成后，驱动电动伸缩杆19带动置碗板9收回，关上柜门17，打开风扇5和消毒灯7，风扇5转动会加快碗柜内的空气流动，消毒灯7在灯亮时会产生热量，二者的结合，将让碗上的水快速的被烘干，且在烘干的同时对碗进行消毒。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
