技术领域
本实用新型涉及可穿戴设备产业技术领域，具体为一种便于更换表带的智能手表。
背景技术
可穿戴设备即直接穿在身上，或是整合到用户的衣服或配件的一种便携式设备。可穿戴设备不仅仅是一种硬件设备，更是通过软件支持以及数据交互、云端交互来实现强大的功能，可穿戴设备将会对我们的生活、感知带来很大的转变。
智能手表是一种常见的可穿戴设备，随着时代的发展，根据个人喜好，对于手表表带的更换的现象已经十分常见，且同一块表盘可以根据需求佩戴不同的表带，而目前智能手表的结构设计，导致智能手表的表带和表盘之间一般不便于更换，不便于操作。
实用新型内容
（一）解决的技术问题
针对现有技术的不足，本实用新型提供了一种结构简单、便于更换表带的智能手表，解决了智能手表不便于更换表带的问题。
（二）技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种便于更换表带的智能手表，包括表盘，所述表盘的两侧均固定连接有连接块，所述连接块的外侧开设有滑槽，所述连接块的内腔设置有调节装置，所述调节装置包括螺纹杆，所述螺纹杆包括螺纹杆本体，所述螺纹杆本体的外侧分别设置有第一螺纹和第二螺纹，所述连接块背对表盘的一侧的顶部和底部均设置有限位块，两个所述限位块相对的一侧均开设有卡接槽，两个所述限位块之间卡接有固定块，所述固定块的外侧固定连接有表带，两个表带远离固定块的一端分别设置有第一卡扣和第二卡扣。
优选的，所述螺纹杆的顶部通过轴承与连接块的内壁固定连接，所述螺纹杆的底部贯穿连接块的底部并固定连接有旋转块，所述旋转块的外侧固定连接有环形滑块，所述螺纹杆外侧的顶部和底部均螺纹连接有移动杆，所述移动杆的正面和背面均固定连接有第一滑块，所述移动杆的外侧贯穿滑槽并与限位块的外侧固定连接，所述限位块内壁的顶部和底部均固定连接有第一伸缩板，两个所述移动杆之间固定连接有第二伸缩板。
优选的，所述固定块包括第一固定块，所述第一固定块的顶部固定连通有第二固定块。
优选的，所述固定块的内腔设置有卡接装置，所述卡接装置包括按压块，所述按压块贯穿第二固定块并延伸至第二固定块的内腔，所述按压块位于第二固定块内腔的一侧套接有横杆，所述横杆贯穿按压块并延伸至按压块的内腔且固定连接有挡块，所述横杆的外侧环绕设置有第一弹簧，所述第一弹簧的两端分别与按压块的外侧和横杆的外侧固定连接，所述按压块的底部活动连接有摆动杆，所述摆动杆的中部贯穿连接有固定杆，所述固定杆的外侧固定连接有转盘，所述摆动动杆远离按压块的一端活动连接有卡接块，所述卡接块贯穿第一固定块并延伸至第一固定块的外侧且与卡接槽相卡接，所述卡接块位于第一固定块内腔的一侧固定连接有第二弹簧，所述卡接块的顶部和底部均固定连接有第二滑块。
优选的，所述第一螺纹和第二螺纹大小相等且方向相反。
优选的，所述按压块、卡接块和摆动杆的数量均为两个，且均以第一固定块的垂直中线为对称轴相对称。
优选的，所述固定杆贯穿两个摆动杆，且固定杆外侧的转盘的数量为两个，两个转盘分别设置在两个摆动杆的外侧且与两个摆动杆的外侧紧密相连。
优选的，所述第一弹簧的弹力大于第二弹簧的弹力。
（三）有益效果
本实用新型提供了一种便于更换表带的智能手表。具备以下有益效果：
（1）、该便于更换表带的智能手表，通过限位块、卡接槽、卡接装置、按压块、横杆、挡块、第一弹簧、摆动杆、固定杆、转盘、卡接块、第二弹簧和第二滑块的结构设计，使按压按压块，从而带动卡接块与卡接槽相脱离，从而达到便于拆卸和安装表带和表盘的效果，从而解决了智能手表不便于更换表带的问题。
（2）、该便于更换表带的智能手表，通过连接块、滑槽、螺纹杆、螺纹杆本体、第一螺纹、第二螺纹、旋转块、环形滑块、移动杆、第一滑块、第一伸缩板和第二伸缩板的结构设计，使两个限位块之间的距离可以调节，从而可以控制两个限位块之间距离的大小，从而可以使该智能手表适用宽度不同的表带。
（3）、该便于更换表带的智能手表，通过第一伸缩板和第二伸缩板的结构设计，使两个移动杆在移动时，移动杆、第一伸缩板、第二伸缩板和滑槽之间仍然可以形成封闭空间，使灰尘不会落入连接块的内腔。
（4）、该便于更换表带的智能手表，通过螺纹杆、螺纹杆本体、第一螺纹、第二螺纹和移动杆的结构设计，使转动旋转块，可以同时使两个移动杆反向运动或相对运动，从而提高了更换的效率，且简化了结构。
（5）、该便于更换表带的智能手表，通过固定杆和转盘的结构设计，从而对摆动杆进行限位，使摆动杆只能在一个水平面上做旋转运动，从而便于表带和表盘的更换。
附图说明

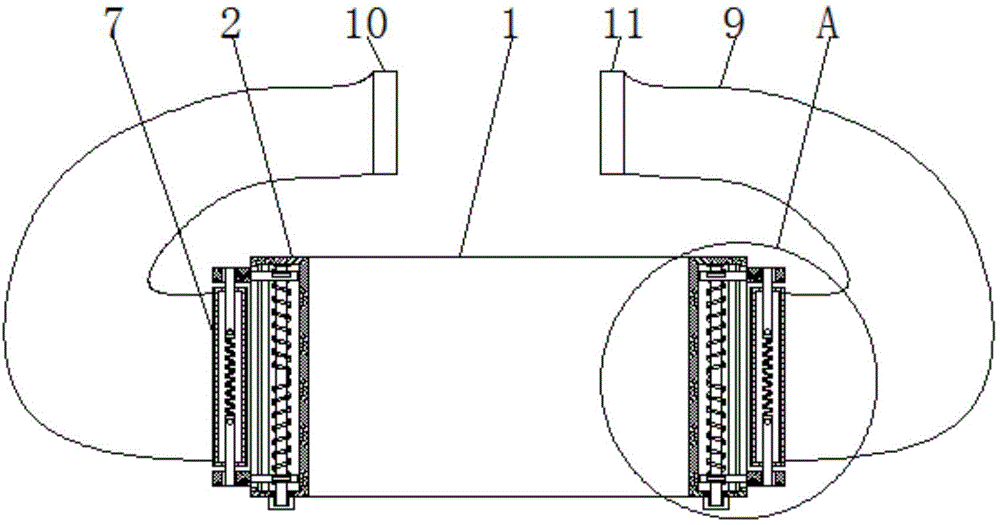

图1为本实用新型结构示意图；
图2为本实用新型图1中A处的放大图；
图3为本实用新型固定块的侧面剖视图。
图中：1表盘、2连接块、3滑槽、4调节装置、41螺纹杆、411螺纹杆本体、412第一螺纹、413第二螺纹、42旋转块、43环形滑块、44移动杆、45第一滑块、46第一伸缩板、47第二伸缩板、5限位块、6卡接槽、7固定块、71第一固定块、72第二固定块、8卡接装置、81按压块、82横杆、83挡块、84第一弹簧、85摆动杆、86固定杆、87转盘、88卡接块、89第二弹簧、810第二滑块、9表带、10第一卡扣、11第二卡扣。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。
在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
请参阅图1-3，本实用新型提供一种技术方案：一种便于更换表带的智能手表，包括表盘1，表盘1的两侧均固定连接有连接块2，连接块2的外侧开设有滑槽3，连接块2的内腔设置有调节装置4，调节装置4包括螺纹杆41，螺纹杆41包括螺纹杆本体411，螺纹杆本体411的外侧分别设置有第一螺纹412和第二螺纹413,第一螺纹412和第二螺纹413大小相等且方向相反,螺纹杆41的顶部通过轴承与连接块2的内壁固定连接，螺纹杆41的底部贯穿连接块2的底部并固定连接有旋转块42，旋转块42的外侧固定连接有环形滑块43，环形滑块43的外侧设置有与环形滑槽43相匹配的环形滑块，螺纹杆41外侧的顶部和底部均螺纹连接有移动杆44，移动杆44的正面和背面均固定连接有第一滑块45，第一滑块45的外侧设置有与第一滑块45相匹配的滑轨，移动杆44的外侧贯穿滑槽3并与限位块5的外侧固定连接，限位块5内壁的顶部和底部均固定连接有第一伸缩板46，两个移动杆44之间固定连接有第二伸缩板47。
连接块2背对表盘1的一侧的顶部和底部均设置有限位块5，两个限位块5相对的一侧均开设有卡接槽6，两个限位块5之间卡接有固定块7，固定块7包括第一固定块71，第一固定块71的顶部固定连通有第二固定块72。
固定块7的内腔设置有卡接装置8，卡接装置8包括按压块81，按压块81贯穿第二固定块72并延伸至第二固定块72的内腔，按压块81位于第二固定块72内腔的一侧套接有横杆82，横杆82贯穿按压块81并延伸至按压块81的内腔且固定连接有挡块83，横杆82的顶部固定连接有连接杆，通过连接杆将横杆82固定，横杆82的外侧环绕设置有第一弹簧84，第一弹簧84的两端分别与按压块81的外侧和横杆82的外侧固定连接，按压块81的底部活动连接有摆动杆85，摆动杆85的中部贯穿连接有固定杆86，固定杆86的外侧固定连接有转盘87，摆动杆85远离按压块81的一端活动连接有卡接块88，卡接块88贯穿第一固定块71并延伸至第一固定块71的外侧且与卡接槽6相卡接，卡接块88位于第一固定块71内腔的一侧固定连接有第二弹簧89，第一弹簧84的弹力大于第二弹簧89的弹力,卡接块88的顶部和底部均固定连接有第二滑块810，第二滑块810的外侧设置有与第二滑块810相匹配的滑轨，按压块81、卡接块88和摆动杆85的数量均为两个，且均以第一固定块71的垂直中线为对称轴相对称,固定杆86贯穿两个摆动杆85，且固定杆86外侧的转盘87的数量为两个，两个转盘87分别设置在两个摆动杆85的外侧且与两个摆动杆85的外侧紧密相连,卡接块88与卡接槽6相匹配，按压按压块81直至无法按压按压块81时，卡接块88与卡接槽6完全脱离，固定块7的外侧固定连接有表带9，两个表带9远离固定块7的一端分别设置有第一卡扣10和第二卡扣11，第一卡扣10和第二卡扣11相匹配。
该便于更换表带的智能手表使用时，按压按压块81，按压块81移动带动第一弹簧84压缩，同时带动摆动杆85转动，摆动杆85转动带动两个卡接块88相对移动，直至无法按压按压块81时，卡接块88与卡接槽6完全脱离，即可拆卸表带9和表盘1；再根据更换的表带9的宽度，转动旋转块42，旋转块42转动带动两个移动杆44相对移动或反向移动，进而带动两个限位块5相对移动或反向移动，直至两个限位块5调节至合适的距离，按压按压块81，将新的表带9安装在表盘1的外侧。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
