技术领域
本实用新型涉及家具技术领域，具体为一种可扩展延伸的吊椅。
背景技术
近几年，时尚的休闲吊椅在现代都市里悄然走俏。在家里放把休闲吊椅，在摇摆中，可以培养孩子的平衡感和身体知觉。同时，也带来幸福的感受和彻底的放松,现有技术中的吊椅为木质的呈半圆形或者半椭圆形的椅子，该椅子吊在固定架上。人们可坐在椅子上进行看书等，但是现有的吊椅不能延伸，使得吊椅的使用面积有限，不能通过扩大使用面积来使得家人都可以参与娱乐。
实用新型内容
本实用新型的目的在于提供一种可扩展延伸的吊椅，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种可扩展延伸的吊椅，包括吊椅架顶板，所述吊椅架顶板的底部两侧均固定连接有吊椅架支撑腿，两侧吊椅架支撑腿相对的侧面均固定连接有固定支架，两侧的固定支架在远离吊椅架支撑腿的一端均固定连接有吊椅架顶板，两侧的固定支架的底部均固定连接有卡块板，两侧的卡块板在远离固定支架的一端，且相对的面均固定连接在卡槽的内侧，两侧卡槽相对的面均固定连接有椅凳，所述椅凳的内侧活动连接有滑行桌块，所述滑行桌块的内侧开设有凹槽，一号螺旋手轮的顶部开设有槽，活动块固定连接在槽的内侧，所述一号螺栓手轮的末端固定连接有第二齿轮，所述一号螺栓手轮贯穿机械盒的左侧面，所述机械盒的左侧面固定连接有固定杆，所述固定杆的末端活动连接有第一齿轮，所述第一齿轮的顶部活动连接有第二齿轮，所述第一齿轮的右侧面活动连接有转杆，所述转杆在远离第一齿轮的一端固定连接有连接块，所述连接块在远离转杆的一端固定连接有卡块，所述卡块在远离连接块的一端活动连接凹槽，所述椅凳的内侧固定连接有转轴，所述转轴的顶部活动连接有椅背，所述椅背左侧面开设有二号螺栓孔，所述椅凳的顶部固定连接有固定块，所述固定块的内侧活动连接有二号螺栓手轮，所述二号螺栓手轮在远离固定块的一端活动连接有二号螺栓孔。
优选的，所述卡块板的数量为四个，四个卡块板的形状大小均一致，四个卡块板分别对应椅凳上与之对应的卡槽。
优选的，所述固定支架的数量为四个，四个固定支架的大小形状均一致，固定支架与吊椅架顶板之间的连接关系是焊接。
优选的，所述凹槽的数量为五个，五个凹槽的口径深度均一致。
优选的，所述机械盒与椅凳之间通过螺丝固定连接，螺丝的数量为八个
优选的，所述固定块与椅凳之间通过螺丝固定连接，第一齿轮与第二齿轮的大小形状均一致。
与现有技术相比，本实用新型的有益效果是：
（1）本实用新型通过设置吊椅架顶板、卡槽、椅凳、卡块板、固定支架和吊椅架支撑腿，通过吊椅架支撑腿和吊椅架顶板之间固定安装固定支架，通过固定支架上固定连接卡快板，卡块板固定在连接椅凳两侧的卡槽内，本实用新型解决了对吊椅的支撑问题。
（2）本实用新型通过设置滑行桌块、凹槽、卡块、活动块、一号螺栓手轮、一号螺栓孔、固定杆、第一齿轮、第二齿轮、连接块、转轴、固定块、二号螺栓孔和二号螺栓手轮，通过一号螺栓手轮的转动，第二齿轮与第一齿轮之间发生转动，从而带动卡块的运行，通过活动块固定一号螺栓手轮的转动，使卡块固定在应对应的凹槽内，通过第二螺旋手轮的转动改变椅背与椅凳之间的角度。
附图说明

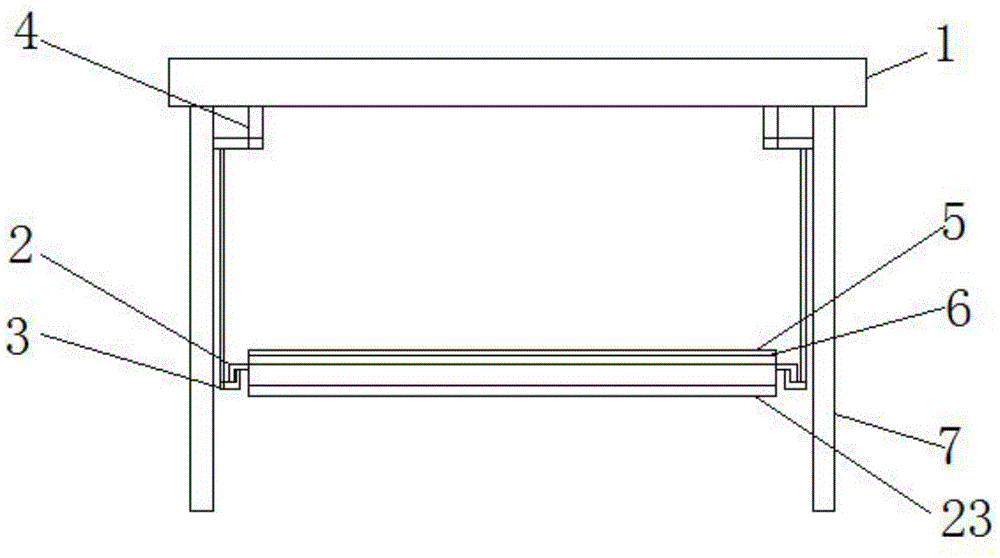

图1为本实用新型正面图；
图2为本实用新型结构示意图；
图3为本实用新型椅凳与椅背的侧面结构示意图
图中：1吊椅架顶板、2卡槽、3卡块板、4固定支架、5椅凳、6滑行桌块、7吊椅架支撑腿、8凹槽、9卡块、10活动块、11一号螺栓手轮、12一号螺栓孔、13固定杆、14第一齿轮、15第二齿轮、16连接块、17转轴、18椅背、19固定块、20二号螺栓孔、21二号螺栓手轮、22转杆、23机械盒。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种可扩展延伸的吊椅，包括吊椅架顶板1，吊椅架顶板1的底部两侧均固定连接有吊椅架支撑腿7，两侧吊椅架支撑腿7相对的侧面均固定连接有固定支架4，固定支架4的数量为四个，四个固定支架4的大小形状均一致，固定支架4与吊椅架顶板1之间的连接关系是焊接，两侧的固定支架4在远离吊椅架支撑腿7的一端均固定连接有吊椅架顶板1，两侧的固定支架4的底部均固定连接有卡块板3，卡块板3的数量为四个，四个卡块板3的形状大小均一致，四个卡块板3分别对应椅凳5上与之对应的卡槽2，两侧的卡块板3在远离固定支架4的一端，且相对的面均固定连接在卡槽2的内侧，两侧卡槽2相对的面均固定连接有椅凳5，椅凳5的内侧活动连接有滑行桌块6，滑行桌块6的内侧开设有凹槽8，凹槽8的数量为五个，五个凹槽8的口径深度均一致，椅凳5的底部固定连接有机械盒23，机械盒23与椅凳5之间通过螺丝固定连接，螺丝的数量为八个，机械盒23的左侧面固定连接有活动块10，机械盒23的左侧面开设有一号螺栓孔12，一号螺栓孔12的内侧活动连接有一号螺栓手轮11，一号螺栓手轮11位于活动块10的下方，一号螺旋手轮的顶部开设有槽，活动块10固定连接在槽的内侧，一号螺栓手轮11的末端固定连接有第二齿轮15，一号螺栓手轮11贯穿机械盒23的左侧面，机械盒23的左侧面固定连接有固定杆13，固定杆13的末端活动连接有第一齿轮14，第一齿轮14的顶部活动连接有第二齿轮15，第一齿轮14的右侧面活动连接有转杆22，转杆22在远离第一齿轮14的一端固定连接有连接块16，连接块16在远离转杆22的一端固定连接有卡块9，卡块9在远离连接块16的一端活动连接凹槽8，椅凳5的内侧固定连接有转轴17，转轴17的顶部活动连接有椅背18，椅背18左侧面开设有二号螺栓孔20，椅凳5的顶部固定连接有固定块19，固定块19与椅凳5之间通过螺丝固定连接，第一齿轮14与第二齿轮15的大小形状均一致，椅凳5的底部固定连接有支撑椅背18与椅凳5平行的支撑板，固定块19的内侧活动连接有二号螺栓手轮21，二号螺栓手轮21在远离固定块19的一端活动连接有二号螺栓孔20。
工作原理：本实用新型通过固定支架4固定安装在吊椅架顶板1与吊椅架支撑腿7之间，通过固定支架4上的卡快板3固定连接在椅凳5两侧的卡槽2内，从而对椅凳5进行支撑，通过一号螺栓手轮11的转动，使第一齿轮14与第二齿轮15之间发生转动，第一齿轮14的转动带动卡块9的运行，使卡块9运行至对应的凹槽8内，通过活动块10对第一螺栓手轮11进行固定，从而使卡块9在凹槽8内不松动，通过转轴17的转动，在通过第二螺栓手轮21贯穿椅背18的内侧，使椅背18与椅凳5之间成90度，松动第二螺旋手轮21，通过转轴17的转动，椅背18的背面落在支撑板上，椅背18与椅凳5之间成180度。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
