技术领域
本实用新型涉及分拣装置领域，尤其是涉及一种便于收集的花生多级分拣机。
背景技术
在日常生活中，花生是人们经常购买的一种食品，但花生大小不均匀，销售前需要对花生进行分拣，传统分拣一般由人工进行分拣，分拣过程繁琐，费事费力，劳动强度高；现在也出现一些花生分级筛选设备，但工艺流程简短，往往不能对花生进行充分的筛选，经常会出现大小分拣不均匀的现象，分拣效果不佳，影响售卖。
实用新型内容
本实用新型为了克服现有技术的不足，提供一种筛选充分，分拣效果好的收集式花生多级分拣机。
为了实现上述目的，本实用新型采用以下技术方案：一种便于收集的花生多级分拣机，包括分拣箱、多块筛板、螺杆和电机；所述分拣箱的顶部的中部设有入料斗；所述分拣箱的底部设有箱门；分拣箱的右侧对应筛板的位置上均连接有出料管；其特征在于：所述筛板从上至下等距分布在分拣箱的内腔中，该筛板的筛孔从上往下依次减小，多块筛板的筛孔从上往下依次减小；所述分拣箱右侧内壁上设有多个震动器，多个震动器分别对应设于多块筛板的下方；所述螺杆的杆体外围套设有多块活动板，多块活动板顶部右侧分别设有与筛板相连接的弹簧。将花生从入料斗放入到分拣箱内，启动电机带动螺杆旋转，进而螺杆带动滑轮移动，使得多块筛板同时运作，筛板上的筛孔从上往下依次减小，可以对花生进行多级分拣，分拣效果更好；筛板右侧下部连接有震动器，分拣时，震动筛板，筛板左下方设有弹簧，提升了筛板的震动效果，使得花生不会产生堆积，分拣更加充分，提高分拣精度；分拣后的花生从右侧的出料口排出，收集也比较方便。
进一步的，所述弹簧下端焊接在活动板上，所述弹簧上端焊接在筛板下表面；筛选时，筛板一直震动，焊接使得连接更加牢固，稳定。
进一步的，所述震动器上设有传动轴；震动器震动时，传动轴伸缩使得震动效果好。
进一步的，所述筛板右侧下表面设有与传动轴相配合的卡槽；传送轴连接在卡槽内，震动时，使得传动轴不会偏移，滑动。
进一步的，所述分拣箱右端外侧设有蓄电池；该蓄电池分别与多个震动器电连接；震动器运作过程中，需要持续用电，外侧连接蓄电池使得震动器可持续运作，也便于充电。
进一步的，所述螺杆的上端伸出分拣箱并连接有第一锥齿轮和第二锥齿轮，所述第一锥齿轮位于第二锥齿轮的下方；使用锥齿轮使得螺杆可以匀速转动，传动更加平稳。
进一步的，所述电机的输出轴上固定有第三锥齿轮，所述第三锥齿轮位于第一锥齿轮和第二锥齿轮之间；第三锥齿轮上半圈不设锥齿，转动时可以实现螺杆的正反转动。
进一步的，所述活动板上设有与螺杆相配合的螺纹孔，所述螺杆穿过螺纹孔；螺杆旋转带动活动板旋转，使得活动板可以上下移动，便于筛选和出料。
进一步的，所述分拣箱的顶部设有立板，所述电机固设于立板上；电机运作时，会产生震动，电机固设在立板上使得电机比较牢固。
本实用新型具有以下优点：本实用新型结构新颖，多块筛板同时运作，降低了操作难度，使得花生可以进行多次分拣，震动器震动辅助筛选，使得筛选更加充分，筛选效果好，为花生分拣提供了便利。
附图说明

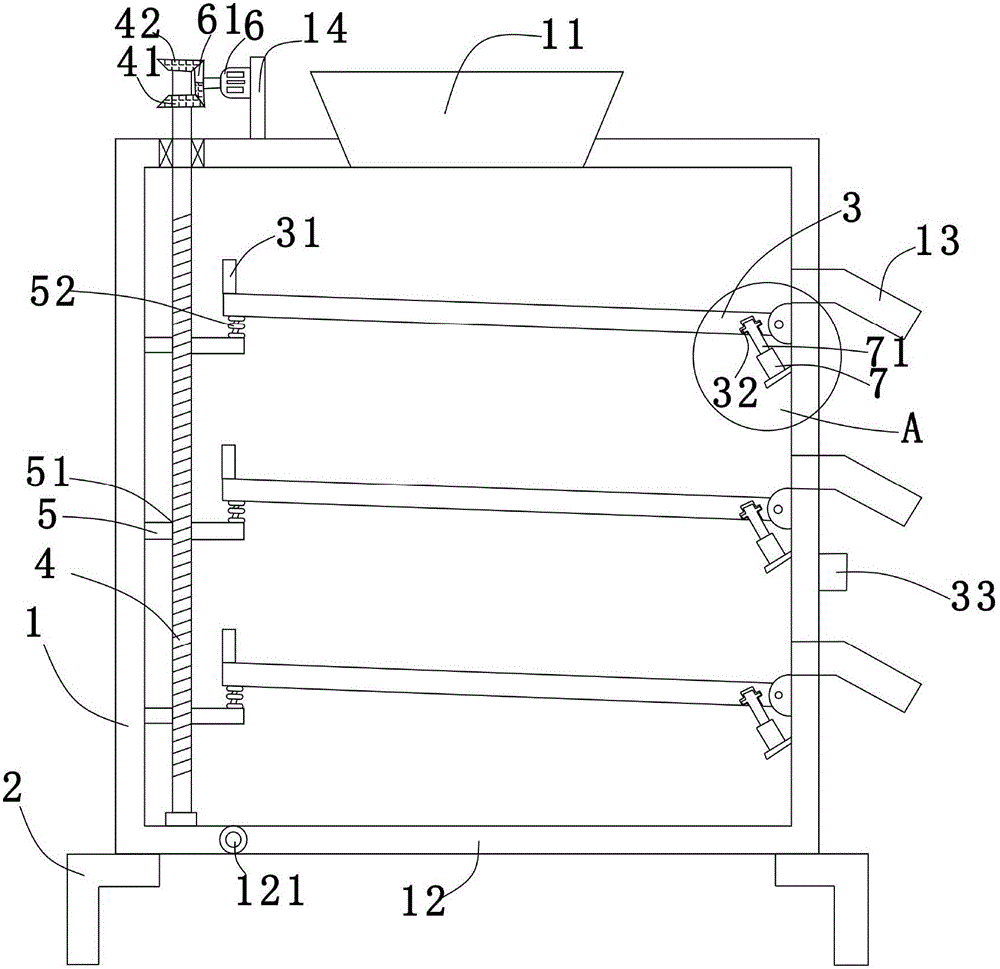

图1为操作便捷的花生多级分拣机的结构示意图。
图2为图1中A的放大结构示意图。
具体实施方式
为了使本技术领域的人员更好的理解本实用新型方案，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本实用新型保护的范围。
参照图1-2所示，一种便于收集的花生多级分拣机，包括分拣箱1、多块筛板3、螺杆4和电机6；所述分拣箱1的顶部设有立板14，所述电机6固设于立板14上；电机6转动产生震动，固定在挡板上使得电机更加牢固；所述分拣箱1的顶部的中部设有入料斗11；所述分拣箱1的底部设有箱门12，箱门12通过转轴121转动连接分拣箱1；分拣箱1的右侧对应筛板3的位置上均连接有出料管13，出料管13倾斜设置；所述筛板3从上至下等距分布在分拣箱1的内腔中，筛板3上设有筛孔，最上方筛板3的筛孔最大，从上至下的筛板3的筛孔根据筛板位置依次减小，从而可以对花生进行多级分拣，提高了分拣效果；筛板3的顶部左侧还固定有挡料板31，避免花生落入筛板3和螺杆4之间的间隙中。
