技术领域
本实用新型涉及妇产科医疗器械，具体是一种妇产科橡胶管清洗装置。
背景技术
妇科是医疗机构的一个诊疗科目，妇科是妇产科的一个分支专业，是以诊疗女性妇科病为诊疗的专业科室，分为西医妇科与中医妇科。妇科疾病包括:女性生殖系统的疾病即为妇科疾病，包括外阴疾病、阴道疾病、子宫疾病、输卵管疾病、卵巢疾病等。
在妇科护理过程中，空心的橡皮管和实心的橡皮管均是经常使用到的，前者经常作为吸引管对病人下体进行上药或清洗，后者是病人在输液时必备的道具。两者均不是一次性道具，使用后需要进行消毒，目前对于两种的消毒在一般情况下均是人工进行搓洗，该种方式对实心的橡皮管的消毒效果较好，但是该种方法无法清洗空心橡皮管的内壁，因此对于空心橡皮管来说消毒效果不好，目前缺乏一种清洗的装置对于上述两种橡皮管均具有较好的清洗效果。
实用新型内容
本实用新型的目的在于提供一种妇产科橡胶管清洗装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种妇产科橡胶管清洗装置，包括主体，所述主体左侧底部设置有排水口，所述主体顶端吊置有升降装置，所述升降装置底部设置有安装平台，所述安装平台下端吊置有第二弹簧，所述第二弹簧下端设置有上清洗板，所述上清洗板上端设置有接触块，所述接触块上端设置有凸轮，所述凸轮固定设置在第一转轴上，所述第一转轴上有两个凸轮，所述第一转轴中部设置有第一滚轮，所述第一转轴为两个，所述第一滚轮通过皮带设置在第二滚轮上，所述第二滚轮设置在第二转轴上，所述第二转轴上设置有两个第二滚轮，所述第二滚轮设置在电机输出端，所述第一转轴、第二转轴和电机均吊置安装平台下端，所述主体右侧设置有进水口，所述排水口和进水口上均设置有阀门，所述上清洗板下端设置有清洗板平台，所述清洗板平台两端通过滑轮设置在滑板上的滑槽中，所述滑板设置在主体侧壁上，所述清洗板平台左端设置有吸块，所述吸块上套置有第一弹簧，所述第一弹簧右端固定设置清洗板平台上，所述第一弹簧右端设置有电磁铁上，所述电磁铁固定设置在主体左侧内壁上，所述清洗板平台右侧设置有防撞垫，所述防撞垫设置在主体右侧内壁上，所述主体底部设置有万向轮。
作为本实用新型进一步的方案：所述主体底部左低右高倾斜设置。
作为本实用新型再进一步的方案：所述接触块为两个。
作为本实用新型再进一步的方案：所述进水口外接水源。
作为本实用新型再进一步的方案：所述清洗板平台和上清洗板上均设置有凸起和过水孔。
作为本实用新型再进一步的方案：所述防撞垫为橡胶材料。
作为本实用新型再进一步的方案：所述万向轮带锁定缓冲功能。
与现有技术相比，本实用新型的有益效果是：本实用新型底部倾斜设置便于排污，设置防撞垫，减少清洗过程中震动，设置万向轮便于移动，清洗平台和上清洗板上设置凸起便于清洗橡胶管，设置过水孔减少清洗时压力，提高清洗效果，设置电磁铁进一步提高清洗效果，接触块为两个，提高上清洗板的运动平稳性，本实用新型结构简单，清洗效果好，使用方便。
附图说明

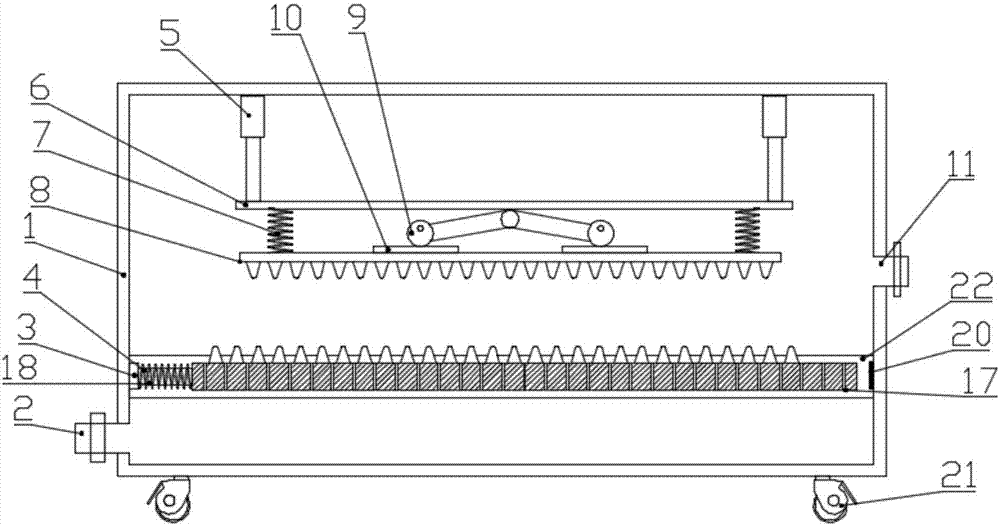

图1为妇产科橡胶管清洗装置的结构示意图。
图2为妇产科橡胶管清洗装置中凸轮的驱动结构示意图。
图3为妇产科橡胶管清洗装置中清洗板平台的结构示意图。
图中：1-主体、2-排水口、3-电磁铁、4-第一弹簧、5-升降装置、6-安装平台、7-第二弹簧、8-上清洗板、9-凸轮、10-接触块、11-进水口、12-第一转轴、13-第一滚轮、14-第二滚轮、15-第二转轴、16-电机、17-清洗板平台、18-吸块、19-滑轮、20-防撞垫、21-万向轮、22-滑板。
具体实施方式
在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～3，本实用新型实施例中，一种妇产科橡胶管清洗装置，包括主体1，所述主体1左侧底部设置有排水口2，所述主体1底部左低右高倾斜设置，所述主体1顶端吊置有升降装置5，所述升降装置5底部设置有安装平台6，所述安装平台6下端吊置有第二弹簧7，所述第二弹簧7下端设置有上清洗板8，所述上清洗板8上端设置有接触块10，所述接触块10为两个，所述接触块10上端设置有凸轮9，所述凸轮9固定设置在第一转轴12上，所述第一转轴12上有两个凸轮9，所述第一转轴12中部设置有第一滚轮13，所述第一转轴12为两个，所述第一滚轮13通过皮带设置在第二滚轮14上，所述第二滚轮14设置在第二转轴15上，所述第二转轴15上设置有两个第二滚轮14，所述第二滚轮14设置在电机16输出端，所述第一转轴12、第二转轴15和电机16均吊置安装平台6下端，所述主体1右侧设置有进水口11，所述排水口2和进水口11上均设置有阀门，所述进水口11外接水源，所述上清洗板8下端设置有清洗板平台17，所述清洗板平台17和上清洗板8上均设置有凸起和过水孔，所述清洗板平台17两端通过滑轮19设置在滑板22上的滑槽中，所述滑板22设置在主体1侧壁上，所述清洗板平台17左端设置有吸块18，所述吸块18上套置有第一弹簧4，所述第一弹簧4右端固定设置清洗板平台17上，所述第一弹簧4右端设置有电磁铁3上，所述电磁铁3固定设置在主体1左侧内壁上，所述清洗板平台17右侧设置有防撞垫20，所述防撞垫20为橡胶材料，所述防撞垫20设置在主体1右侧内壁上，所述主体1底部设置有万向轮21，所述万向轮21带锁定缓冲功能。
本实用新型的工作原理是：升降装置5调整上清洗板8的高度便于放置橡皮管至清洗板平台17上，排水口2关闭，通过进水口11将干净水放置主体1中，放水完成后，电机16得电，通过第二滚轮14、第二转轴15、凸轮9、第一转轴12和接触块10带动上清洗板8上下移动，对清洗板平台17上橡胶管进行挤压清洗，电磁铁3间歇得电，清洗板平台17在电磁铁3和第一弹簧4的作用下沿着滑板22上的滑槽来回移动，配合上清洗板8进行清洗，提高清洗效率。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
