技术领域
本实用新型涉及一种吸尘装置，具体是一种适用性广的吸尘装置。
背景技术
粉尘是指直径很小的固体颗粒，可以是自然环境中天然产生，如火山喷发产生的尘埃，也可以是工业生产或日常生活中的各种活动生成，如矿山开采过程中岩石破碎产生的大量尘粒。生产性粉尘就是特指在生产过程中形成的，并能长时间飘浮在空气中的固体颗粒。许多生产性粉尘在形成之后，表面往往还能吸附其他的气态或液态有害物质，成为其他有害物质的载体。生产性粉尘污染作业环境，影响作业人员的身心健康。在工业建设或者部分粉尘较大的车间内，往往会有着较大的粉尘，人们在含有高浓度粉尘的环境下工作会对健康造成较大的损害。
在工业建设过程中需要使用到切割机对钢铁进行切割，钢铁微粒被人吸入体内会产生很大的危害，目前对此类问题的解决方法是用大功率的风机来进行及时排除切割环境的粉尘，此举对周围环境已然形成一定的伤害，且无法对钢铁之类的粉尘进行吸收，且现有的粉尘处理装置机动性和自动化程度较低，有待进一步的改进。
实用新型内容
本实用新型的目的在于提供一种适用性广的吸尘装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种适用性广的吸尘装置，包括中间外壳、设备外壳和管道外壳，所述设备外壳内固定设有负压风机，所述负压风机的输入端与输出端分别连接过滤装置和主管道，所述主管道穿过中间外壳并置于其内部，所述管道外壳内设有数根塑料波纹管，所述塑料波纹管的一端穿过中间外壳并且与主管道固定连接，所述管道外壳内还设有电动伸缩杆，所述设备外壳远离中间外壳的一侧开设有开口并滑动连接端盖，所述电动伸缩杆固定连接固定杆，所述塑料波纹管远离主管道的一端穿过端盖并固定连接负压吸引头，所述负压吸引头包括圆形壳体，所述圆形壳体上固定连接磁铁环，所述磁铁环的内侧固定设有磁铁块，所述磁铁块与磁铁环之间的圆形壳体上开设有数个负压孔。
作为本实用新型进一步的方案：所述中间外壳、设备外壳以及管道外壳的底端固定连接底板，所述底板的底端固定设有行走轮。
作为本实用新型进一步的方案：所述设备外壳远离中间外壳的一侧固定连接把手。
作为本实用新型进一步的方案：所述负压风机与设备外壳之间固定设有固定卡座。
作为本实用新型进一步的方案：所述波纹塑料管上固定设有电磁阀。
作为本实用新型再进一步的方案：所述底板上固定设有照明灯，所述端盖上固定设有光电传感器，所述管带外壳内设有控制器，所述控制器与负压风机、电动伸缩杆、电磁阀、照明灯、光电传感器均电性连接。
与现有技术相比，本实用新型的有益效果是：本实用新型通过设置负压风机和负压吸引头能够对灰尘和铁质粉尘进行吸收并回收，通过设置控制器、电动伸缩杆以及光电传感器能够使装置具有自动调节的功能，除尘效果好，适用性广。
附图说明

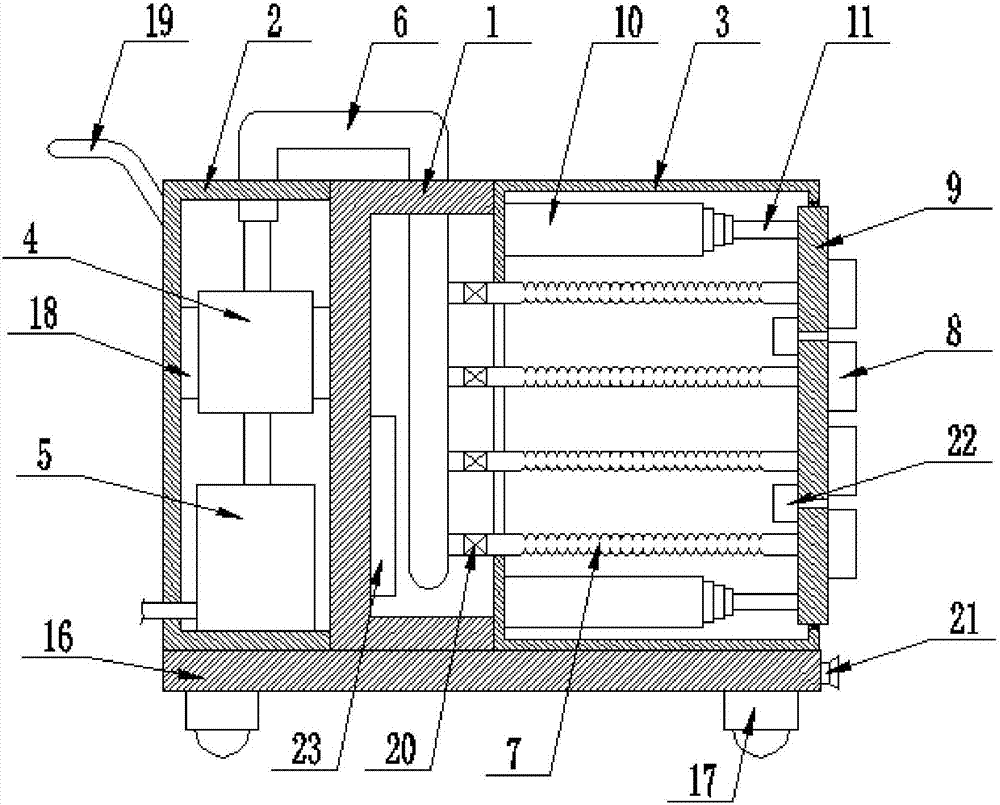

图1为适用性广的吸尘装置的结构示意图。
图2为适用性广的吸尘装置中负压吸引头的结构示意图。
图中：1-中间外壳、2-设备外壳、3-管道外壳、4-负压风机、5-过滤装置、6-主管道、7-波纹塑料管、8-负压吸引头、9-端盖、10-电动伸缩杆、11-固定杆、12-圆形壳体、13-磁铁环、14-磁铁块、15-负压孔、16-底板、17-行走轮、18-固定卡座、19-把手、20-电磁阀、21-照明灯、22-光电传感器、23-控制器。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-2，一种适用性广的吸尘装置，包括中间外壳1、设备外壳2和管道外壳3，中间外壳1、设备外壳2以及管道外壳3的底端固定连接底板16，底板16的底端固定设有行走轮17，是装置能够自由的活动，设备外壳2远离中间外壳1的一侧固定连接把手19，把手外表面固定设有防滑套，便于人们推动，设备外壳2内固定设有负压风机4，负压风机4与设备外壳2之间固定设有固定卡座18，负压风机4的输入端与输出端分别连接过滤装置5和主管道6，主管道6穿过中间外壳1并置于其内部，管道外壳3内设有数根塑料波纹管7，塑料波纹管7能够被进行拉伸和收缩，波纹塑料管7上固定设有电磁阀20，电磁阀20的打开与关闭能够实现塑料波纹管7内的封闭与畅通，塑料波纹管7的一端穿过中间外壳1并且与主管道6固定连接，管道外壳3内还设有电动伸缩杆10，设备外壳3远离中间外壳1的一侧开设有开口并滑动连接端盖9，电动伸缩杆10固定连接固定杆11，塑料波纹管7远离主管道6的一端穿过端盖9并固定连接负压吸引头8，负压吸引头8包括圆形壳体12，圆形壳体12上固定连接磁铁环13，磁铁环13的内侧固定设有磁铁块14，磁铁块14与磁铁环13之间的圆形壳体12上开设有数个负压孔15，负压孔15与塑料波纹管7相连通，底板26上固定设有照明灯21，端盖9上固定设有光电传感器22，管带外壳3内设有控制器23，控制器23与负压风机4、电动伸缩杆10、电磁阀20、照明灯21、光电传感器22均电性连接。
一种适用性广的吸尘装置，在使用时，如在切割场所对切割产生的粉尘进行吸收，先推动装置至切割处，然后将装置连上电源，通过人工控制或者光电传感器22的自动感应使电动伸缩杆10进行伸缩至合适的距离，然后通过控制器23启动负压风机4进行吸尘，当切割的材料是铁质材料时，切割产生的碎铁屑或者铁材料的微小颗粒随着强大的风压被吸引，在经过负压吸引头8时，磁铁环13和磁铁块14能够对铁质的颗粒或者废屑进行吸附，从而便于回收，同时也避免被操作人员吸入体内影响身体健康，在夜晚较暗的区域进行吸尘时，可打开照明灯21，在光线的照射下，空气中的粉尘的分布十分明显，有助于粉尘的吸收工作，通过电磁,20的打开与关闭，一方面可控制对粉尘的吸收区域，另一方面也能够增大或减小单个负压吸引头8所产生的风压，易于调节，控制十分方便。
需要特别说明的是，本申请中负压风机4、过滤装置5、电动伸缩杆10、光电传感器22以及控制器23为现有技术应用，通过采用磁铁块14和磁铁环13能够对普通粉尘和铁质粉尘颗粒进行分类处理、具有自动调节除尘距离为本申请的创新点，其有效解决了现有的除尘设备在运用过程中功能单一，不够灵活，且无法进行分类吸收的问题。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
