技术领域
本实用新型涉及物流技术领域，具体为一种防压坏苹果的物流箱。
背景技术
物流箱本体是一种运输苹果的途中防止出现损坏与腐烂的装置，据测定，每百克苹果含果糖6.5～11.2克，葡萄糖2.5～3.5克，蔗糖1.0～5.2克；苹果有降低胆固醇，降血压，防癌等的功效，又因苹果所含的营养既全面又易被人体消化吸收，所以，非常适合幼儿、老人和病人食用，但目前市场上运输苹果的装置都为纸盒形状，在运输的过程中发生颠簸，很容易使纸盒内的苹果发生碰撞，从而使苹果发生损坏，且在运输的过程中，由于苹果的保鲜做的不到位，一些苹果在送往水果超市的途中就发生腐烂。
实用新型内容
本实用新型的目的在于提供一种防压坏苹果的物流箱，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种防压坏苹果的物流箱，包括物流箱本体，所述物流箱本体的底部固定连接有减震垫，所述减震垫的底部固定连接有万向轮，所述万向轮上固定连接有刹车片，所述物流箱本体的顶部活动连接有箱盖，所述箱盖左侧面的顶部活动连接有按块，所述按块贯穿箱盖，所述按块在远离箱盖的一端活动连接有物流箱本体，所述按块上套接有二号弹簧，所述物流箱本体右侧面的顶部固定连接有推杆，所述物流箱本体的内侧固定连接有冰块放置层，所述物流箱本体的内侧固定连接有透气板，所述透气板的顶部活动连接有放置块，所述放置块的顶部开设有苹果放置槽，所述苹果放置槽左侧面的内壁固定连接有一号伸缩杆，所述一号伸缩杆上套接有三号弹簧，所述一号伸缩杆的末端固定连接有一号海绵块，所述苹果放置槽右侧面的内壁固定连接有二号伸缩杆，所述二号伸缩杆上套接有四号弹簧，所述二号伸缩杆的末端固定连接有二号海绵块，所述苹果放置槽的顶部铺设有保鲜膜，所述保鲜膜的顶部铺设有泡沫板。
优选的，所述减震垫的内侧固定连接有一号弹簧，所述一号弹簧在远离减震垫的一端固定连接有物流箱本体，所述一号弹簧的数量为两个。
优选的，所述二号弹簧的位置位于箱盖的内侧，所述物流箱本体的顶部开设有连接孔，按块的位置与连接孔的位置相适配。
优选的，所述箱盖通过转轴在物流箱本体的顶部转动，所述物流箱本体的内侧开设有通风孔，所述通风孔位于物流箱本体的两侧。
优选的，所述三号弹簧的右侧面固定连接有一号海绵块，所述四号弹簧的左侧面固定连接有二号海绵块，所述二号海绵块位于一号海绵块的右侧。
优选的，所述物流箱本体内的放置块有四排，每一排的放置块上的苹果放置槽有四十个，每个苹果放置槽的大小形状均一致。
与现有技术相比，本实用新型的有益效果是：
（1）本实用新型通过苹果放置槽、一号伸缩杆、三号弹簧、一号海绵块、二号海绵块、减震垫、泡沫板、二号伸缩杆和四号弹簧，改变传统的物流箱本体在运输苹果的途中对苹果造成损坏的问题，只需将苹果放置入一号海绵块与二号海绵块之间，上下层的苹果放置槽之间设置有泡沫板即可。
（2）本实用新型通过透气板、物流箱本体、箱盖、冰块放置层、保鲜膜和通风孔、改变传统的物流箱本体在运输苹果的途中苹果发生腐烂的问题，只需在苹果放置槽上铺盖保鲜膜，冰块放置层内加入冰块即可。
附图说明

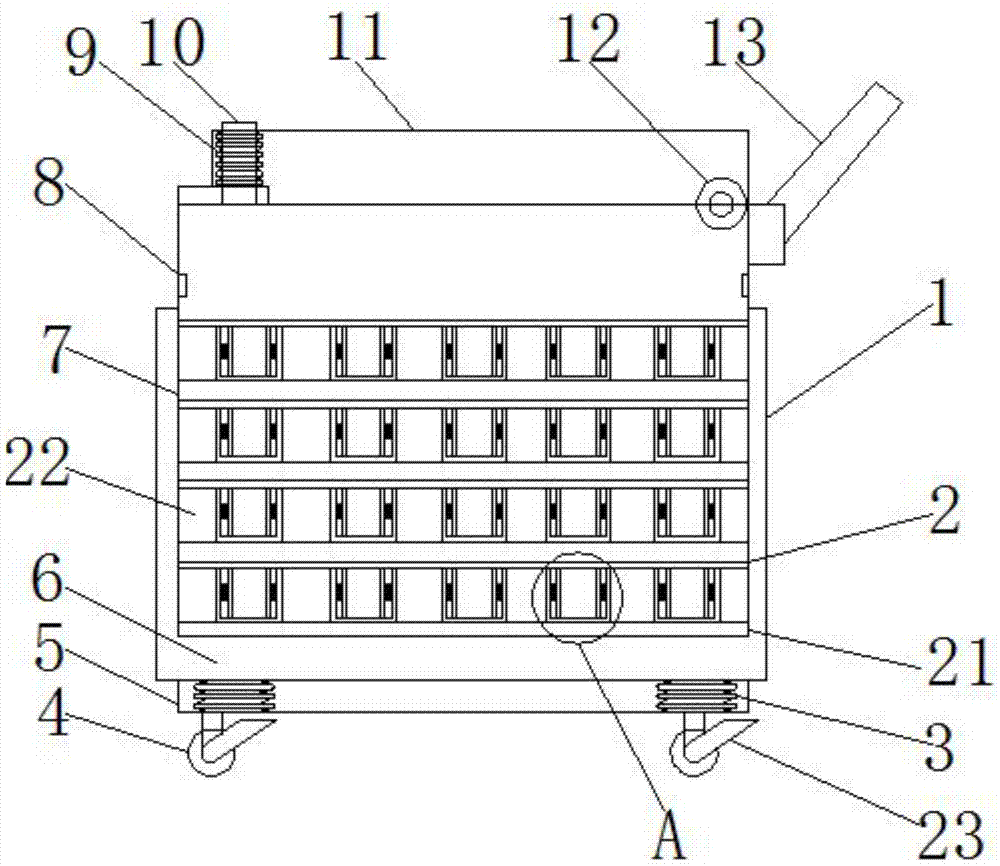

图1为本实用新型结构示意图；
图2为图1中A处放大图。
图中：1物流箱本体、2保鲜膜、3一号弹簧、4万向轮、5减震垫、6冰块放置层、7泡沫板、8通风孔、9二号弹簧、10按块、11箱盖、12转轴、13推杆、14苹果放置槽、15一号伸缩杆、16三号弹簧、17二号伸缩杆、18一号海绵块、19二号海绵块、20四号弹簧、21透气板、22放置块、23刹车片。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-2，本实用新型提供一种技术方案：一种防压坏苹果的物流箱，包括物流箱本体1，物流箱本体1的底部固定连接有减震垫5，减震垫5的底部固定连接有万向轮4，万向轮4上固定连接有刹车片23，物流箱本体1的顶部活动连接有箱盖11，箱盖11左侧面的顶部活动连接有按块10，按块10贯穿箱盖11，按块10在远离箱盖11的一端活动连接有物流箱本体1，按块10上套接有二号弹簧9，物流箱本体1右侧面的顶部固定连接有推杆13，物流箱本体1的内侧固定连接有冰块放置层6，物流箱本体1的内侧固定连接有透气板21，透气板21的顶部活动连接有放置块22，放置块22的顶部开设有苹果放置槽14，苹果放置槽14左侧面的内壁固定连接有一号伸缩杆15，一号伸缩杆15上套接有三号弹簧16，一号伸缩杆15的末端固定连接有一号海绵块18，苹果放置槽14右侧面的内壁固定连接有二号伸缩杆17，二号伸缩杆17上套接有四号弹簧20，二号伸缩杆17的末端固定连接有二号海绵块19，苹果放置槽14的顶部铺设有保鲜膜2，保鲜膜2的顶部铺设有泡沫板7，减震垫5的内侧固定连接有一号弹簧3，一号弹簧3在远离减震垫5的一端固定连接有物流箱本体1，一号弹簧3的数量为两个，二号弹簧9的位置位于箱盖11的内侧，物流箱本体1的顶部开设有连接孔，按块10的位置与连接孔的位置相适配，箱盖11通过转轴12在物流箱本体1的顶部转动，物流箱本体1的内侧开设有通风孔8，通风孔8位于物流箱本体1的两侧，两个通风孔8的口径均一致，三号弹簧16的右侧面固定连接有一号海绵块18，四号弹簧20的左侧面固定连接有二号海绵块19，二号海绵块19位于一号海绵块18的右侧，一号海绵块18与二号海绵块19采用的海绵为最软的，一号海绵块18与二号海绵块19的大小形状均一致，一号海绵块18与二号海绵块19所采用的海绵的厚度为五公分，苹果放置槽14所采用的宽度为二十公分，物流箱本体1内的放置块22有四排，每一排的放置块22上的苹果放置槽14有四十个，每个苹果放置槽14的大小形状均一致，该物流箱本体1内三号弹簧16与四号弹簧20的大小均一致，一号弹簧3、二号弹簧9和三号弹簧16的大小均不一致，透气板21通过螺丝固定连接在物流箱本体1的内侧，泡沫板7的厚度为十公分，最底一层的苹果放置槽14放置在透气板21上，泡沫板7的数量为三个，三个泡沫板7的大小形状均一致。
工作原理：本实用新型在使用的时候，通过人工按动按块10，按块10借助二号弹簧9的弹力使箱盖11离开物流箱本体1处于打开的状态，通过人工拿出第一层放置块22直到最后一层，苹果放置在苹果放置槽14内，通过一号伸缩杆15与二号伸缩杆17的伸缩性可放入不同大小的苹果，通过三号弹簧16与四号弹簧20可使一号海绵块18与二号海绵块19回到起始的位置，在苹果放置槽14的顶部铺设有保鲜膜2，在物流箱本体1内侧的底部固定连接有冰块放置层6，这些都是为了给物流箱本体1内的苹果保鲜，每一层放置块22的顶部铺设有泡沫板7，通过手握推杆13推动物流箱本体1，使物流箱本体1进入物流车内，通过万向轮4来移动物流箱本体1，再通过刹车片23使物流箱本体1固定在物流车内。
综上所述，本实用新型通过苹果放置槽14、一号伸缩杆15、三号弹簧16、一号海绵块18、二号海绵块19、减震垫5、泡沫板7、二号伸缩杆17和四号弹簧20，改变传统的物流箱本体1在运输苹果的途中对苹果造成损坏的问题，只需将苹果放置入一号海绵块18与二号海绵块19之间，上下层的苹果放置槽14之间设置有泡沫板7即可；本实用新型通过透气板21、冰块放置层6、物流箱本体1、箱盖11、保鲜膜2和通风孔8、改变传统的物流箱本体1在运输苹果的途中苹果发生腐烂的问题，只需在苹果放置槽14上铺盖保鲜膜2，冰块放置层6内加入冰块即可。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
