技术领域
本实用新型涉及收割装置技术领域，具体为一种小型菜地用微型蔬菜收割机。
背景技术
收割机是一体化收割农作物的机械。随着技术的不断发展，越来越多的行业逐渐从手工化向机械化转变，其中尤为突出的是在农业领域，各种新型的接卸设备为农业生产带来了极大的方便。蔬菜收割机作为一种农用收割装置，其主要功能就是对地里的蔬菜进行收割，目前也得到了较为广泛的使用。不过，现有技术中的蔬菜收割机，虽然能实现蔬菜收割的功能，但在针对小型菜地收割时，其在操作便捷性、功能适应性、结构合理性及收割效率等方面，仍有所欠缺。为此授权公告号为CN205727100U的实用新型专利公开了一种微型蔬菜收割机，该实用新型通过设计浮动竖杆，使该装置的刀片可以在小范围内自由上下浮动，从而适应了小型菜地的各种地形，达到了操作便捷，方便使用的目的，在实际使用时发现该装置的工作效率还有待提高。
实用新型内容
（一）解决的技术问题
针对现有技术的不足，本实用新型提供了一种小型菜地用微型蔬菜收割机，解决了微型蔬菜收割机工作效率不高的问题。
（二）技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种小型菜地用微型蔬菜收割机，包括工作仓和滑框，所述工作仓内腔的底部焊接有工作板，所述工作板背面的中部焊接有支撑板，所述支撑板的顶部焊接有电机，所述电机的转轴依次贯穿工作板的背面和正面和滑框的背面和正面并固定安装有转盘，所述转盘的底部焊接有第一齿轮条，所述工作板正面的顶部和底部均焊接有连接板，所述连接板一侧开设有第一连接槽，所述滑框内腔的顶部和底部均焊接有第二齿轮条，所述第一齿轮条的外侧与第二齿轮条的外侧啮合，所述滑框的顶部和底部均安装有第一滚轮，所述第一滚轮的外侧与第一连接槽的内腔滑动连接，所述工作仓的两侧均开设有第二连接槽，所述滑框两侧的中部均焊接有切割杆，所述切割杆的正面等距离焊接有刀片，所述切割杆远离工作板的一端贯穿第二连接槽并延伸至工作仓的外部。
优选的，所述工作仓底部的两侧均焊接有收纳仓，所述收纳仓的一侧安装有出料阀门，所述出料阀门顶部的一侧焊接有滑板，所述滑板呈倾斜状，在蔬菜被切割杆和刀片切割下之后，蔬菜会随着滑板滑落至收纳仓，从而达到收纳蔬菜的作用，打开出料阀门就可以取出收纳仓中的蔬菜了。
优选的，所述工作仓顶部的左右两侧均焊接有连接杆，所述连接杆的顶部焊接有握把，所述握把的外侧开设有防滑纹，在使用时，使用者握住握把就可推动该装置，防滑纹可增加使用者手掌与握把的摩擦力，更便于使用。
优选的，所述工作仓底部的两侧安装有第二滚轮，第二滚轮可便于该装置的移动。
优选的，所述第二连接槽的内径大于切割杆的横截面直径，这样可便于切割杆能从工作仓内的来回移动。
优选的，所述滑框通过第一滚轮与第一连接槽的内腔滑动连接，这样在有外力的驱动下，滑框可在两个工作板之间来回滑动。
（三）有益效果
1.相比较现有技术，本实用新型小型菜地用微型蔬菜收割机，在使用时，先启动电机，使用者握住握把推动该装置在菜地上行驶，电机的转轴带动转盘转动，转盘上的第一齿轮条随着转盘一起转动，由于第一齿轮条和第二齿轮条时啮合的，当第一齿轮条转动到滑框下方的第二齿轮条的位置时，通过第一滚轮和第一连接槽的配合，会使滑框向左移动，从而使得滑框左侧的切割杆向左移动，同时滑框右侧的切割杆也向左移动，当第一齿轮条转动到滑框上方的第二齿轮条的位置时，会使滑框向右移动，从而使得滑框右侧的切割杆向右移动，同时滑框右侧的切割杆也向右移动，这样两侧的切割杆就会带着刀片在工作仓的两侧来回移动并切割蔬菜，并同时切割两路的蔬菜，大大提高了微型蔬菜切割机的工作效率，从而解决了微型蔬菜收割机工作效率不高的问题。
2.相比较现有技术，本实用新型小型菜地用微型蔬菜收割机，通过收纳仓、滑板和出料阀门的配合，使得蔬菜在被切割之后，蔬菜可以通过滑板滑落到收纳仓内，最后通过打开出料阀门就可以取出蔬菜了，从而达到了微型蔬菜收割机在切割蔬菜的同时也具备了收纳蔬菜的作用，大大方便了使用。
附图说明

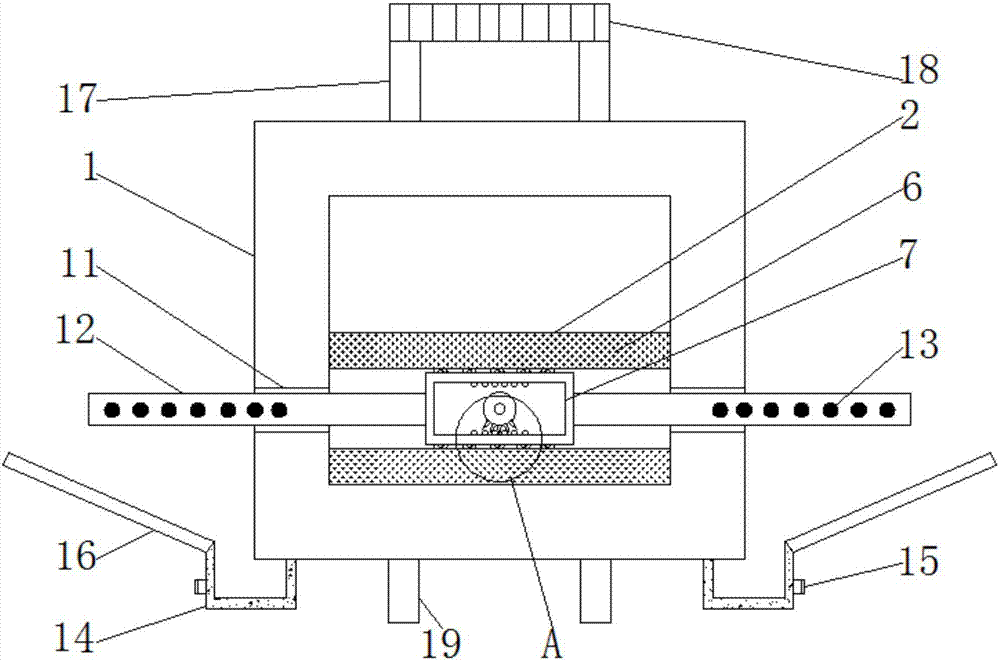

图1为本实用新型结构示意图；
图2为本实用新型图1中A处结构的放大图；
图3为本实用新型结构连接板的仰视图；
图4为本实用新型结构的侧视图。
图中：1工作仓、2工作板、3支撑板、4电机、5转盘、6连接板、7滑框、8第一连接槽、9第一齿轮条、10第一滚轮、11第二连接槽、12切割杆、13刀片、14收纳仓、15出料阀门、16滑板、17连接杆、18握把、19第二滚轮、20第二齿轮条。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-4所示，本实用新型实施例提供一种小型菜地用微型蔬菜收割机，包括工作仓1和滑框7，工作仓1内腔的底部焊接有工作板2，工作板2背面的中部焊接有支撑板3，支撑板3的顶部焊接有电机4，电机4的转轴依次贯穿工作板2的背面和正面和滑框7的背面和正面并固定安装有转盘5，转盘5的底部焊接有第一齿轮条9，工作板2正面的顶部和底部均焊接有连接板6，连接板6一侧开设有第一连接槽8，滑框7内腔的顶部和底部均焊接有第二齿轮条20，第一齿轮条9的外侧与第二齿轮条20的外侧啮合，滑框7的顶部和底部均安装有第一滚轮10，第一滚轮10的外侧与第一连接槽8的内腔滑动连接，滑框7通过第一滚轮10与第一连接槽8的内腔滑动连接，工作仓1的两侧均开设有第二连接槽11，滑框7两侧的中部均焊接有切割杆12，第二连接槽11的内径大于切割杆12的横截面直径，切割杆12的正面等距离焊接有刀片13，切割杆12远离工作板2的一端贯穿第二连接槽11的左右两侧并延伸至工作仓1的外部，工作仓1底部的两侧均焊接有收纳仓14，收纳仓14的一侧安装有出料阀门15，出料阀门15顶部的一侧焊接有滑板16，滑板16呈倾斜状，工作仓1顶部的左右两侧均焊接有连接杆17，连接杆17的顶部焊接有握把18，握把18的外侧开设有防滑纹，工作仓1底部的两侧安装有第二滚轮19。
在使用时，先启动电机4，使用者握住握把18推动该装置在菜地上行驶，电机4的转轴带动转盘5转动，转盘5上的第一齿轮条9随着转盘5一起转动，由于第一齿轮条9和第二齿轮条20时啮合的，当第一齿轮条9转动到滑框7下方的第二齿轮条20的位置时，通过第一滚轮10和第一连接槽8的配合，会使滑框7向左移动，从而使得滑框7左侧的切割杆12向左移动，同时滑框7右侧的切割杆12也向左移动，当第一齿轮条9转动到滑框7上方的第二齿轮条20的位置时，会使滑框7向右移动，从而使得滑框7右侧的切割杆12向右移动，同时滑框7右侧的切割杆12也向右移动，这样两侧的切割杆12就会带着刀片13在工作仓1的两侧来回移动并切割蔬菜，并同时切割两路的蔬菜，大大提高了微型蔬菜切割机的工作效率。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
