技术领域
本实用新型是一种用于沥青实验的自动化设备，属于沥青搅拌机领域。
背景技术
沥青是由不同分子量的碳氢化合物及其非金属衍生物组成的黑褐色复杂混合物，是高黏度有机液体的一种，呈液态，表面呈黑色，可溶于二硫化碳。沥青是一种防水防潮和防腐的有机胶凝材料；沥青主要可以分为煤焦沥青、石油沥青和天然沥青三种。
现有技术公开了申请号为：201410810308.2的一种试验室用自动温控双卧轴沥青混合料搅拌机，包括保温加热装置、卸料装置和外侧固定有电动机的搅拌缸；电动机的输出轴上固定有减速器，且减速器上固定有主动齿轮，主动齿轮经皮带与第一从动齿轮相连接，且第一从动齿轮固定于位于搅拌缸内的第一搅拌轴的一端，第一搅拌轴的另一端固定有第二同步齿轮，但是该现有技术搅拌桶的固定需人工进行固定，自动化程度低，使得固定过程费时费力。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种用于沥青实验的自动化设备，以解决搅拌桶的固定需人工进行固定，自动化程度低，使得固定过程费时费力的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种用于沥青实验的自动化设备，其结构包括传动箱、散热口、支撑杆、垫块、显示屏、搅拌器、搅拌桶、固定装置、基座、搅拌机主体，所述支撑杆的上端固定安装于传动箱的底面，所述传动箱的右端面设有散热口，所述垫块左端面与搅拌机主体的右端面相贴合，所述显示屏嵌入安装于搅拌机主体的正表面，所述搅拌器的上表面固定安装于传动箱右端的底面，所述搅拌桶的底面与基座的上表面相贴合，所述固定装置的底面垂直焊接于基座的上表面，所述固定装置包括重力传感器、承重盘、信号接收器、电磁铁、磁铁、支撑板、通电杆、触点、安装外壳、减速电机、转轴、螺纹杆，所述重力传感器的上表面与承重盘的底面相贴合，所述信号接收器与电磁铁电连接，所述电磁铁的上表面与磁铁的底面相贴合，所述支撑板的上表面与安装外壳左端的底面相焊接，所述触点与速电机电连接，所述转轴的右端嵌入安装于减速电机的内部，所述螺纹杆与安装外壳的左端螺纹连接。
进一步地，所述支撑杆的底面固定安装于搅拌机主体的上表面。
进一步地，所述搅拌机主体的右端面与基座的左端面相焊接。
进一步地，所述承重盘嵌入安装于基座的内部，所述支撑板的底面垂直焊接于基座的上表面。
进一步地，所述搅拌机主体为长650mm宽410mm高750mm的梯形结构。
进一步地，所述支撑杆采用碳钢制造。
进一步地，所述搅拌机主体采用铝合金制造。
有益效果
本实用新型一种用于沥青实验的自动化设备，结构上设有固定装置，承重盘嵌入安装于基座的内部，将搅拌桶放置在承重盘上后，重力传感器感应到重力的存在后将信号传给信号接收器，控制减速电机通电进行旋转，利用螺纹杆和安装外壳左端螺纹的结构，将螺纹杆推出对搅拌桶进行固定，无需通过人工来进行固定。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

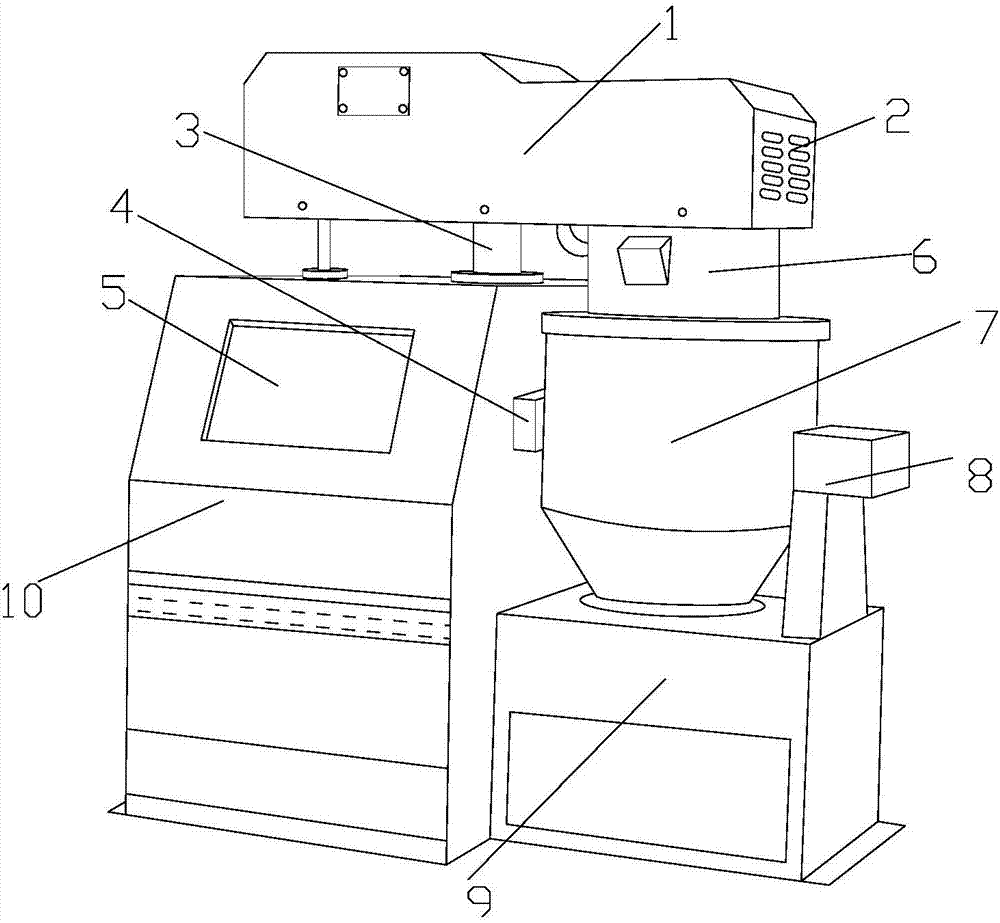

图1为本实用新型一种用于沥青实验的自动化设备的结构示意图；
图2为本实用新型一种固定装置的剖面结构示意图。
图中：传动箱-1、散热口-2、支撑杆-3、垫块-4、显示屏-5、搅拌器-6、搅拌桶-7、固定装置-8、基座-9、搅拌机主体-10、重力传感器-801、承重盘-802、信号接收器-803、电磁铁-804、磁铁-805、支撑板-806、通电杆-807、触点-808、安装外壳-809、减速电机-8010、转轴-8011、螺纹杆-8012。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1、图2，本实用新型提供一种用于沥青实验的自动化设备技术方案：其结构包括传动箱1、散热口2、支撑杆3、垫块4、显示屏5、搅拌器6、搅拌桶7、固定装置8、基座9、搅拌机主体10，所述支撑杆3的上端固定安装于传动箱1的底面，所述传动箱1的右端面设有散热口2，所述垫块4左端面与搅拌机主体10的右端面相贴合，所述显示屏5嵌入安装于搅拌机主体10的正表面，所述搅拌器6的上表面固定安装于传动箱1右端的底面，所述搅拌桶7的底面与基座9的上表面相贴合，所述固定装置8的底面垂直焊接于基座9的上表面，所述固定装置8包括重力传感器801、承重盘802、信号接收器803、电磁铁804、磁铁805、支撑板806、通电杆807、触点808、安装外壳809、减速电机8010、转轴8011、螺纹杆8012，所述重力传感器801的上表面与承重盘802的底面相贴合，所述信号接收器803与电磁铁804电连接，所述电磁铁804的上表面与磁铁805的底面相贴合，所述支撑板806的上表面与安装外壳809左端的底面相焊接，所述触点808与速电机8010电连接，所述转轴8011的右端嵌入安装于减速电机8010的内部，所述螺纹杆8012与安装外壳809的左端螺纹连接，所述支撑杆3的底面固定安装于搅拌机主体10的上表面，所述搅拌机主体10的右端面与基座9的左端面相焊接，所述承重盘802嵌入安装于基座9的内部，所述支撑板806的底面垂直焊接于基座9的上表面，所述搅拌机主体10为长650mm宽410mm高750mm的梯形结构，所述支撑杆3采用碳钢制造，所述搅拌机主体10采用铝合金制造。
本专利所说的显示屏5通常也被称为监视器，显示器是属于电脑的I/O设备，即输入输出设备；所述电磁铁804是通电产生电磁的一种装置。
在进行使用时将搅拌桶7放置在承重盘802上，重力传感器801感应到重力的存在后将信号传给信号接收器803，经过信号的处理后使电磁铁804通电产生磁力，并利用与磁铁805之间斥力向上推动通电杆807与触点808接通，接通后减速电机8010启动带动转轴8011进行旋转，在旋转的过程中利用螺纹杆8012和安装外壳809左端螺纹连接的结构，使螺纹杆8012伸出。
本实用新型解决了搅拌桶的固定需人工进行固定，自动化程度低，使得固定过程费时费力的问题，本实用新型通过上述部件的互相组合，本实用新型一种用于沥青实验的自动化设备，结构上设有固定装置8，承重盘802嵌入安装于基座9的内部，将搅拌桶7放置在承重盘802上后，重力传感器801感应到重力的存在后将信号传给信号接收器803，控制减速电机8010通电进行旋转，利用螺纹杆8012和安装外壳809左端螺纹的结构，将螺纹杆8012推出对搅拌桶7进行固定，无需通过人工来进行固定。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
