技术领域
本实用新型涉及橡胶枕头脱水技术领域，具体是一种小型橡胶枕头床垫脱水装置。
背景技术
天然乳胶是从有一定树龄的橡胶树在规定的时间按照规定的切口割胶时流出的液体，呈乳白色，固含量为30%～40%，橡胶粒径平均为1.06微米。新鲜的天然乳胶含橡胶成
分27%～41.3%(质量)、水44%～70%、蛋白质0.2%～4.5%、天然树脂2%～5%、糖类0.36%～
4.2%、灰分0.4%。为防止天然乳胶因微生物、酶的作用而凝固，常加入氨和其他稳定剂。天然乳胶主要用于制作海绵制品、压出制品和浸渍制品。
天然乳胶的产品有很多，最常见的为乳胶枕头床垫，这些乳胶产品在制作成型的过程中需要进行脱水工序，目前这一脱水工序均采用大型烘干机，这种大型烘干机结构复杂，操作不便，生产成本高，难以满足小型作坊的生产需要，实用性不强。
实用新型内容
本实用新型的目的在于提供一种小型橡胶枕头床垫脱水装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种小型橡胶枕头床垫脱水装置，包括支撑底座，所述支撑底座上端两侧安装有支撑架，支撑架顶端连接有顶板，顶板下端中部安装有导向框，导向框中部连接有转动杆，转动杆左端中部设有左旋螺纹，所述转动杆右端中部设有右旋螺纹，所述左旋螺纹和右旋螺纹外侧均安装有导向块，导向块下端安装有导向杆，导向杆下端连接有固定块，固定块中部连接有螺杆，螺杆内侧一端连接有挤压板，所述转动杆左端连接有从动轮，从动轮上端通过皮带连接有主动轮，所述支撑底座上端中部设有集水槽，所述集水槽下端中部连接有排水管。
作为本实用新型进一步的方案：所述转动杆中部设有隔板，所述隔板固定安装于导向框中部。
作为本实用新型进一步的方案：所述导向框下端中部设有与导向杆相互配合的导向槽。
作为本实用新型进一步的方案：所述导向块中部设有与转动杆相互配合的螺纹孔。
作为本实用新型进一步的方案：所述主动轮左端连接有转动手柄。
作为本实用新型再进一步的方案：所述支撑底座下端两侧安装有支撑腿。
与现有技术相比，本实用新型的有益效果是：
所述一种小型橡胶枕头床垫脱水装置，结构合理，设计新颖，通过在转动杆两端设置着不同旋向的螺纹，进而使得两个导向块进行相反方向的运动，从而实现着挤压板对于橡胶枕头床垫的脱水作用，操作简单，满足着小型作坊的生产需要，实用性强。
附图说明

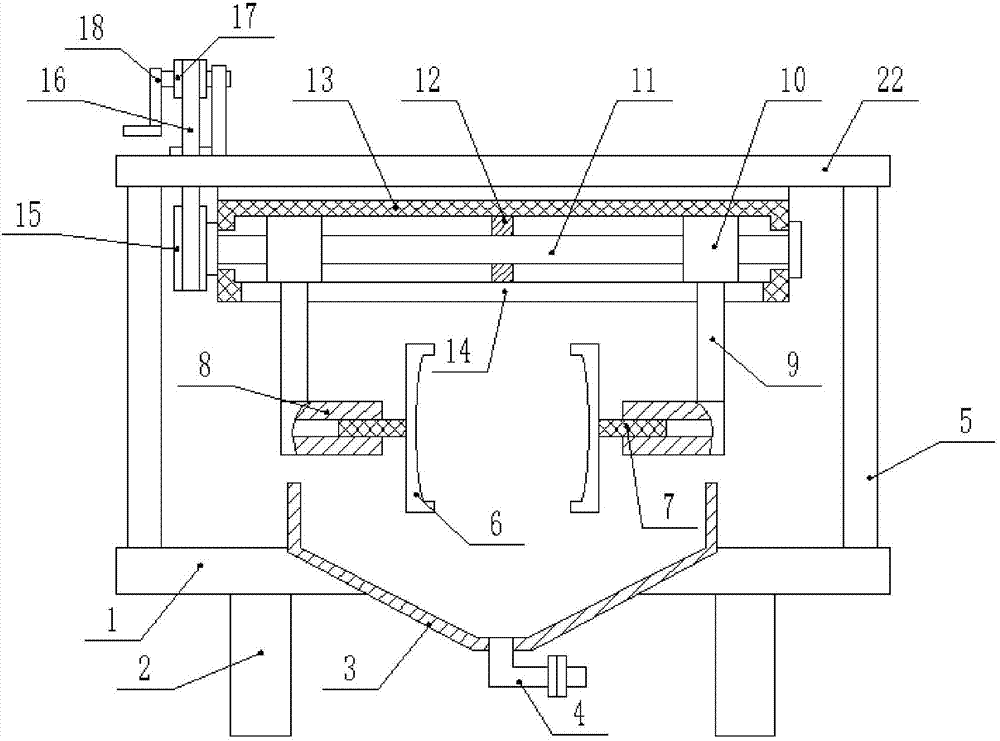

图1为一种小型橡胶枕头床垫脱水装置的结构示意图。
图2为一种小型橡胶枕头床垫脱水装置中螺杆的结构示意图。
图3为一种小型橡胶枕头床垫脱水装置中导向块与导向块的配合截面结构示意图。
具体实施方式
需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。
在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
下面将参考附图并结合实施例来详细说明本实用新型。
参阅图1～3，本实用新型实施例中，一种小型橡胶枕头床垫脱水装置，包括支撑底座1，所述支撑底座1下端两侧安装有支撑腿2，用于实现着对整个装置的支撑固定，所述支撑底座1上端两侧安装有支撑架5，支撑架5顶端连接有顶板22，顶板22下端中部安装有导向框13，导向框13中部连接有转动杆11，所述转动杆11中部设有隔板12，避免两个滑块10在移动过程中发生直接的接触，所述隔板12固定安装于导向框13中部，转动杆11左端中部设有左旋螺纹19，所述转动杆11右端中部设有右旋螺纹20，所述左旋螺纹19和右旋螺纹20外侧均安装有导向块10，所述导向块10中部设有与转动杆11相互配合的螺纹孔21，从而将转动杆11的旋转运动转化为导向块10的直线运动，导向块10下端安装有导向杆9，导向杆9下端连接有固定块8，固定块8中部连接有螺杆7，螺杆7内侧一端连接有挤压板6，通过所述螺杆7的可拆卸式安装方式，可以根据需要安装着不同类型的家压板6，以满足而着对不同类型橡胶枕头床垫的脱水需要，所述转动杆11左端连接有从动轮15，从动轮15上端通过皮带16连接有主动轮17，所述主动轮17左端连接有转动手柄18，用于带动着主动轮17进行转动，所述支撑底座1上端中部设有集水槽3，所述集水槽3下端中部连接有排水管4，用于将集水槽3中的污水排出。
所述一种小型橡胶枕头床垫脱水装置，脱水时，将待脱水的橡胶枕头床垫放于两个挤压板之6间，然后通过驱动手柄18使得主动轮17进行转动，然后通过皮带16的作用，使得从动轮15带动着转动杆11同步转动，进而使得两个导向块10往内侧进行移动，然后通过导向杆9的作用，使得挤压板6对橡胶枕头床垫进行挤压，进而实现着脱水，挤压的水通过集水槽3进行排出。本实用新型，结构合理，设计新颖，通过在转动杆11两端设置着不同旋向的螺纹，进而使得两个滑块10进行相反方向的运动，从而实现着挤压板6对于橡胶枕头床垫的脱水作用，操作简单，满足着小型作坊的生产需要，实用性强。
需要特别说明的是，本申请中转动杆11与导向块10之间为为现有技术丝杆滑块的应用，通过在转动杆11两端设置着不同旋向的螺纹，进而使得两个导向块10进行相反方向的运动为本申请的创新点，其有效解决了现有的橡胶枕头床垫的脱水机构不仅体积大，且操作不便的问题。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
