技术领域
本实用新型涉及农业器械技术领域，具体是一种便携式农用果实采摘器。
背景技术
水果营养丰富，是人们日常生活中常见的食品，许多水果都是生长在树上的，这类水果的采摘比较麻烦。
传统采摘水果的方式一般采用爬树、架梯采摘或者用长杆把水果打落，此类采摘方式存在安全隐患，还容易造成水果损伤，影响水果品质，而且采摘效率低，工作人员很容易产生疲劳感。
实用新型内容
本实用新型的目的在于提供一种便携式农用果实采摘器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种便携式农用果实采摘器，包括伸缩杆，所述伸缩杆内设置有锂电池，伸缩杆侧壁设置有开关，开关通过导线与锂电池连接；所述伸缩杆顶端固定连接有安装座，所述安装座左右端面呈“凹”形，所述安装座前后内壁之间设置有移动块，移动块前后端面固定连接有滑块，所述安装座前后内壁设置有与滑块配合的滑槽，所述滑块与滑槽滑动连接；所述移动块左右端面均固定设置有齿条，所述圆盘前后内壁之间固定连接有左右两根固定轴，固定轴上分别转动连接有左右对称设置的不完全齿轮，不完全齿轮与齿条啮合；左右不完全齿轮上还分别固定连接有左右对称设置的套环；左侧套环右端面和右侧套环左端面均固定连接有环形切刀；左侧套环左端面和右侧套环右端面均固定连接有网兜；所述安装座后侧壁固定设置有减速电机，减速电机通过导线与开关连接，所述减速电机前端电机轴穿过安装座后壁固定连接有圆盘，圆盘位于安装座前后内壁之间，所述圆盘前端面顶部固定设置有销轴，销轴转动连接有连杆，连杆顶端与移动块底端铰接。
作为本实用新型进一步的方案：所述套环材质采用铝合金。
作为本实用新型再进一步的方案：左右环形切刀刃口相向设置。
作为本实用新型再进一步的方案：所述环形切刀材质采用不锈钢。
作为本实用新型再进一步的方案：所述网兜底部还设置有开口，开口处连接有拉链。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过位于伸缩杆内的锂电池供电，无需背负电源，且伸缩杆可收缩，体积小，结构简单，携带方便，可以对不同高度的水果进行采摘；通过环形切刀相向运动对果枝进行剪切从而采摘水果，剪切通过一个开关即可控制，使用方便，采摘效率高；剪切后的水果直接落入网兜中，水果采摘完整，避免破损，使用安全；通过在网兜底部开口设置拉链，水果取出方便。
附图说明

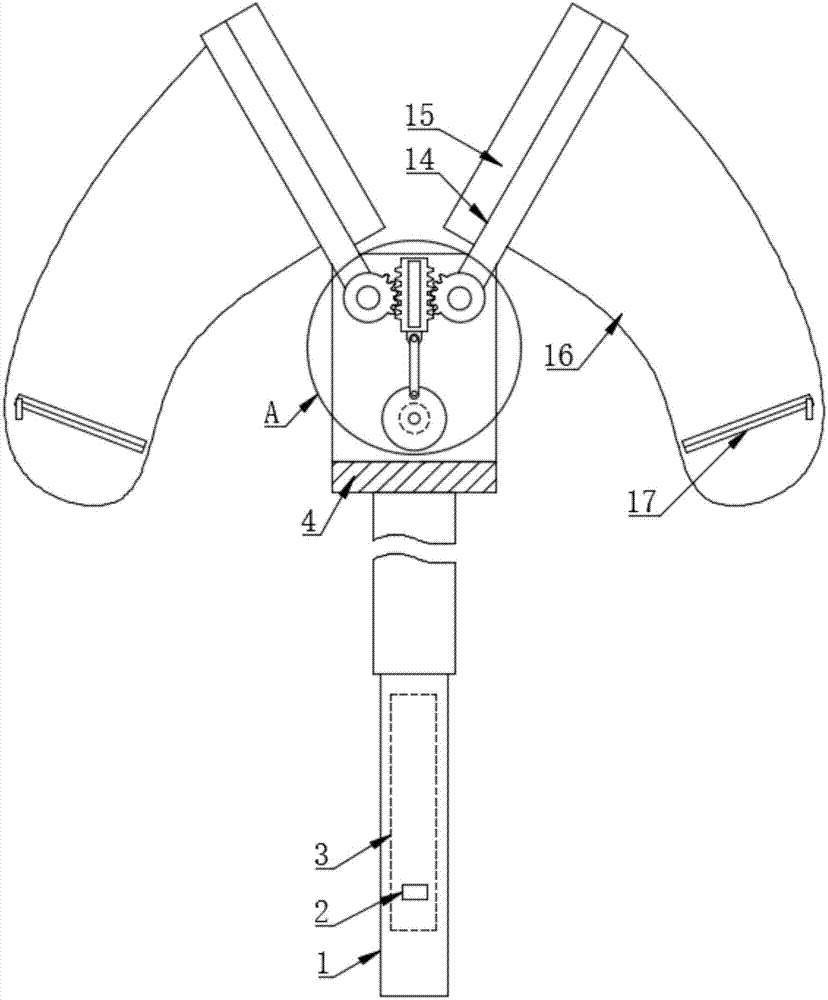

图1为便携式农用果实采摘器的结构示意图。
图2为便携式农用果实采摘器中A处的结构示意图。
图3为便携式农用果实采摘器中套环的结构示意图。
图4为便携式农用果实采摘器中安装座的左视结构示意图。
图中：1-伸缩杆、2-开关、3-锂电池、4-安装座、5-减速电机、6-圆盘、7-销轴、8-连杆、9-移动板、10-滑块、11-齿条、12-不完全齿轮、13-固定轴、14-套环、15-环形切刀、16-网兜、17-拉链。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～4，本实用新型实施例中，一种便携式农用果实采摘器，包括伸缩杆1，所述伸缩杆1内设置有锂电池3，伸缩杆1侧壁设置有开关2，开关2通过导线与锂电池3连接；所述伸缩杆1顶端固定连接有安装座4，所述安装座4左右端面呈“凹”形，所述安装座4前后内壁之间设置有移动块9，移动块9前后端面固定连接有滑块10，所述安装座4前后内壁设置有与滑块10配合的滑槽，所述滑块10与滑槽滑动连接；所述移动块9左右端面均固定设置有齿条11，所述圆盘6前后内壁之间固定连接有左右两根固定轴13，固定轴13上分别转动连接有左右对称设置的不完全齿轮12，不完全齿轮12与齿条11啮合；左右不完全齿轮12上还分别固定连接有左右对称设置的套环14，所述套环14材质采用铝合金，保证性能的前提下降低重量；左侧套环14右端面和右侧套环14左端面均固定连接有环形切刀15，左右环形切刀15刃口相向设置，环形切刀15闭合时，刃口剪切从而将果枝切断，所述环形切刀15材质采用不锈钢，硬度高，性能好；左侧套环14左端面和右侧套环14右端面均固定连接有网兜16，果枝剪断后，果实落入网兜16内；所述网兜16底部还设置有开口，开口处连接有拉链17，方便从网兜16内取出水果；所述安装座4后侧壁固定设置有减速电机5，减速电机5通过导线与开关2连接，所述减速电机5前端电机轴穿过安装座4后壁固定连接有圆盘6，圆盘6位于安装座4前后内壁之间，所述圆盘6前端面顶部固定设置有销轴7，销轴7转动连接有连杆8，连杆8顶端与移动块9底端铰接；通过开关2控制减速电机5缓慢转动，使得移动块9上下移动，从而带动套环14闭合或打开，通过伸缩杆1控制装置使水果位于左右套环14之间，当套环14闭合时环形切刀15将果枝剪短，水果落入网兜16内，套环14重新张开后，关闭减速电机5，将水果取出或接着进行采摘。
