技术领域
本实用新型涉及奶牛养殖技术领域，尤其涉及一种奶牛养殖用粗饲料切割装置。
背景技术
奶牛是乳用品种的黄牛，经过高度选育繁殖的优良品种，我国的奶牛主要以黑白花奶牛为主，从1980年山东省畜牧局牛羊养殖基地开始引进此品种，此品种适应性强、分布范围广、产奶量高、耐粗饲，牛奶营养全面，是适合长期饮用的饮品，也是现代乳品工业的重要原料，粗饲料时奶牛养殖所需其中饲料的一种，粗饲料需要进行切割加工，但是，传统的切割装置结构单一，不能根据需求，快速切割出不同长度，切割速度慢，适用性低。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种奶牛养殖用粗饲料切割装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种奶牛养殖用粗饲料切割装置，包括工作台，所述工作台的底端外壁四角均焊接有竖直设置的支撑腿，且支撑腿的底端外壁均通过螺栓连接有万向轮，所述工作台的底端外壁通过螺栓固定有饲料收集箱，所述饲料收集箱的一边外壁底端开设有开口，且开口顶部边缘处通过螺丝固定连接有铰链，所述饲料收集箱通过铰链连接有箱门，且箱门的一边外壁焊接有把手，所述工作台的一边外壁通过螺丝固定有电机，且电机的输出轴为水平设置，所述电机的输出端部通过轴联器连接有转动杆，且转动杆远离电机的一端焊接有转盘，所述转盘远离电机的一侧外壁边缘处焊接有圆柱状结构的凸起，所述凸起的圆周外壁套接有连接杆，所述工作台的一侧外壁顶端通过螺栓固定有喂料斗，所述工作台的顶端外壁开设有等距离分布的切割孔，所述工作台的顶部一端边缘处焊接有安装块，且安装块靠近切割孔的一边外壁开设有水平设置的调节槽，所述调节槽的内壁滑动连接有滑块，且滑块的一边外壁交接有切割刀，所述切割刀远离滑块的一端焊接有套环。
优选的，所述滑块的数量为三到七个，且滑块的数量和切割刀的数量相同。
优选的，所述套环的数量和切割刀的数量相同，且每个套环的内部卡接有同一个水平设置的固定杆，固定杆的一端和连接杆远离凸起的一端铰接。
优选的，所述电机通过导线连接有开关，且开关通过导线连接有控制器，控制器的型号为DATA-7311。
优选的，所述切割孔的孔宽度大于切割刀的刀刃厚度，且切割孔和饲料收集箱的内部连通。
优选的，所述调节槽的长度和安装块的长度相适配。
优选的，所述转盘和工作台之间留有间隙。
本实用新型的有益效果为：
1、将粗饲料通过喂料斗推入到工作台的顶端，启动电机，使得转盘随着转动杆一起转动，且转盘通过凸起带动连接杆转动，凸起位于转盘的边缘处，从而能带动多组切割刀对粗饲料进行切割，加快了切割的速度，提高了工作效率。
2、通过滑块在调节槽的内壁上移动，可以根据所需的饲料长度调节相邻的两个切割刀之间的距离，使得该新型的适用性更高，能快速切割出不同直径的饲料，满足喂料需求。
3、通过设置的切割孔，切割刀的刀刃始终对准切割孔，当切割完成后，可以将工作台上的饲料通过切割孔流入到饲料收集箱的内部，方便饲料的收集。
附图说明

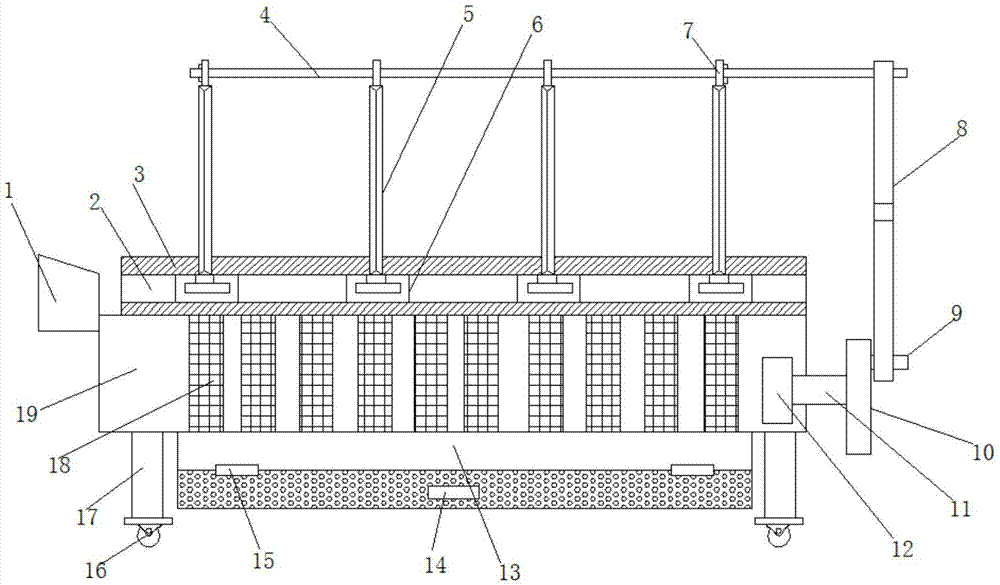

图1为本实用新型提出的一种奶牛养殖用粗饲料切割装置的结构示意图；
图2为本实用新型提出的一种奶牛养殖用粗饲料切割装置的局部侧视结构示意图；
图3为本实用新型提出的一种奶牛养殖用粗饲料切割装置的部分俯视结构示意图。
图中：1喂料斗、2调节槽、3安装块、4固定杆、5切割刀、6滑块、7套环、8连接杆、9凸起、10转盘、11转动杆、12电机、13饲料收集箱、14把手、15铰链、16万向轮、17支撑腿、18切割孔、19工作台、20固定销。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种奶牛养殖用粗饲料切割装置，包括工作台19，工作台19的底端外壁四角均焊接有竖直设置的支撑腿17，且支撑腿17的底端外壁均通过螺栓连接有万向轮16，工作台19的底端外壁通过螺栓固定有饲料收集箱13，饲料收集箱13的一边外壁底端开设有开口，且开口顶部边缘处通过螺丝固定连接有铰链15，饲料收集箱13通过铰链15连接有箱门，且箱门的一边外壁焊接有把手14，工作台19的一边外壁通过螺丝固定有电机12，且电机12的输出轴为水平设置，电机12的输出端部通过轴联器连接有转动杆11，且转动杆11远离电机12的一端焊接有转盘10，转盘10远离电机12的一侧外壁边缘处焊接有圆柱状结构的凸起9，凸起9的圆周外壁套接有连接杆8，工作台19的一侧外壁顶端通过螺栓固定有喂料斗1，工作台19的顶端外壁开设有等距离分布的切割孔18，工作台19的顶部一端边缘处焊接有安装块3，且安装块3靠近切割孔18的一边外壁开设有水平设置的调节槽2，调节槽2的内壁滑动连接有滑块6，且滑块6的一边外壁交接有切割刀5，切割刀5远离滑块6的一端焊接有套环7。
本实用新型中，滑块6的数量为三到七个，且滑块6的数量和切割刀5的数量相同，套环7的数量和切割刀5的数量相同，且每个套环7的内部卡接有同一个水平设置的固定杆4，固定杆4的一端和连接杆8远离凸起9的一端铰接，电机12通过导线连接有开关，且开关通过导线连接有控制器，控制器的型号为DATA-7311，切割孔18的孔宽度大于切割刀5的刀刃厚度，且切割孔18和饲料收集箱13的内部连通，调节槽2的长度和安装块3的长度相适配，转盘10和工作台19之间留有间隙。
工作原理：将粗饲料通过喂料斗1推入到工作台19的顶端，启动电机12，使得转盘10随着转动杆11一起转动，且转盘10通过凸起9带动连接杆8转动，凸起9位于转盘10的边缘处，从而能带动多组切割刀5对粗饲料进行切割，加快了切割的速度，通过滑块6在调节槽2的内壁上移动，可以根据所需的饲料长度调节相邻的两个切割刀5之间的距离。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
