技术领域
本实用新型涉及奶牛养殖技术领域，尤其涉及一种方便清洗的奶牛养殖用喂食槽。
背景技术
奶牛是乳用品种的黄牛，经过高度选育繁殖的优良品种，我国的奶牛主要以黑白花奶牛为主，从1980年山东省畜牧局牛羊养殖基地开始引进此品种，此品种适应性强、分布范围广、产奶量高、耐粗饲，牛奶营养全面，是适合长期饮用的饮品，也是现代乳品工业的重要原料。奶牛养殖时，需要用到喂食槽，但是，现有的喂食槽结构单一，需要人工定期清洗，清洗的工作量大，清洗不方便。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种方便清洗的奶牛养殖用喂食槽。
为了实现上述目的，本实用新型采用了如下技术方案：
一种方便清洗的奶牛养殖用喂食槽，包括喂食槽本体，所述喂食槽本体的底端外壁四角均通过螺丝连接有万向轮，所述喂食槽本体的一侧外壁焊接有蓄水箱，所述蓄水箱的底部内壁放置有水泵，且水泵的出水口通过法兰连接有水管，所述水管的一端延伸至喂食槽本体的内部，所述喂食槽本体的一侧内壁设置有连接管，且连接管和水管的一端焊接，所述连接管远离水管的一侧外壁底端焊接有均匀分布的喷嘴，所述蓄水箱的一边外壁通过螺丝固定有控制器，且控制器的外部设置有保护外壳，所述喂食槽本体的另一侧外壁焊接有废水收集箱，所述喂食槽本体的另一侧内壁底端开设有泄水槽，且泄水槽的内部和废水收集箱的内部连通，所述喂食槽本体的一边外壁顶端焊接有安装箱，所述安装箱的一侧外壁开设有水平设置的活动槽，所述安装箱的底部内壁通过螺栓连接有水平设置的电动滑轨，且电动滑轨的内壁滑动连接有滑块，所述滑块的顶端外壁通过螺栓连接有伺服电机，所述伺服电机的输出轴端部通过轴联器连接有水平设置的转动杆，所述转动杆的外壁包裹有软毛刷，所述软毛刷的顶部设有弧形结构的外罩，且外罩的一端和滑块的一边外壁通过固定件连接。
优选的，所述活动槽的内部和安装箱的内部连通，且活动槽的长度和安装箱的长度相适配。
优选的，所述转动杆和电动滑轨之间相互垂直，且转动杆位于喂食槽本体的顶部上方。
优选的，所述水泵、电动滑轨以及伺服电机均通过导线连接有开关，且开关通过导线和控制器连接，控制器的信号为DATA-7311。
优选的，所述喂食槽本体的长度和安装箱的长度相适配，且喂食槽本体的一边底端通过螺栓连接有用于供电的蓄电池。
优选的，所述废水收集箱的一侧外壁开设有安装孔，且安装孔的内壁卡接有排污管。
优选的，所述软毛刷位于喂食槽本体的正上方，泄水槽的槽口出设置有阀门。
本实用新型的有益效果为：
1、通过控制器启动电动滑轨和水泵，水管将蓄水箱内部的水通过喷嘴喷向喂食槽本体的内部，同时，滑块在电动滑轨上往复移动，启动伺服电机，使得转动杆随着伺服电机的输出轴一起转动，从而通过软毛刷对喂食槽本体的内部进行清洗，方便快捷，无需人工清洗，降低了工作量。
2、通过设置的外罩，可以避免软毛刷在旋转清扫时将水渍甩出，保护性好，且废水收集箱可以收集废水，方便废水集中处理，放置废水造成二次污染。
3、通过设置的万向轮，可以方便该新型的移动，适用性高。
附图说明

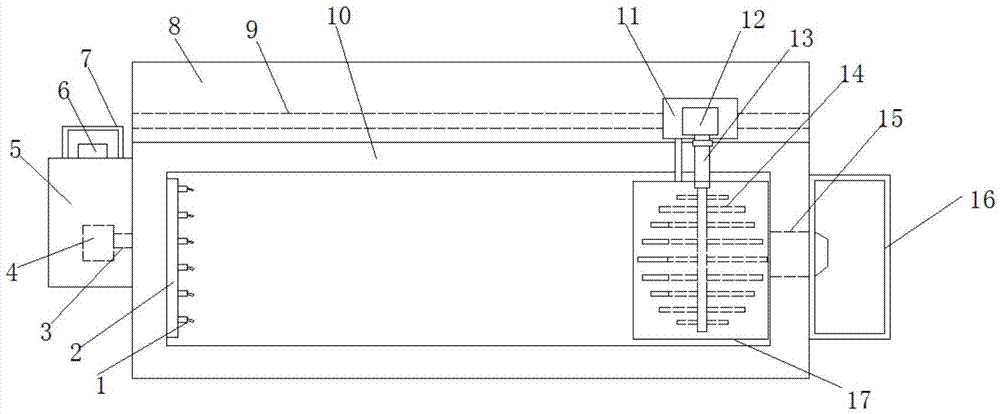

图1为本实用新型提出的一种方便清洗的奶牛养殖用喂食槽的俯视结构示意图；
图2为本实用新型提出的一种方便清洗的奶牛养殖用喂食槽的正视结构示意图；
图3为本实用新型提出的一种方便清洗的奶牛养殖用喂食槽的局部侧视结构示意图。
图中：1喷嘴、2连接管、3水管、4水泵、5蓄水箱、6控制器、7保护外壳、8安装箱、9电动滑轨、10喂食槽本体、11滑块、12伺服电机、13转动杆、14软毛刷、15泄水槽、16废水收集箱、17外罩、18活动槽、19万向轮、20蓄电池。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种方便清洗的奶牛养殖用喂食槽，包括喂食槽本体10，喂食槽本体10的底端外壁四角均通过螺丝连接有万向轮19，喂食槽本体10的一侧外壁焊接有蓄水箱5，蓄水箱5的底部内壁放置有水泵4，且水泵4的出水口通过法兰连接有水管3，水管3的一端延伸至喂食槽本体10的内部，喂食槽本体10的一侧内壁设置有连接管2，且连接管2和水管3的一端焊接，连接管2远离水管3的一侧外壁底端焊接有均匀分布的喷嘴1，蓄水箱5的一边外壁通过螺丝固定有控制器6，且控制器6的外部设置有保护外壳7，喂食槽本体10的另一侧外壁焊接有废水收集箱16，喂食槽本体10的另一侧内壁底端开设有泄水槽15，且泄水槽15的内部和废水收集箱16的内部连通，喂食槽本体10的一边外壁顶端焊接有安装箱8，安装箱8的一侧外壁开设有水平设置的活动槽18，安装箱8的底部内壁通过螺栓连接有水平设置的电动滑轨9，且电动滑轨9的内壁滑动连接有滑块11，滑块11的顶端外壁通过螺栓连接有伺服电机12，伺服电机12的输出轴端部通过轴联器连接有水平设置的转动杆13，转动杆13的外壁包裹有软毛刷14，软毛刷14的顶部设有弧形结构的外罩17，且外罩17的一端和滑块11的一边外壁通过固定件连接。
本实用新型中，活动槽18的内部和安装箱8的内部连通，且活动槽18的长度和安装箱8的长度相适配，转动杆13和电动滑轨9之间相互垂直，且转动杆13位于喂食槽本体10的顶部上方，水泵4、电动滑轨9以及伺服电机12均通过导线连接有开关，且开关通过导线和控制器6连接，控制器6的信号为DATA-7311，喂食槽本体10的长度和安装箱8的长度相适配，且喂食槽本体10的一边底端通过螺栓连接有用于供电的蓄电池20，废水收集箱16的一侧外壁开设有安装孔，且安装孔的内壁卡接有排污管，软毛刷14位于喂食槽本体10的正上方，泄水槽15的槽口出设置有阀门。
工作原理：通过控制器7启动电动滑轨9和水泵4，水管3将蓄水箱5内部的水通过喷嘴1喷向喂食槽本体10的内部，同时，滑块11在电动滑轨9上往复移动，启动伺服电机12，使得转动杆13随着伺服电机12的输出轴一起转动，从而通过软毛刷14对喂食槽本体10的内部进行清洗，通过设置的外罩17，可以避免软毛刷14在旋转清扫时将水渍甩出，且废水收集箱16可以收集废水，方便废水集中处理。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
