技术领域
本实用新型涉及园林机械技术领域，具体是一种便携式园林高树枝叶修剪装置。
背景技术
园林是指在一定的地域运用工程技术和艺术手段，通过改造地形(或进一步筑山、叠石、理水)、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域。在中国传统建筑中独树一帜，有重大成就的是古典园林建筑；园林具有很多的外延概念：园林社区、园林街道、园林城市(生态城市)、国家园林县城等等。现代的生活方式和生活环境对于园林有着迫切的功能性和艺术性的要求。对于我们现代的生活和未来的人民发展方向有着越来越重要的作用。
为了保证园林绿植的美观性，一般需要对园林绿植进行修剪，对于较矮的绿植，通过人工手持剪刀即可修剪，而对于高树枝叶的修剪则比较麻烦，有时还需要通过爬梯爬高进行修剪，不仅修剪效率低，而且危险性较高。
实用新型内容
本实用新型的目的在于提供一种便携式园林高树枝叶修剪装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种便携式园林高树枝叶修剪装置，包括伸缩杆，所述伸缩杆内设置有锂电池；伸缩杆侧壁设置有开关，开关通过导线与锂电池连接；所述伸缩杆顶端固定连接有安装座，所述安装座呈左右贯穿的“凹”形，所述安装座前后内壁之间固定连接有左右两根销轴，销轴上分别转动连接有左右对称设置的支杆，左右支杆底部通过拉伸弹簧连接；左右支杆顶部还固定连接有相向设置的切刀；所述安装座前后内壁之间设置有移动板，移动板前后端面固定连接有滑块，所述安装座前后内壁设置有与滑块配合的滑槽，所述滑块沿滑槽上下滑动；所述移动板左右端面顶部均固定连接有导向杆，所述导向杆上套接滑动有空心推杆，所述空心推杆另一端还转动连接有滚轮，滚轮分别与左右支杆相抵；所述安装座后侧壁固定设置有减速电机，减速电机通过导线与开关连接，所述减速电机前端电机轴穿过安装座后壁固定连接有圆盘，圆盘位于安装座前后内壁之间，所述圆盘前端面顶部转动连接有连杆，连杆另一端与移动板底部铰接。
作为本实用新型进一步的方案：所述伸缩杆侧壁设置有锂电池的充电接口。
作为本实用新型再进一步的方案：所述切刀材质采用不锈钢。
作为本实用新型再进一步的方案：所述空心推杆与导向杆之间连接有压缩弹簧。
作为本实用新型再进一步的方案：所述压缩弹簧的弹簧刚度大于拉伸弹簧的弹簧刚度。
与现有技术相比，本实用新型的有益效果是：
本实用新型伸缩杆可收缩，携带方便，可以对不同高度的枝叶进行修剪，通过锂电池供电，无需背负电源，体积小，结构简单；通过开关控制使得圆盘转动，即可使切刀闭合或张开，对枝叶进行剪切，修剪效率高，使用方便安全；通过在空心推杆与导向杆之间连接压缩弹簧，当剪切阻力过大时，压缩弹簧可以启动一定的缓冲作用，避免构件损坏。
附图说明

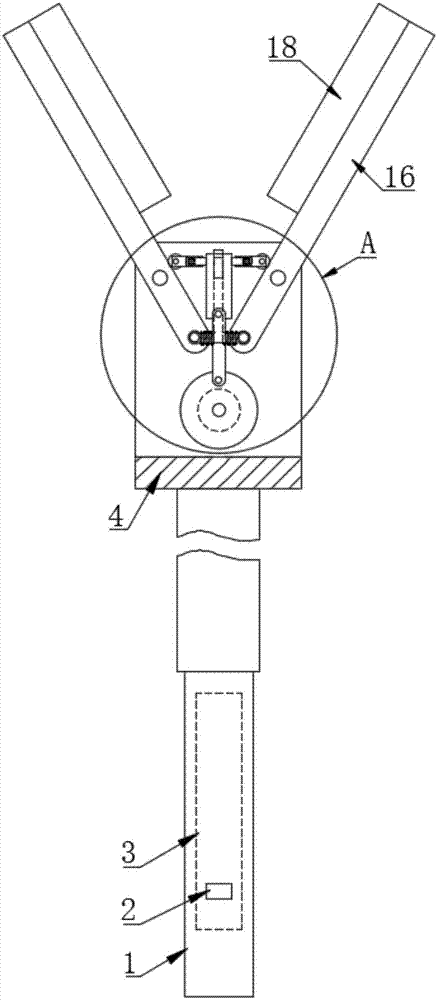

图1为便携式园林高树枝叶修剪装置的结构示意图。
图2为便携式园林高树枝叶修剪装置中A处的结构示意图。
图3为便携式园林高树枝叶修剪装置中推杆处的局部结构示意图。
图4为便携式园林高树枝叶修剪装置中安装座的左视结构示意图。
图中：1-伸缩杆、2-开关、3-锂电池、4-安装座、5-减速电机、6-圆盘、7-连杆、8-移动板、9-滑槽、10-滑块、11-导向杆、12-压缩弹簧、13-空心推杆、14-滚轮、15-拉伸弹簧、16-支杆、17-销轴、18-切刀。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～4，本实用新型实施例中，一种便携式园林高树枝叶修剪装置，包括伸缩杆1，所述伸缩杆1内设置有锂电池3，所述伸缩杆1侧壁设置有锂电池3的充电接口，伸缩杆1侧壁设置有开关2，开关2通过导线与锂电池3连接；所述伸缩杆1顶端固定连接有安装座4，所述安装座4呈左右贯穿的“凹”形，所述安装座4前后内壁之间固定连接有左右两根销轴17，销轴17上分别转动连接有左右对称设置的支杆16，左右支杆16底部通过拉伸弹簧15连接；左右支杆16顶部还固定连接有相向设置的切刀18，切刀18闭合时，将枝叶剪断，所述切刀18材质采用不锈钢，硬度高，性能好；所述安装座4前后内壁之间设置有移动板8，移动板8前后端面固定连接有滑块10，所述安装座4前后内壁设置有与滑块10配合的滑槽9，所述滑块10沿滑槽9上下滑动；所述移动板8左右端面顶部均固定连接有导向杆11，所述导向杆11上套接滑动有空心推杆13，所述空心推杆13与导向杆11之间连接有压缩弹簧12，所述空心推杆13另一端还转动连接有滚轮14，滚轮14分别与左右支杆16相抵；所述压缩弹簧12的弹簧刚度大于拉伸弹簧15的弹簧刚度，拉伸弹簧15弹簧高度较小，避免阻力过大；移动板8上下移动时，可以带动支杆16打开或闭合，当剪切阻力过大时，压缩弹簧12可以启动一定的缓冲作用，避免构件损坏；所述安装座4后侧壁固定设置有减速电机5，减速电机5通过导线与开关2连接，所述减速电机5前端电机轴穿过安装座4后壁固定连接有圆盘6，圆盘6位于安装座4前后内壁之间，所述圆盘6前端面顶部转动连接有连杆7，连杆7另一端与移动板8底部铰接；通过启动开关2使得减速电机5缓慢转动，使得移动块9上下移动，从而带动支杆16闭合或打开，从而完成对枝叶的修剪。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
