技术领域
本实用新型涉及一种农业机械设备，具体是一种农业机械用花生种子点播播种装置。
背景技术
花生，原名落花生，是我国产量丰富、食用广泛的一种坚果，又名“长生果”、“泥豆”等。属蔷薇目，豆科一年生草本植物，茎直立或匍匐，长30-80厘米，翼瓣与龙骨瓣分离，荚果长2-5厘米，宽1-1。3厘米，膨胀，荚厚，花果期6-8月。主要分布于巴西、中国、埃及等地。可用于制皂和生发油等化妆品的原料。目前对花生进行播种一般都是通过人工进行挖坑点播播种或平撒种子播种，人工进行挖坑点播播种存在需要花费大量的时间和精力、需要花费大量的人力、工作效率的缺点，而平撒种子播种可能许多种子播种集中一处且容易曝光，极大影响种子发芽率，降低产量。
实用新型内容
本实用新型的目的在于提供一种农业机械用花生种子点播播种装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种农业机械用花生种子点播播种装置，包括横板，横板上端面上设置有储料箱和支撑架，储料箱下端设置有穿过横板的导料管，支撑架上设置有横轴，横轴的一端与设置在支撑架上的驱动电机相连接，横轴的另一端设置驱动圆盘，驱动圆盘端面一侧设置有竖直的驱动杆，驱动杆沿其长度方向设置有条形槽，驱动圆盘端面上设置有伸入条形槽内的驱动凸柱，所述驱动杆中部左侧设置有与之垂直的封板，所述封板贯穿导料管，所述封板上开设有通孔，横板左侧端设置有竖直且与之转动连接的转动套管，转动套管外侧壁上设置有转动齿轮，封板的右端设置有与转动齿轮相啮合的驱动齿条，所述转动套管的内部设置有与之通过花键相连接的吊杆，所述横板上端面右侧还设置有缸体和储液箱，缸体内设置有活塞板，活塞板右端设置有活塞杆，活塞杆通过推拉杆与驱动杆右侧固定连接，缸体的左侧端通过进液软管与储液箱相连接，所述缸体左侧端下侧通过出液软管与设置在横板下端面上的喷头相连通。
作为本实用新型进一步的方案：所述横板下端面四角处均设置有万向滚轮。
作为本实用新型再进一步的方案：所述吊杆下端侧壁上设置有螺旋段.螺旋段通过固定架螺旋配合固定在横板下端面上。
作为本实用新型再进一步的方案：所述驱动杆下端与横板上端面滑动连接。
作为本实用新型再进一步的方案：所述进液软管和出液软管上均设置有单向阀。
与现有技术相比，本实用新型的有益效果是：通过钻头的设置可以对地面进行挖坑处理，无需人工挖坑，减小人工劳动力，通过封板上通孔的设置实现导料管的封闭和打开，从而实现花生种子的点播播种，避免土壤中一处种子较多影响发芽率，通过缸体的设置使得播种种子积蓄营养液，提高发芽率，通过驱动圆盘和驱动杆的设置使得钻头钻坑、生种子的点播播种和营养液的浇灌联动进行，从而可实现统一控制，操作更为简单快捷。本实用新型结构简单，人工劳动力低，可提高种子发芽率，效率较高，联动性较强。方便操作，实用性较强。
附图说明

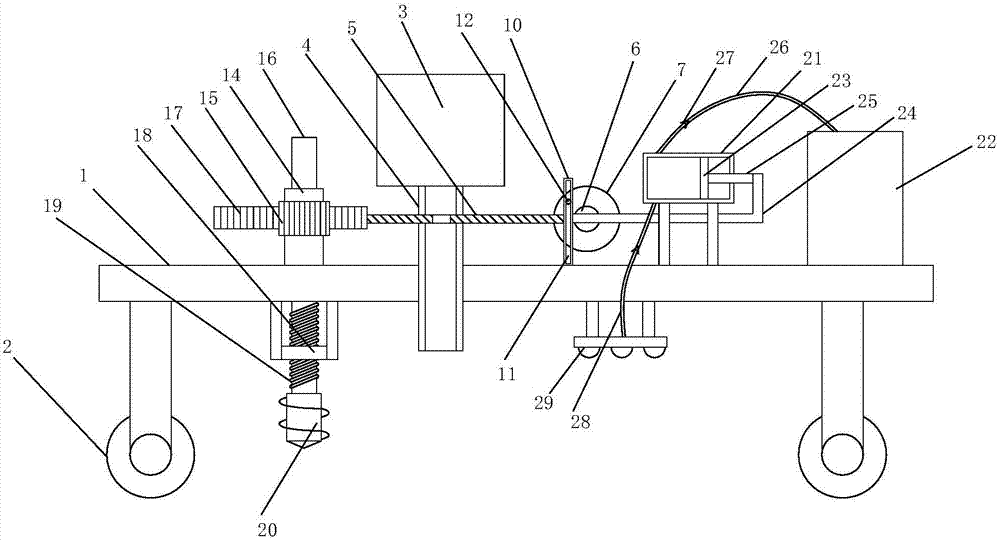

图1为农业机械用花生种子点播播种装置的结构示意图。
图2为农业机械用花生种子点播播种装置中封板的结构示意图。
图3为农业机械用花生种子点播播种装置中横轴传动的结构示意图。
其中：横板1、万向滚轮2、储料箱3、导料管4、封板5、横轴6、驱动圆盘7、驱动电机8、支撑架9、驱动杆10、条形槽11、驱动凸柱12、通孔13、转动套管14、转动齿轮15、吊杆16、驱动齿条17、固定架18、螺旋段19、钻头20、缸体21、储液箱22、活塞板23、推拉杆24、活塞杆25、进液软管26、单向阀27、出液软管28、喷头29。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～3，本实用新型实施例中，一种农业机械用花生种子点播播种装置，包括横板1，所述横板1下端面四角处均设置有万向滚轮2，横板1上端面上设置有储料箱3和支撑架9，储料箱3下端设置有穿过横板1的导料管4，支撑架9上设置有横轴6，横轴6的一端与设置在支撑架9上的驱动电机8相连接，横轴6的另一端设置驱动圆盘7，驱动圆盘7端面一侧设置有竖直的驱动杆10，所述驱动杆10下端与横板1上端面滑动连接，驱动杆10沿其长度方向设置有条形槽11，驱动圆盘7端面上设置有伸入条形槽11内的驱动凸柱12，所述驱动杆10中部左侧设置有与之垂直的封板5，所述封板5贯穿导料管4，所述封板5上开设有通孔13，横板1左侧端设置有竖直且与之转动连接的转动套管14，转动套管14外侧壁上设置有转动齿轮15，封板5的右端设置有与转动齿轮15相啮合的驱动齿条17，所述转动套管14的内部设置有与之通过花键相连接的吊杆16，所述吊杆16下端侧壁上设置有螺旋段19.螺旋段19通过固定架18螺旋配合固定在横板1下端面上，吊杆16的底端设置有钻头20，所述横板1上端面右侧还设置有缸体21和储液箱22，缸体21内设置有活塞板23，活塞板23右端设置有活塞杆25，活塞杆25通过推拉杆24与驱动杆10右侧固定连接，缸体21的左侧端通过进液软管26与储液箱22相连接，所述缸体21左侧端下侧通过出液软管28与设置在横板1下端面上的喷头29相连通，所述进液软管26和出液软管28上均设置有单向阀27。
本实用新型的工作原理是：启动驱动电机9，驱动电机9带动横轴6转动，横轴6带动驱动圆盘7转动，驱动圆盘7通过驱动凸柱12和条形槽11带动驱动杆10均匀地左右往复移动，当驱动杆10向左侧移动时，驱动杆10推动封板5向左侧移动，封板5推动驱动齿条17向左侧移动，驱动齿条17通过与转动齿轮15的啮合带动转动套管14正转，从而使得吊杆16转动，吊杆16通过其上的螺旋段19与固定架18的螺旋配合使得吊杆16下移，从而使得钻头旋转下移对地面钻出凹坑，而封板5的左移使得通孔13位于导料管4内，从而可以使得花生种子经导料管4下落至已经钻出的凹坑中，同时驱动杆10通过推拉杆24和活塞杆25的固定带动活塞板21向左侧移动，而活塞板21的左移对缸体21左侧营养液体挤压，然后液体经喷头19喷出，从而使得种子可以汲取到营养液，从而增加发芽率，当驱动杆10向右侧移动时，封板5右移，从而通孔脱出导料管4而使得导料管4封闭，停止播种，而驱动齿条17带动吊杆16翻转，吊杆16在螺旋段19与固定架18的螺旋配合下上移使得钻头旋出凹坑，同时活塞板23右移，缸体21左侧空间加大，储液箱22内的营养液经进液软管26流至缸体21内，从而为下一个凹坑积蓄营养液，从而实现可以进行花生点播播种，避免土壤中一处种子较多影响发芽率。
