技术领域
本实用新型涉及养殖场用技术领域，具体为一种养殖人员进出养殖场用的消毒装置。
背景技术
养殖场是将一定数量的畜禽等驯化动物或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物集中到特定区域内统一饲养、繁殖的场所，养殖人员外出后身上会携带大量的细菌，在进入养殖场内部后会散播到空气中，对养殖场内部的畜禽造成一定的安全危害，因此在养殖人员进出养殖场内部时需要先进行消毒操作；
传统的装置存在以下不足：
目前，现有的绝大多数养殖场用消毒装置都只能对养殖人员进行简单的消毒，导致消毒不彻底，安全性能较差，使用不方便。
实用新型内容
本实用新型的目的在于提供一种养殖人员进出养殖场用的消毒装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种养殖人员进出养殖场用的消毒装置，包括消毒箱，所述消毒箱的表面设置有辅助机构，所述消毒箱顶部的中部固定设置有轴承，所述轴承的内壁固定设置有转动杆，所述转动杆的底端延伸至消毒箱的内部并固定设置有消毒杆，所述消毒杆的中部开设有空腔，所述消毒杆靠近消毒箱中部的一侧面固定设置有雾化喷头，所述转动杆的中部开设有连通腔，所述连通腔的内部与空腔的内部相连通，所述转动杆顶部的中部活动设置有进水管，所述转动杆的顶部设置有驱动机构，所述消毒箱内部的两侧面均固定设置有紫外线杀菌灯，所述消毒箱的底部设置有清洁机构。
优选的，所述辅助机构包括支撑腿，所述支撑腿固定设置在消毒箱下表面的四角，所述消毒箱两侧壁的中部均通过合页活动设置有箱门，所述箱门远离消毒箱的一侧面固定设置有把手。
优选的，所述消毒杆为L形杆，所述雾化喷头的数量为九个，九个所述雾化喷头等距离的均匀分布在消毒杆靠近消毒箱的一侧面，所述雾化喷头的内部与空腔的内部相连通。
优选的，所述驱动机构包括安装架，所述安装架固定设置在消毒箱上表面的右侧，所述安装架顶端的下表面固定设置有伺服电机，所述伺服电机的输出轴端部固定设置有主动齿轮，所述转动杆顶端的表面固定设置有从动齿轮，所述主动齿轮的表面与从动齿轮的表面活动连接。
优选的，所述主动齿轮表面的齿牙与从动齿轮表面的齿牙相啮合，所述主动齿轮的直径比从动齿轮的直径小。
优选的，所述清洁机构包括固定板，所述固定板固定设置在消毒箱内部的底部，所述固定板的上表面开设有清洁槽，所述清洁槽的内部固定设置有清洁漏板，所述消毒箱下表面的中部固定设置有出水管，所述出水管的顶端贯穿并延伸至清洁槽的内部，所述出水管的底端固定设置有控制阀。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过设置转动杆、消毒杆、雾化喷头和进水管，使得进水管将消毒液通过转动杆导入消毒杆内部，消毒杆内部的消毒液通过雾化喷头雾化后对养殖人员表面进行喷洒消毒，还通过设置伺服电机、主动齿轮和从动齿轮，使得伺服电机带动主动齿轮转动，主动齿轮通过从动齿轮带动转动杆转动，从而使得雾化喷头对养殖人员表面进行全面的喷洒消毒，消毒更彻底，使用效果更好；
2、本实用新型通过设置紫外线杀菌灯，对消毒箱内部进行杀菌消毒，有效的防止细菌感染，还通过设置固定板、清洁槽和清洁漏板，使得养殖人员在清洁漏板表面行走，固定板表面清洁槽内部的消毒液通过清洁漏板对养殖人员鞋底进行清洁消毒，从而使得清洁人员的消毒更加彻底，利用出水管和控制阀的设置，方便对清洁槽内部的消毒液进行更换，使用方便。
附图说明

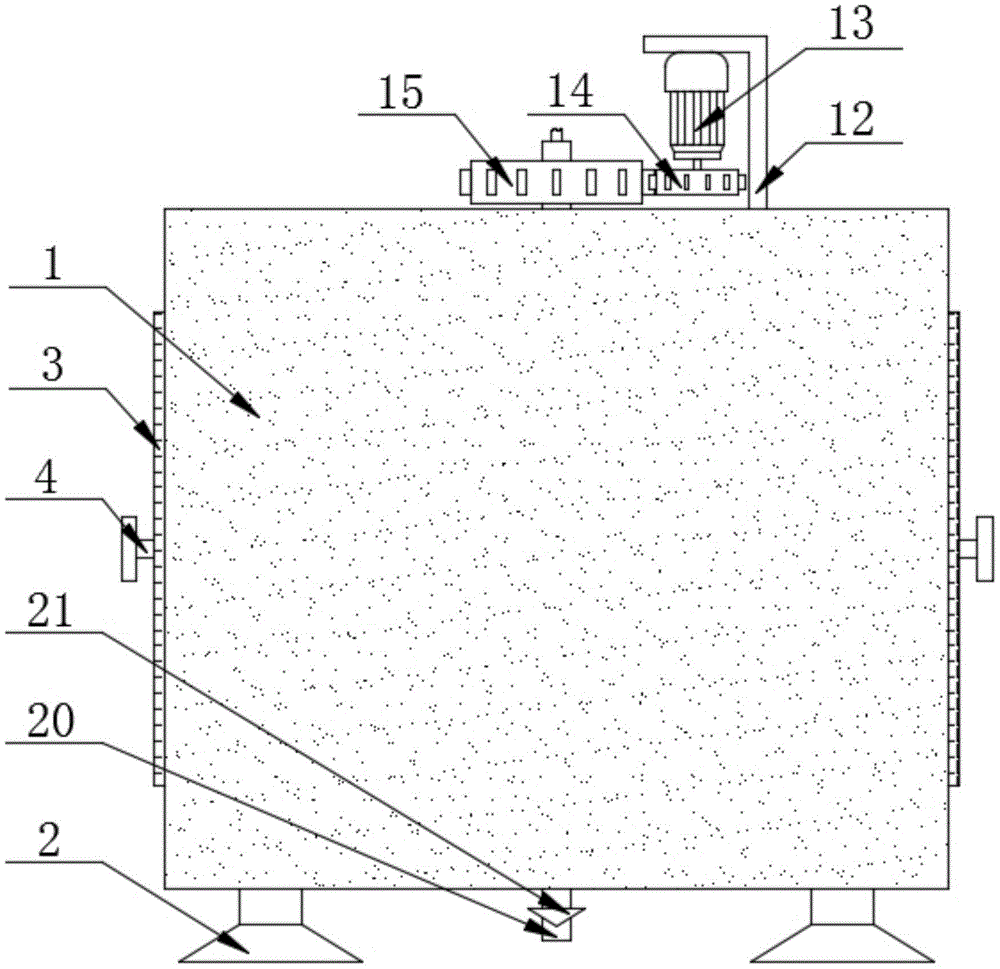

图1为本实用新型一种养殖人员进出养殖场用的消毒装置整体结构正视图；
图2为本实用新型一种养殖人员进出养殖场用的消毒装置整体结构正剖图；
图3为本实用新型一种养殖人员进出养殖场用的消毒装置图2中A处结构放大图。
图中：1、消毒箱；2、支撑腿；3、箱门；4、把手；5、轴承；6、转动杆；7、消毒杆；8、空腔；9、雾化喷头；10、连通腔；11、进水管；12、安装架；13、伺服电机；14、主动齿轮；15、从动齿轮；16、紫外线杀菌灯；17、固定板；18、清洁槽；19、清洁漏板；20、出水管；21、控制阀。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种养殖人员进出养殖场用的消毒装置，包括消毒箱1，消毒箱1的表面设置有辅助机构，消毒箱1顶部的中部固定镶嵌有轴承5，轴承5的内壁固定连接有转动杆6，转动杆6的底端延伸至消毒箱1的内部并固定连接有消毒杆7，消毒杆7的中部开设有空腔8，消毒杆7靠近消毒箱1中部的一侧面固定安装有雾化喷头9，转动杆6的中部开设有连通腔10，连通腔10的内部与空腔8的内部相连通，转动杆6顶部的中部活动插接有进水管11，转动杆6的顶部设置有驱动机构，消毒箱1内部的两侧面均固定安装有紫外线杀菌灯16，消毒箱1的底部设置有清洁机构。
辅助机构包括支撑腿2，支撑腿2固定安装在消毒箱1下表面的四角，消毒箱1两侧壁的中部均通过合页活动安装有箱门3，箱门3远离消毒箱1的一侧面固定连接有把手4。
消毒杆7为L形杆，雾化喷头9的数量为九个，九个雾化喷头9等距离的均匀分布在消毒杆7靠近消毒箱1的一侧面，雾化喷头9的内部与空腔8的内部相连通。
驱动机构包括安装架12，安装架12固定连接在消毒箱1上表面的右侧，安装架12顶端的下表面固定安装有伺服电机13，伺服电机13的输出轴端部固定连接有主动齿轮14，转动杆6顶端的表面固定套接有从动齿轮15，主动齿轮14的表面与从动齿轮15的表面活动连接。
主动齿轮14表面的齿牙与从动齿轮15表面的齿牙相啮合，主动齿轮14的直径比从动齿轮15的直径小。
清洁机构包括固定板17，固定板17固定安装在消毒箱1内部的底部，固定板17的上表面开设有清洁槽18，清洁槽18的内部固定安装有清洁漏板19，消毒箱1下表面的中部固定插接有出水管20，出水管20的顶端贯穿并延伸至清洁槽18的内部，出水管20的底端固定安装有控制阀21。
工作原理：本实用新型在使用时，养殖人员拉动把手4打开箱门3进入消毒箱1内部，站立在清洁漏板19表面行走至消毒箱1中部，清洁槽18内部的消毒液通过清洁漏板19对养殖人员鞋底进行消毒清洁，将进水管11远离转动杆6的一端与消毒液连通，消毒液通过进水管11进入连通腔10内部，连通腔10内部的消毒液进入空腔8内部，通过雾化喷头9对养殖人员表面进行喷洒消毒，启动伺服电机13，伺服电机13带动主动齿轮14转动，主动齿轮14带动从动齿轮15转动，从动齿轮15通过转动杆6带动消毒杆7转动，从而带动雾化喷头9对养殖人员进行全面喷洒消毒，消毒完成后通过另一箱门3离开消毒箱1内部。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
