技术领域
本实用新型涉及一种密封装置，具体为一种用于真空包装袋的密封装置，属于真空包装技术领域。
背景技术
真空包装是保护产品不受环境污染与延长食物等保存期限的包装，能提高产品的价值和品质。真空包装的主要作用是除氧，以有利于防止食品变质，其原理也比较简单，因食品霉腐变质主要由微生物的活动造成，而大多数微生物（如霉菌和酵母菌）的生存是需要氧气的，而真空包装就是运用这个原理，把包装袋内和食品细胞内的氧气抽掉，使微物物失去“生存的环境”。如今人们可以利用家用真空包装机和真空包装袋进行快捷的真空包装，通过真空包装机将真空包装袋内的空气抽干后，可以通过密封条对包装袋进行密封达到保持袋内真空状态的效果。
然而，利用密封条进行真空密封袋的袋口密封时，由于密封条是通过夹紧的方式进行密封，对于长期放置的密封袋，可能出现漏气的现象，密封效果较差。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种用于真空包装袋的密封装置，方便使用，有效提高对于真空密封袋袋口的密封性，延长密封袋内食品等的存放时间。
本实用新型通过以下技术方案来实现上述目的，一种用于真空包装袋的密封装置，包括第一底杆，所述第一底杆的一侧平行设置有第二底杆，所述第一底杆连接有夹紧结构，所述夹紧结构包括第一夹杆、第二夹杆、卡套、卡合块、第一压板、第二压板、第一转轴、和第一弹簧，所述第一底杆和所述第二底杆的同侧一端均设有所述第一转轴，所述第一底杆通过所述第一转轴转动连接有所述第一夹杆，所述第二底杆通过另一个所述第一转轴转动连接有所述第二夹杆，所述第一夹杆的内侧垂直设有所述第一压板，所述第二夹杆的内侧垂直设有所述第二压板，所述第一夹杆和所述第二夹杆的同侧一端均设有所述卡套，所述第一底杆和所述第二底杆的同侧一端均滑动连接有所述卡合块，两个所述卡合块的一端分别固定连接有所述第一弹簧，两个所述第一弹簧的另一端分别固定连接于所述第一夹杆和所述第二夹杆，所述第一夹杆和所述第二夹杆之间设有密封结构，所述密封结构包括支撑套、第二弹簧、固定板和第二转轴，所述第二转轴设于所述第一夹杆和所述第二夹杆之间，且所述第二转轴的两端分别与所述第一夹杆和所述第二夹杆转动连接，所述第二转轴侧面垂直固定有所述固定板，所述固定板上套接有所述支撑套，所述支撑套与所述固定板之间滑动连接，且所述支撑套与所述固定板之间设有多个所述第二弹簧，所述第二底杆的一侧还设有卡齿，所述第二底杆的一侧连接有切割结构。
优选的，为了进一步增加对真空密封袋袋口的密封性，同时防止底杆转动时，袋口产生损坏，所述密封结构还包括弹性条，所述弹性条的一侧为弧面结构，且所述弹性条固定连接于所述支撑套的一侧。
优选的，为了方便对第一夹杆和第二夹杆进行固定，所述卡合块的端部为三角形结构，且所述卡合块背离所述第一夹杆的一侧与所述卡套相抵触。
优选的，为了使使用者可以将袋口整齐的切开，方便取出真空密封袋内的物体，所述切割结构包括安装块和刀片，所述刀片垂直固定于所述安装块的一侧，所述安装块与所述第二底杆的内侧滑动连接。
优选的，为了使两只第二压板将刀片两侧的密封袋压紧，使得刀片对密封袋袋口的切割效果更好，所述第二压板平行设有两个，且两个所述第二压板的同侧一端与所述第二底杆的一侧相抵触。
优选的，为了方便刀片进行任意的伸缩和滑动，方便使用者进行密封袋袋口的切割，所述切割结构还包括切割块和凸块，所述凸块设于所述安装块的斜侧面上，且所述凸块与所述切割块滑动连接，所述切割块的侧面与所述第二底杆的一侧滑动连接。
优选的，为了方便切割块的滑动切割，同时防止不使用时刀片伸出对袋口产生损坏，所述切割结构还包括第三弹簧和滑块，所述第三弹簧的一端固定连接于所述切割块，所述第三弹簧的另一端固定连接于所述滑块，所述滑块的另一侧与所述第二底杆的内侧滑动连接。
与现有技术相比，本实用新型的有益效果是：通过设置的两组底杆以及底杆上转动连接的夹杆对真空密封袋的袋口进行密封，使得对密封袋的密封性明显增强，同时夹杆通过一端的卡套和卡合块进行卡合固定，方便进行密封操作，在通过第一夹杆和第一底杆以及第二夹杆和第二底杆对真空密封袋袋口进行初步的密封后，还可以将第一底杆和第二底杆通过第二转轴进行转动，使第一底杆和第二底杆通过卡齿进行卡合，此时，第一压板和第二压板之间的密封袋部分被支撑套进行弯折，且密封袋袋口在弯折过程中由于紧贴支撑套，使得这一部分获得更强的密封效果，有效防止了密封袋在长期存放过程中发生漏气的可能，同时对于密封袋口还可以通过一侧设置的切割结构进行切割，由于开放一侧的密封袋袋口长期暴露在空气中，通过切割结构将此部分切除，使得取出密封袋内的物品更加方便，同时避免物品取出时被污染。
附图说明

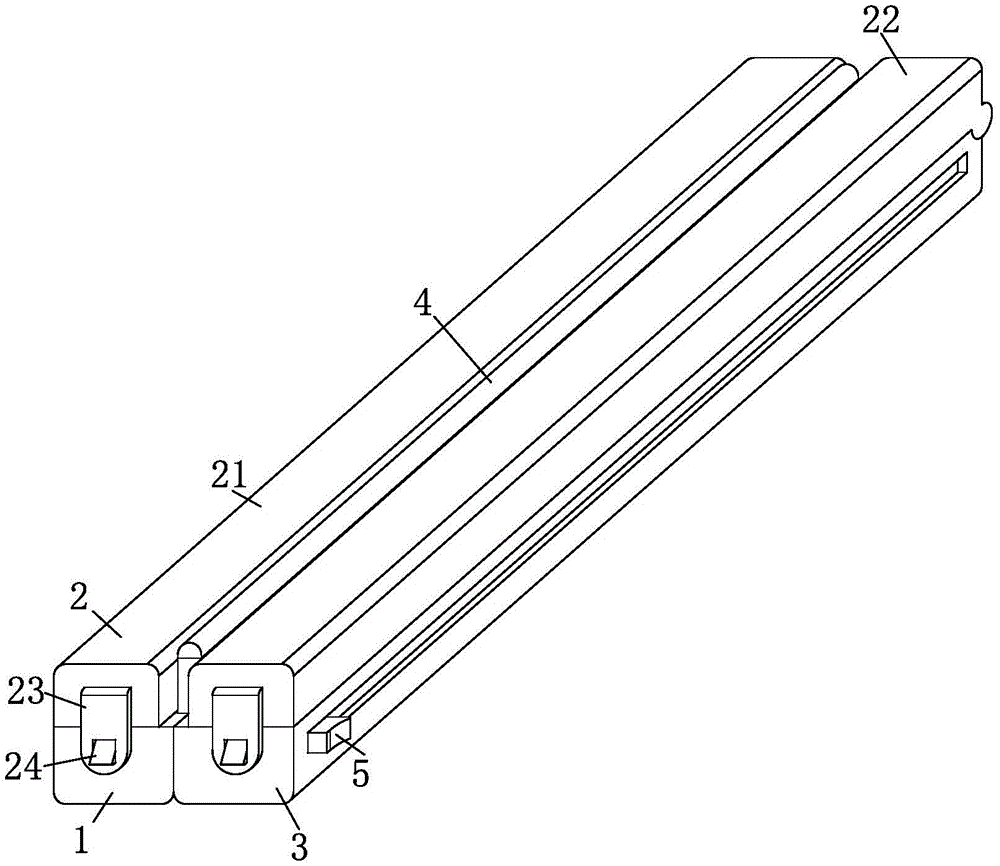

图1为本实用新型的整体结构示意图；
图2为图1所示的夹紧结构和密封结构的连接结构示意图；
图3为图2所示的A部放大示意图；
图4为图1所示的第一底杆和夹紧结构的连接结构示意图。
图中：1、第一底杆，2、夹紧结构，21、第一夹杆，22、第二夹杆，23、卡套，24、卡合块，25、第一压板，26、第二压板，27、第一转轴，28、第一弹簧，3、第二底杆，4、密封结构，41、弹性条，42、支撑套，43、第二弹簧，44、固定板，45、第二转轴，5、切割结构，51、切割块，52、第三弹簧，53、滑块，54、凸块，55、安装块，56、刀片，6、卡齿。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4所示，一种用于真空包装袋的密封装置，包括第一底杆1，所述第一底杆1的一侧平行设置有第二底杆3，所述第一底杆1连接有夹紧结构2，所述夹紧结构2包括第一夹杆21、第二夹杆22、卡套23、卡合块24、第一压板25、第二压板26、第一转轴27、和第一弹簧28，所述第一底杆1和所述第二底杆3的同侧一端均设有所述第一转轴27，所述第一底杆1通过所述第一转轴27转动连接有所述第一夹杆21，所述第二底杆3通过另一个所述第一转轴27转动连接有所述第二夹杆22，所述第一夹杆21的内侧垂直设有所述第一压板25，所述第二夹杆22的内侧垂直设有所述第二压板26，所述第一夹杆21和所述第二夹杆22的同侧一端均设有所述卡套23，所述第一底杆1和所述第二底杆3的同侧一端均滑动连接有所述卡合块24，两个所述卡合块24的一端分别固定连接有所述第一弹簧28，两个所述第一弹簧28的另一端分别固定连接于所述第一夹杆21和所述第二夹杆22，所述第一夹杆21和所述第二夹杆22之间设有密封结构4，所述密封结构4包括支撑套42、第二弹簧43、固定板44和第二转轴45，所述第二转轴45设于所述第一夹杆21和所述第二夹杆22之间，且所述第二转轴45的两端分别与所述第一夹杆21和所述第二夹杆22转动连接，所述第二转轴45侧面垂直固定有所述固定板44，所述固定板44上套接有所述支撑套42，所述支撑套42与所述固定板44之间滑动连接，且所述支撑套42与所述固定板44之间设有多个所述第二弹簧43，所述第二底杆3的一侧还设有卡齿6，所述第二底杆3的一侧连接有切割结构5。
作为本实用新型的一种技术优化方案，所述密封结构4还包括弹性条41，所述弹性条41的一侧为弧面结构，且所述弹性条41固定连接于所述支撑套42的一侧。
作为本实用新型的一种技术优化方案，所述卡合块24的端部为三角形结构，且所述卡合块24背离所述第一夹杆21的一侧与所述卡套23相抵触。
作为本实用新型的一种技术优化方案，所述切割结构5包括安装块55和刀片56，所述刀片56垂直固定于所述安装块55的一侧，所述安装块55与所述第二底杆3的内侧滑动连接。
作为本实用新型的一种技术优化方案，所述第二压板26平行设有两个，且两个所述第二压板26的同侧一端与所述第二底杆3的一侧相抵触。
作为本实用新型的一种技术优化方案，所述切割结构5还包括切割块51和凸块54，所述凸块54设于所述安装块55的斜侧面上，且所述凸块54与所述切割块51滑动连接，所述切割块51的侧面与所述第二底杆3的一侧滑动连接。
作为本实用新型的一种技术优化方案，所述切割结构5还包括第三弹簧52和滑块53，所述第三弹簧52的一端固定连接于所述切割块51，所述第三弹簧52的另一端固定连接于所述滑块53，所述滑块53的另一侧与所述第二底杆3的内侧滑动连接。
本实用新型在使用时，首先，将装有需要密封保存的物品的真空密封袋袋口置于第一底杆1和第二底杆3上，并保证袋口位于第一底杆1一侧，利用抽气装置将密封袋内部的空气抽干，空气抽干后，转动第一夹杆21和第二夹杆22，并通过第一夹杆21和第二夹杆22端部的卡套23以及第一底杆1和第二底杆3端部的卡合块24进行固定，由于卡合块24端部呈斜面结构，使得卡合更加方便，同时卡合效果好，卡合完成后密封袋口得到了初步的密封，而后，将第一底杆21和第二底杆3围绕第二转轴45进行转动，并通过卡齿6将转动后第一底杆21和第二底杆3相抵触的两侧卡合固定，此时第一压板25和第二压板26之间的密封袋部分被支撑套42上的弹性条41进行弯折，由于弯折的效果，使得密封袋在弹性条41上的部分与弹性条41紧密贴合，进一步的增强了对密封袋的密封效果，在完成密封袋袋口的密封后，由抽气装置上取下密封袋，即可进行存放，另一方面，对于长期存放的密封物品，由于密封装置一侧的袋口位置长期暴露在空气中，可能产生较多的有害物质，直接取出密封袋内的物品可能会沾染到袋口的有害物质对其造成污染，此时可以按压第二底杆3侧面的切割块51并滑动至另一侧，使得安装块55和安装块55上固定的刀片56伸入两根第二压板26之间并对密封袋袋口进行切割，既可去除一侧的袋口，方便取出袋内的物品，同时保证取出物品的洁净。
