技术领域
本实用新型属于搅拌装置技术领域，更具体地说，特别涉及一种建筑用混凝土搅拌装置。
背景技术
混凝土搅拌机是把水泥、砂石骨料和水混合并拌制成混凝土混合料的机械，混凝土在大量使用的时候，通常需要搅拌机进行混合。
例如申请号：CN201820644358.1中涉及一种混凝土搅拌装置，包括支撑板位于搅拌桶上方，并通过导向杆与搅拌桶连接；搅拌桶内可转动设置有搅拌轴，搅拌轴设有搅拌叶片，第一电机安装在支撑板上，其输出端与搅拌轴上端连接；搅拌桶外壁设有安装板，齿条竖向设置，齿条一端与支撑板固接，齿轮可转动安装于安装板上且与齿条啮合连接，安装板上安装有用于驱动齿轮转动的第二电机；凸轮与齿轮同轴连接，弯臂中部与安装板可转动连接，弯臂一端与所述凸轮靠接且其另一端设有撞球，弹簧一端与安装板连接且其另一端与弯臂连接。本实用新型用于解决混凝土搅拌不均匀及搅拌桶侧壁上物料难以清理的问题。
基于现有技术中的设备发现，现有的混凝土搅拌机在使用的时候，使其稳固支撑防止的结构不够完善，不便于避免搅拌机在运转的时候由于振动产生位移，且现有的混凝土搅拌机在使用的时候，将搅拌机内部边角位置物料全部搅拌的结构不够完善，不便于使边角位置的物料被全部搅拌。
于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种建筑用混凝土搅拌装置，以期达到更具有更加实用价值性的目的。
实用新型内容
为了解决上述技术问题，本实用新型提供一种建筑用混凝土搅拌装置，以解决现有的混凝土搅拌机在使用的时候，使其稳固支撑防止的结构不够完善，不便于避免搅拌机在运转的时候由于振动产生位移，且现有的混凝土搅拌机在使用的时候，将搅拌机内部边角位置物料全部搅拌的结构不够完善，不便于使边角位置的物料被全部搅拌的问题。
本实用新型建筑用混凝土搅拌装置的目的与功效，由以下具体技术手段所达成：
一种建筑用混凝土搅拌装置，包括主体，移动板，轴杆和旋转件；其特征在于：所述主体为矩形板状结构，该主体的底部边角位置通过固定连接的方式与支撑杆的顶端相连接，再者，主体的顶端两侧中间位置设有矩形板状结构的支撑板；所述移动板的底部通过嵌入的方式安装在内槽的内部，还有的是，移动轮的底部与内槽的底部向接触，并且，移动板的后端上方通过连接轴与顶件的侧边相连接，并且移动板的外端上方设有拉板；所述轴杆安装在顶件的内部中间位置，且顶件的底部中间位置安装有电机，且电机的顶端与轴杆的底部相连接；所述旋转件的底部外侧为直角结构，且刮件的底部与顶件的内部底端相接触。
进一步的，所述主体还包括内槽，支撑板，支撑杆，底件，接触件，顶件和导流件；所述主体的上方中间位置设有T形结构的内槽，且支撑板的顶端通过翻转轴安装有顶件，并且顶件的顶端设有倾斜状结构的导流件。
进一步的，所述支撑杆的底部通过固定连接方式安装有底件，且底件的外侧为倾斜状结构，并且底件的底部通过粘接的方式安装有橡胶材质的接触件。
进一步的，所述移动板还包括拉板和连接轴；所述移动板为L形板状结构，且移动板的底部为T形结构，且移动板的底部通过连接板安装有移动轮。
进一步的，所述轴杆还包括旋转件，刮件和辅助齿；所述轴杆为圆柱形结构，且轴杆的侧边设有数个倾斜板状结构的旋转件，且旋转件的底部设有倾斜状结构的刮件，并且旋转件的顶部设有数个倾斜状楔形结构的辅助齿。
与现有技术相比，本实用新型具有如下有益效果：
在本装置中，设置了底件以及轴杆，此处的底件是用来设在支撑杆的底部的，使得支撑杆在支撑主体的时候，可以通过底部的底件与地面进行接触，而底件的底部外侧为倾斜状结构，则是为了使得底件在辅助支撑杆支撑主体的时候，可以更加的稳固，从而使得支撑效果更好，使得主体在使用的时候可以更加的稳固，而底件底部的接触件则是用来直接与地面进行接触的，接触件为橡胶材质，是为了与地面接触的时候，可以起到很好的防滑效果，使得本装置在运转产生振动时，接触件可以缓冲冲击力，从而使本装置在运转的时候，可以更加的稳固；
而此处的轴杆则是用来设在顶件的内部的，使得顶件底部的电机在旋转的时候，可以使轴杆进行旋转，从而使轴杆调动旋转件进行旋转，从而使旋转件可以将物料全部的进行搅拌，而旋转件的底部外侧为直角，是为了可以将顶件内部夹角位置的物料进行去除的，从而在旋转的时候，将所有的物料混合，而旋转件为倾斜状结构，是为了使得旋转件在旋转的时候，可以将物料可以向上移动搅拌，从而使物料可以充分的被混合，而刮件则是用来设在旋转件的底部侧边的，使得旋转件在旋转的时候，可以有效的通过刮件将顶件内部底端的物料刮起，从而使物料可以被充分的混合搅拌，而辅助齿则是用来设在旋转件的顶端的，使得旋转件在旋转的时候，可以带动辅助齿进行旋转，从而使物料被搅拌混合的更加均匀，从而解决了在使用的时候，使其稳固支撑防止的结构不够完善，不便于避免搅拌机在运转的时候由于振动产生位移，且现有的混凝土搅拌机在使用的时候，将搅拌机内部边角位置物料全部搅拌的结构不够完善，不便于使边角位置的物料被全部搅拌的问题。
附图说明

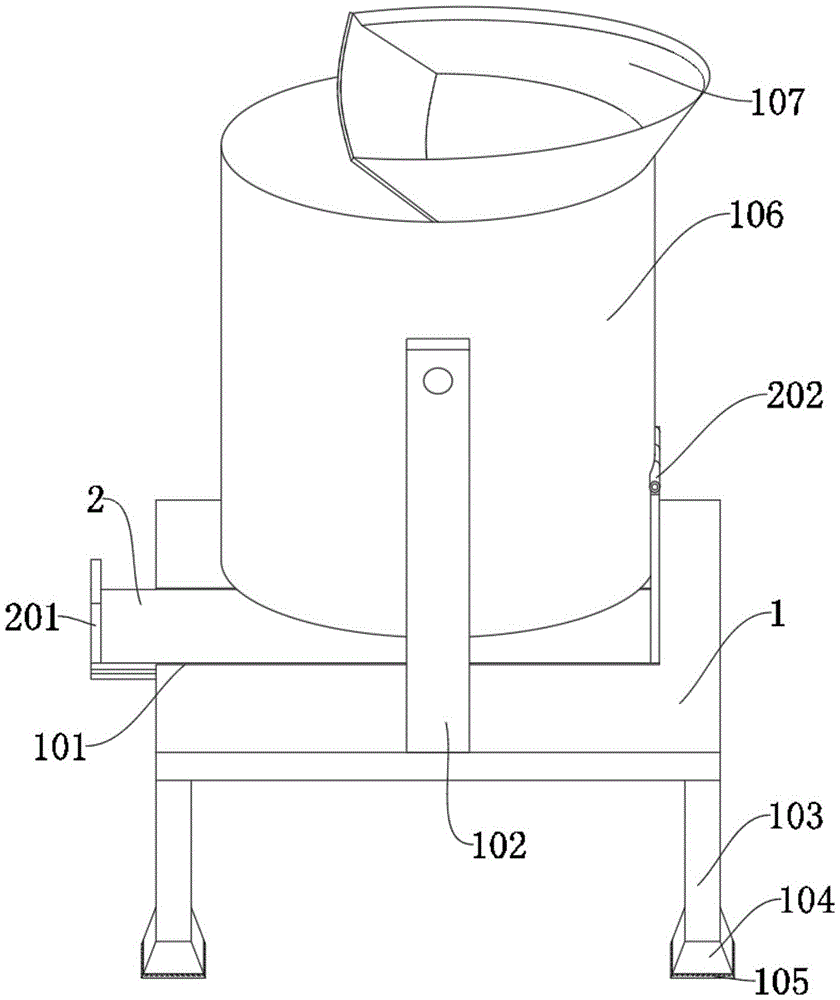

图1是本实用新型的立体结构示意图。
图2是本实用新型的主体侧视内部结构示意图。
图3是本实用新型的顶件俯视内部结构示意图。
图4是本实用新型的轴杆局部侧视结构示意图。
图中，部件名称与附图编号的对应关系为：
1、主体；101、内槽；102、支撑板；103、支撑杆；104、底件；105、接触件；106、顶件；107、导流件；2、移动板；201、拉板；202、连接轴；3、轴杆；301、旋转件；302、刮件；303、辅助齿。
具体实施方式
下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。
在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
实施例：
如附图1至附图4所示：
本实用新型提供一种建筑用混凝土搅拌装置，包括主体1，移动板2，轴杆3和旋转件301；其特征在于：所述主体1为矩形板状结构，该主体1的底部边角位置通过固定连接的方式与支撑杆103的顶端相连接，再者，主体1的顶端两侧中间位置设有矩形板状结构的支撑板102；所述移动板2的底部通过嵌入的方式安装在内槽101的内部，还有的是，移动轮的底部与内槽101的底部向接触，并且，移动板2的后端上方通过连接轴202与顶件106的侧边相连接，并且移动板2的外端上方设有拉板201；所述轴杆3安装在顶件106的内部中间位置，且顶件106的底部中间位置安装有电机，且电机的顶端与轴杆3的底部相连接；所述旋转件301的底部外侧为直角结构，且刮件302的底部与顶件106的内部底端相接触。
其中，所述主体1还包括内槽101，支撑板102，支撑杆103，底件104，接触件105，顶件106和导流件107；所述主体1的上方中间位置设有T形结构的内槽101，且支撑板102的顶端通过翻转轴安装有顶件106，并且顶件106的顶端设有倾斜状结构的导流件107，此处的内槽101是用来嵌入安装移动板2的，使得移动板2可以在内槽101的内部进行移动，从而能使移动板2可以控制顶件106进行翻转，而内槽101为T形结构，是为了使得移动板2在嵌入之后，不会向上脱离，从而使移动板2可以有效的被使用，而顶件106则是用来使物料在其内部进行搅拌混合的，而导流件107为倾斜状结构，则是为了使得物料在添加与倒出的时候，可以被有效的进行导流，从而使物料添加与取出可以更加的方便。
其中，所述支撑杆103的底部通过固定连接方式安装有底件104，且底件104的外侧为倾斜状结构，并且底件104的底部通过粘接的方式安装有橡胶材质的接触件105，此处的底件104是用来设在支撑杆103的底部的，使得支撑杆103在支撑主体1的时候，可以通过底部的底件104与地面进行接触，而底件104的底部外侧为倾斜状结构，则是为了使得底件104在辅助支撑杆103支撑主体1的时候，可以更加的稳固，从而使得支撑效果更好，使得主体1在使用的时候可以更加的稳固，而底件104底部的接触件105则是用来直接与地面进行接触的，接触件105为橡胶材质，是为了与地面接触的时候，可以起到很好的防滑效果，使得本装置在运转产生振动时，接触件105可以缓冲冲击力，从而使本装置在运转的时候，可以更加的稳固。
其中，所述移动板2还包括拉板201和连接轴202；所述移动板2为L形板状结构，且移动板2的底部为T形结构，且移动板2的底部通过连接板安装有移动轮，此处的移动板2是用来通过人力使用拉板201控制移动的，使得顶件106内部的物料在需要倒出的时候，可以通过人力使用拉板201控制移动板2向外移动，使得移动板2的内端可以拉动顶件106翻转，从而使物料可以被倒出，而移动板2的底部为T形结构，则是为了使得移动板2在进行前后移动的时候，不会脱离，而移动板2的底部的移动轮则是用来与内槽101的内部底端进行接触的，使得移动板2在移动的时候，可以更加的流畅，从而使顶件106被翻转的时候可以更加的省力。
其中，所述轴杆3还包括旋转件301，刮件302和辅助齿303；所述轴杆3为圆柱形结构，且轴杆3的侧边设有数个倾斜板状结构的旋转件301，且旋转件301的底部设有倾斜状结构的刮件302，并且旋转件301的顶部设有数个倾斜状楔形结构的辅助齿303，此处的轴杆3则是用来设在顶件106的内部的，使得顶件106底部的电机在旋转的时候，可以使轴杆3进行旋转，从而使轴杆3调动旋转件301进行旋转，从而使旋转件301可以将物料全部的进行搅拌，而旋转件301的底部外侧为直角，是为了可以将顶件106内部夹角位置的物料进行去除的，从而在旋转的时候，将所有的物料混合，而旋转件301为倾斜状结构，是为了使得旋转件301在旋转的时候，可以将物料可以向上移动搅拌，从而使物料可以充分的被混合，而刮件302则是用来设在旋转件301的底部侧边的，使得旋转件301在旋转的时候，可以有效的通过刮件302将顶件106内部底端的物料刮起，从而使物料可以被充分的混合搅拌，而辅助齿303则是用来设在旋转件301的顶端的，使得旋转件301在旋转的时候，可以带动辅助齿303进行旋转，从而使物料被搅拌混合的更加均匀。
本实施例的具体使用方式与作用：
本实用新型中，当需要使用本装置对混凝土进行混合的时候，可以通过人力拉动拉板201，使得移动板2控制顶件106进行倾斜翻转，然后通过人力将需要混合的物料加入到顶件106的内部，然后松开拉板201，使得顶件106可以复位，然后通过人力打开电机的电源开关，使得轴杆3可以旋转，从而使旋转件301可以带动刮件302以及辅助齿303进行旋转，从而将顶件106内部的物料可以被充分的混合，而由于旋转件301的外端底部为直角结构，则可以将顶件106内部底端边角位置的物料充分的进行刮取搅拌混合，从而使物料混合的更加均匀，然后通过人力继续操控移动板2，使得顶件106倾斜，从而将物料倾倒出。
