技术领域
本实用新型涉及办公用物品技术领域，具体为一种办公用物品安置装置。
背景技术
目前在在办公室内都会放置绿色植物，但是一些小盆的绿色植物占空间，所以人们经常会将绿色植物吊挂在办公室的墙壁上，但是目前采用的简易的吊绳，这样每一次只能挂一盆，不便于调节花盆的高度，使用不方便。
实用新型内容
本实用新型的目的在于提供一种办公用物品安置装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种办公用物品安置装置，包括第一支架，所述第一支架一侧上部通过轴承活动安装有螺纹杆，所述螺纹杆一侧活动设置有齿轮，所述齿轮与螺纹杆相互啮合，所述齿轮穿过第一支架通过轴承座固定连接有转杆，所述转杆另一端通过轴承座穿过远离螺纹杆的第一支架的另一侧，所述螺纹杆下端设置有拉环，所述拉环上端通过转轴与螺纹杆下端固定连接，所述第一支架下端两侧均设置有伸缩杆，所述伸缩杆通过转销与第一支架活动连接，所述伸缩杆另一端固定安装有第一横杆，所述第一横杆与转杆上分别在距离第一支架两侧相等的位置均固定设置有钩环，所述钩环竖向之间活动连接有链条，所述伸缩杆在靠近第一支架的一端固定安装有第二横杆，所述第二横杆与第一横杆之间设置有伸缩支架，所述伸缩支架在远离伸缩杆的最外侧节点上均固定设置有拉钩，所述拉钩活动连接与第一横杆和第二横杆。
优选的，所述伸缩支架除了设置有拉钩的其他节点上活动安装有支撑装置。
优选的，所述支撑装置包括支杆和第二支架，所述支杆和第二支架通过转销活动连接。
优选的，所述链条相互平行。
优选的，所述拉环下端活动设置有挂钩杆，所述挂钩杆下端固定连接有摇把。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过摇把的摇动带动螺纹杆、齿轮和转杆的转动，转杆转动引起链条长短的改变，从而改变第一横杆高度的变化，让伸缩杆绕着支点转动，这样可以方便调节花盆放置装置的高度；
2、本实用新型同时还通过伸缩杆的长度改变或者移动拉钩在第一横杆和第二横杆上的位置来改变花盆放置装置的大小和形状，通过多个支撑装置上的支杆立起来固定不同大小形状的花盆，在不用时又可放下，具有结构简单、使用方便、使用效果好的优点。
附图说明

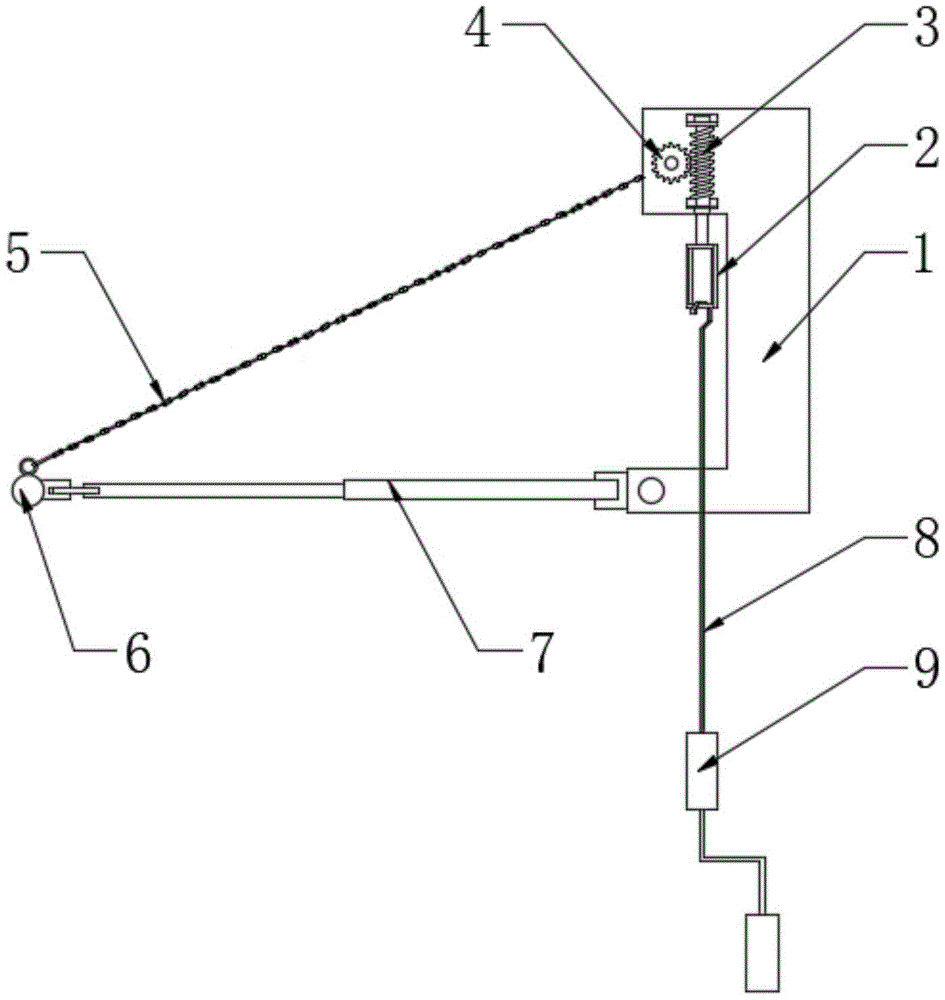

图1为本实用新型侧面整体结构示意图；
图2为本实用新型正视整体结构示意图；
图3为本实用新型局部俯视结构示意图；
图4为本实用新型支撑装置俯视图；
图5为本实用新型侧面结构示意图。
图中：1、第一支架；2、拉环；3、螺纹杆；4、齿轮；5、链条；6、第一横杆；7、伸缩杆；8、挂钩杆；9、摇把；10、钩环；11、转杆；12、拉钩；13、伸缩支架；14、第二横杆；15、支杆；16、第二支架。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，本实用新型提供一种技术方案：一种办公用物品安置装置，包括第一支架1所述包括第一支架1，所述第一支架1一侧上部通过轴承活动安装有螺纹杆3，所述螺纹杆3活动设置有齿轮4，所述齿轮4与螺纹杆3相互啮合，所述齿轮4穿过第一支架1通过轴承座固定连接有转杆11，所述转杆11另一端通过轴承座穿过远离螺纹杆3的第一支架1的另一侧，所述螺纹杆3下端设置有拉环2，所述拉环2上端通过转轴与螺纹杆3下端固定连接，所述第一支架1下端两侧均设置有伸缩杆7，所述伸缩杆7通过转销与第一支架1活动连接，所述伸缩杆7另一端固定安装有第一横杆6，所述第一横杆6与转杆11上分别在距离第一支架1两侧相等的位置均固定设置有钩环10，所述钩环10竖向之间活动连接有链条5，所述伸缩杆7在靠近第一支架1的一端固定安装有第二横杆14，所述第二横杆14与第一横杆6之间设置有伸缩支架13，所述伸缩支架13在远离伸缩杆7的最外侧节点上均固定设置有拉钩12，所述拉钩12活动连接与第一横杆6和第二横杆14。
所述伸缩支架13除了设置有拉钩12的其他节点上活动安装有支撑装置；所述支撑装置包括支杆15和第二支架16，所述支杆15和第二支架16通过转销活动连接，这种支撑装置设置在伸缩支架13的节点上是用于固定住放置在伸缩支架13上的花盆，在降低伸缩杆7时花盆不会掉落；所述链条5相互平行，这样能使伸缩支架13处于水平；所述拉环2下端活动设置有挂钩杆8，所述挂钩杆8下端固定连接有摇把9，这样通过摇动摇把9带动整个装置运动。
工作原理：该实用新型通过摇把9的摇动带动螺纹杆3转动，由于螺纹杆3和齿轮4的啮合，齿轮4会转动带动转杆11的转动，转杆11转动会让挂在转杆11上的链条5收放，链条5长短的改变引起第一横杆6高度的变化，让与第一横杆6连接的伸缩杆7绕着与第一支架1连接的支点转动，通过伸缩杆7的长度改变或者移动伸缩支架13上的拉钩12在第一横杆6和第二横杆14上的位置来改变花盆放置装置的大小和形状，通过多个支撑装置上的支杆15立起来固定不同大小形状的花盆，在不用时又可放下，具有结构简单、使用方便、使用效果好的优点。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
