技术领域
本实用新型涉及救生装置技术领域，具体为一种安全性高的救生爪。
背景技术
人们在户外游玩，比如游泳、爬山，偶有意外发生，这时候就需要进行救援，而在救援过程中需要使用各种救生设备以及装置进行救援，仅仅依靠人力是无法高效完成救援的；
一般落水救生装置存在的不足之处在于：一般在救援落入水中的人员时，都是使用绳索捆绑在待救援的人员身上，然后通过拉绳拉起落水者，而绳索是柔软的，容易晃动，不够稳定，并且绳索还需要救援人员打结，如果打结打的不好，还容易松开。
实用新型内容
本实用新型的目的在于提供一种安全性高的救生爪，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种安全性高的救生爪，包括拉筒，所述拉筒的下端内侧竖直滑动穿插有套杆，所述套杆的上端头竖直固定焊接有弹簧且弹簧的上端头固定连接着所述拉筒的顶部内侧，所述套杆的下端头前后侧成对固定焊接有下爪体且下爪体的左端向上弯折，所述下爪体上侧设置有上爪体且上爪体的左端向下弯折，同时所述上爪体靠近右端位置通过转销转动连接着所述套杆的下端，所述拉筒的右侧外壁前后侧均通过铰链活动连接有L形联动杆且L形联动杆的末端通过铰链活动连接着同侧位置所述上爪体的右端头处，前后侧所述上爪体的左端头处均开设有穿口，前后侧所述上爪体中间位置左侧上侧壁通过左右走向位置的转销转动连接有辅助压板且前后侧所述辅助压板内侧端头向上翘起，前后侧所述辅助压板内侧端头之间的下侧水平设置有顶板，所述拉筒的上滑动套接有滑套且滑套固定连接着所述顶板，所述滑套的右侧壁上横向穿接有固定螺栓，所述拉筒的上端固定焊接有连接环。
优选的，所述下爪体的上侧壁贴合粘接有棉块。
优选的，所述下爪体的左侧弯折端平整对接有活动转体且活动转体的下端右侧边沿通过回弹铰链弹性活动连接着所述下爪体的左端头。
优选的，所述顶板的前后侧均水平固定焊接有滚柱。
优选的，所述滑套的上侧竖直固定焊接有延伸柄。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型下爪体扣在待救人员腋下后，然后用手向上拉动拉筒，则拉筒便相对套杆向上滑动，然后拉筒便通过L形联动杆向上拉动上爪体的右端头，则上爪体左端便向下转动扣在待救人员的肩膀上，这样上爪体和下爪体便夹住待救人员的肩膀，并且在向上拉起待救人员时，由于重力作用，致使下爪体拉动套杆相对拉筒向外侧滑动，这样拉筒便通过L形联动杆拉紧上爪体右端头，保证上爪体和下爪体紧闭；
2、本实用新型通过延伸柄向上拉动套在拉筒上的滑套，这样滑套连接的顶板便会向上挤压前后侧辅助压板翘起的端头，这样辅助压板的外端头便会向下转动压在待救人员靠近双肩位置的手臂上，避免手臂向上抬起脱离上爪体和下爪体，然后通过固定螺栓顶紧拉筒，使得滑套固定。
附图说明

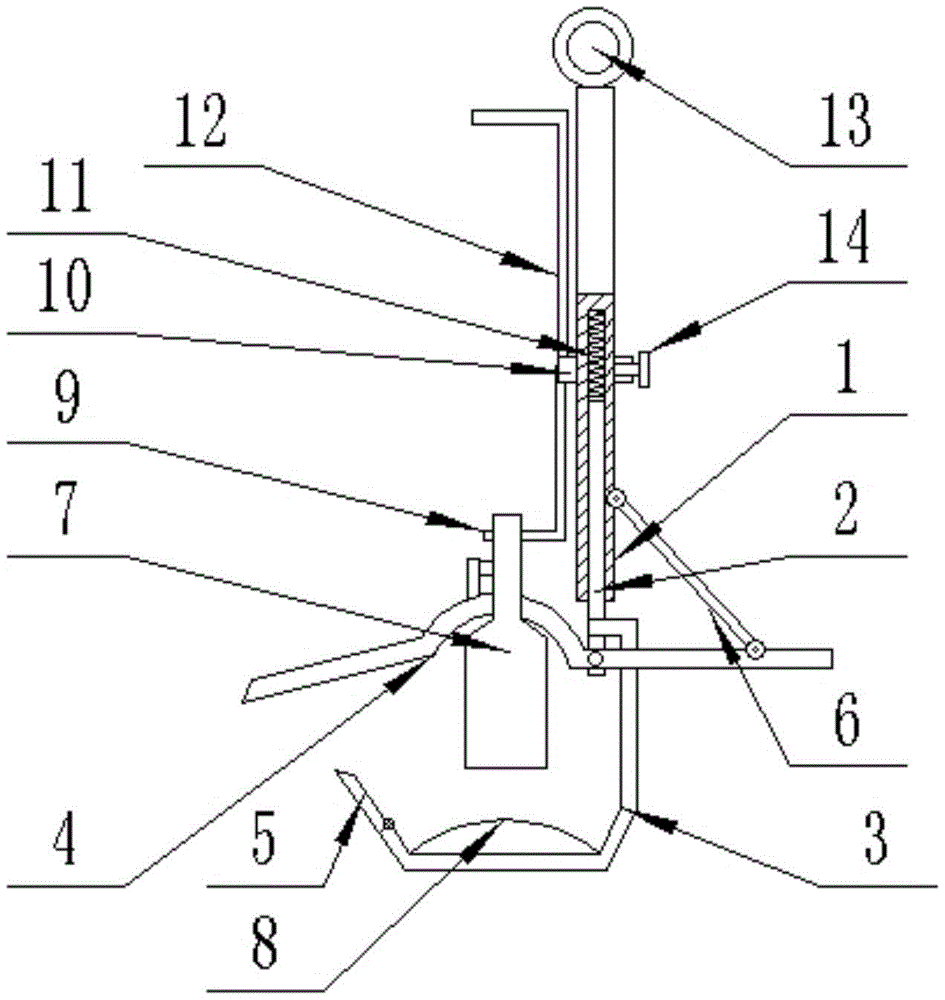

图1为本实用新型一种安全性高的救生爪整体结构示意图；
图2为本实用新型一种安全性高的救生爪俯视结构图；
图3为本实用新型一种安全性高的救生爪中的辅助压板与上爪体连接的左视结构图。
图中：1、拉筒；2、套杆；3、下爪体；4、上爪体；5、活动转体；6、L形联动杆；7、辅助压板；8、棉块；9、顶板；10、滑套；11、弹簧；12、延伸柄；13、连接环；14、固定螺栓；15、穿口；16、滚柱。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种安全性高的救生爪，包括拉筒1，拉筒1的下端内侧竖直滑动穿插有套杆2，套杆2的上端头竖直固定焊接有弹簧11且弹簧11的上端头固定连接着拉筒1的顶部内侧，套杆2的下端头前后侧成对固定焊接有下爪体3且下爪体3的左端向上弯折，下爪体3上侧设置有上爪体4且上爪体4的左端向下弯折，同时上爪体4靠近右端位置通过转销转动连接着套杆2的下端，拉筒1的右侧外壁前后侧均通过铰链活动连接有L形联动杆6且L形联动杆6的末端通过铰链活动连接着同侧位置上爪体4的右端头处，当下爪体3扣在待救人员腋下后，向上拉动拉筒1，则拉筒1便相对套杆2向上滑动，然后拉筒1便通过L形联动杆6向上拉动上爪体4的右端头，则上爪体4左端便向下转动扣在待救人员的肩膀上，这样上爪体4和下爪体3便夹住待救人员的肩膀，方便将落水者拉起来；前后侧上爪体4的左端头处均开设有穿口15，当上爪体4的左端头向下扣时，下爪体3的左端头便从穿口15处穿过，避免下爪体3左端头抵触在上爪体4左端头影响闭合；前后侧上爪体4中间位置左侧上侧壁通过左右走向位置的转销转动连接有辅助压板7且前后侧辅助压板7内侧端头向上翘起，前后侧辅助压板7内侧端头之间的下侧水平设置有顶板9，拉筒1的上滑动套接有滑套10且滑套10固定连接着顶板9，当上爪体4和下爪体3咬合在待救人员的双肩处时，沿着拉筒1向上滑动滑套10，这样顶板9便会向上挤压前后侧辅助压板7翘起端头，这样辅助压板7的外端头便会向下转动压在待救人员靠近双肩位置的手臂上，避免手臂向上抬起脱离上爪体4和下爪体3；滑套10的右侧壁上横向穿接有固定螺栓14，当滑套10滑动至对应位置使得辅助压板7压紧在待救人员双肩位置下方的手臂上时，旋转固定螺栓14顶紧拉筒1，使得滑套10固定；拉筒1的上端固定焊接有连接环13，连接环13用于捆绑绳索，方便依靠绳索拉起上爪体4和下爪体3咬合的待救人员。
下爪体3的上侧壁贴合粘接有棉块8，棉块8用于增强下爪体3上侧壁的舒适度。
下爪体3的左侧弯折端平整对接有活动转体5且活动转体5的下端右侧边沿通过回弹铰链弹性活动连接着下爪体3的左端头，活动转体5只能顺时针转动，下爪体3扣至待救人员腋下，避免下爪体3和上爪体4之间的张口过小而无法对接待救人员。
顶板9的前后侧均水平固定焊接有滚柱16，滚柱16方便顶板9前后端抵触在辅助压板7翘起端时发生相对滑动。
滑套10的上侧竖直固定焊接有延伸柄12，延伸柄12方便使用者用手滑动滑套10。
工作原理：该实用新型的下爪体3扣在待救人员腋下后，然后用手向上拉动拉筒1，则拉筒1便相对套杆2向上滑动，然后拉筒1便通过L形联动杆6向上拉动上爪体4的右端头，则上爪体4左端便向下转动扣在待救人员的肩膀上，这样上爪体4和下爪体3便夹住待救人员的肩膀，并且在向上拉起待救人员时，由于重力作用，致使下爪体3拉动套杆2相对拉筒1向外侧滑动，这样拉筒1便通过L形联动杆6拉紧上爪体4右端头，保证上爪体4和下爪体3紧闭，同时通过延伸柄12向上拉动套在拉筒1上的滑套10，这样滑套10连接的顶板9便会向上挤压前后侧辅助压板7翘起的端头，这样辅助压板7的外端头便会向下转动压在待救人员靠近双肩位置的手臂上，避免手臂向上抬起脱离上爪体4和下爪体3，然后通过固定螺栓14顶紧拉筒1，使得滑套10固定。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
