技术领域
本实用新型属于瓷砖美缝领域，更具体地说，特别涉及一种便于操作的瓷砖美缝装置。
背景技术
瓷砖作为现如今一种重要的家居建筑装潢材料广泛应用于家庭和商场地面等地方，考虑到热胀冷缩的原因再贴瓷砖的过程中每块瓷砖之间都会留有缝隙,为了使瓷砖在贴合完成后变得更加美观通常会在瓷砖贴合完成后使用瓷砖美缝剂进行美缝，传统的瓷砖美缝首先需要清理瓷砖缝隙里的灰尘，在将瓷砖缝隙周围贴上美纹纸，再将美缝剂注入到瓷砖缝隙内，将缝隙内的美缝剂压平，将多余美缝剂铲除，最后在清理美缝过程中所产生的垃圾，这一套工序下来既浪费时间又耽误工作效率导致瓷砖美缝起来特别麻烦。
现有的比如专利号为CN201820501561.3的中国实用新型专利，该专利公开了一种室内设计用瓷砖美缝的压缝，其基本描述为：该装置包括握柄和清缝锥棒，清缝锥棒由固定锥头和插杆组成，插杆的顶部与固定锥头连接，插杆的底部为带有圆孔的固定板，握柄的圆心位置处开设有柱型槽，柱型槽的下方开设有插槽，固定板插入在插槽内，插杆的部分杆面插入在柱型槽内，握柄上开设有插孔，插孔的直径与固定板上的圆孔的直径相同，且在圆孔和插孔内插入有螺栓组件。
基于上述专利描述，可以看出，类似于这一专利中的瓷砖美缝装置使用前需在瓷砖缝隙周围贴上美纹纸，再将美缝剂注入到瓷砖缝隙内，步骤繁琐，手工操作会增加误操作的几率，使美缝管子出现偏移而导致美缝剂涂偏，造成浪费。
于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种便于操作的瓷砖美缝装置，以期达到更具有更加实用价值性的目的。
实用新型内容
为了解决上述技术问题，本实用新型提供一种便于操作的瓷砖美缝装置，以解决类似于这一专利中的瓷砖美缝装置使用前需在瓷砖缝隙周围贴上美纹纸，再将美缝剂注入到瓷砖缝隙内，步骤繁琐，手工操作会增加误操作的几率，使美缝管子出现偏移而导致美缝剂涂偏，造成浪费的问题。
本实用新型一种便于操作的瓷砖美缝装置的目的与功效，由以下具体技术手段所达成：
一种便于操作的瓷砖美缝装置，包括底板；其特征在于：所述底板的上表面通过焊接连接有料盒，且料盒上安装有料筒；所述料筒的右侧有推柄，且料筒的左侧连接有出胶口；所述底板的下方通过焊接连接有后导向架，且后导向架上通过螺栓连接有后导向板；所述底板的下方支架通过轴承连接有轮子；所述底板的下方支架上通过焊接连接有弹簧，且弹簧的下端通过焊接连接有压带轮；所述底板的前方通过焊接连接有前导向架；所述前导向架的下端通过螺栓连接有前导向板，且前导向架的中间通过焊接连接有胶带架的轴。
进一步的，所述前导向板为垂直于地面的薄板，且前导向板前端加工有圆角，所述后导向板的前端同样加工有圆角，且后导向板的两侧面与前导向板的两侧面位于同一平面上。
进一步的，所述压带轮为两圆筒通过转动连接连接在同一条轴上，且压带轮的支架倾斜安装在弹簧下方。
进一步的，所述前导向架的下端加工有开缝，且前导向架向前倾斜安装。
进一步的，所述出胶口的管体倾斜朝下与地面呈四十五度夹角安装，且出胶口的末端开口接触地面。
与现有技术相比，本实用新型具有如下有益效果：
本设计在现有的瓷砖美缝装置的基础上进行了结构上的改进，主要体现在：在本结构的底板下方的前方和后方焊接有前导向架和后导向架，在前导向架和后导向架上分别通过螺栓安装有前导向板和后导向板，且前导向板和后导向板可以为多种规格，自由更换，以适应不同宽度的缝隙，两条导向板使得装置主体在移动时会始终朝前运动，两条导向板卡在缝隙里，使后方的出胶口同样始终位于缝隙上方，使出胶口不打弯，避免浪费，美缝剂涂抹更均匀，在胶带架上安放美纹纸，可使美纹纸的开口对准缝隙的边，在将装置主体向前推动时，压带轮将美纹纸压紧贴在地板的边上，方便后期加工，综上所述，以可看出，比现有的瓷砖美缝装置使用时增加了自动贴美纹纸的功能，便于后期的美缝胶的杂质清除，增加了两处导向板使出胶口在移动时保持平衡，减小晃动，减轻浪费，使涂抹更加均匀。
附图说明

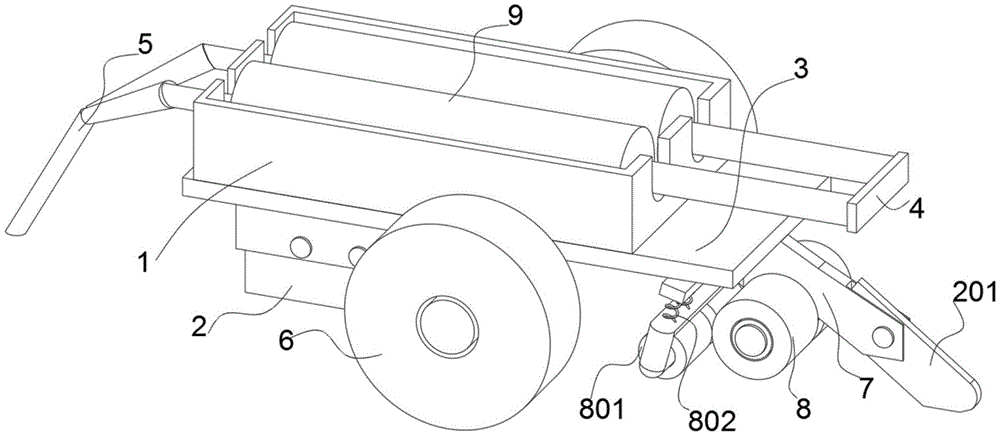

图1是本实用新型的结构示意图。
图2是本实用新型前方结构示意图。
图3是本实用新型的压带轮结构示意图。
图4是本实用新型的后方结构示意图。
图中，部件名称与附图编号的对应关系为：
1、料盒；2、后导向板；201、前导向板；3、底板；4、推柄；5、出胶口；6、轮子；7、前导向架；701、后导向架；8、胶带架；801、压带轮；802、弹簧；9、料筒。
具体实施方式
下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。
在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
实施例：
如附图1至附图4所示：
本实用新型提供一种便于操作的瓷砖美缝装置，包括底板3；其特征在于：所述底板3的上表面通过焊接连接有料盒1，且料盒1上安装有料筒9；所述料筒9的右侧有推柄4，且料筒9的左侧连接有出胶口5；所述底板3的下方通过焊接连接有后导向架701，且后导向架701上通过螺栓连接有后导向板2；所述底板3的下方支架通过轴承连接有轮子6；所述底板3的下方支架上通过焊接连接有弹簧802，且弹簧802的下端通过焊接连接有压带轮801；所述底板3的前方通过焊接连接有前导向架7；所述前导向架7的下端通过螺栓连接有前导向板201，且前导向架7的中间通过焊接连接有胶带架8的轴。
其中，所述前导向板201为垂直于地面的薄板，且前导向板201前端加工有圆角，所述后导向板2的前端同样加工有圆角，且后导向板2的两侧面与前导向板201的两侧面位于同一平面上，此结构的前导向板201如图1所示，前导向板201与后导向板2的前方加工有圆角，防止设备在向前推动时发生缝隙内的不规则平面卡住两处导向板，造成设备移动时颠簸过大而美缝剂填充不均匀，设备配备有不同规格的前导向板201于后导向板2，便于适应不同规格的瓷砖缝隙加工。
其中，所述压带轮801为两圆筒通过转动连接连接在同一条轴上，且压带轮801的支架倾斜安装在弹簧802下方，此结构的压带轮801如图3所示，使用时，将胶带架8上固定一卷美纹纸，使美纹纸的边缘贴近前导向架7的表面，将美纹纸拉出一块粘贴在瓷砖边缘，使压带轮801压紧美纹纸，在推动设备过程中美纹纸被压带轮801在弹簧力的作用下挤压，使美纹纸贴紧瓷砖边缘，便于后期加工后清理现场。
其中，所述前导向架7的下端加工有开缝，且前导向架7向前倾斜安装，此结构的前导向架7如图3所示，前导向架7的中间加设有压带轮801的支架，前导向架7的前端加工成夹子形状，且配备有螺栓，便于更换不同尺寸的前导向板201与后导向板2，以便适应不同尺寸的瓷砖缝隙加工。
其中，所述出胶口5的管体倾斜朝下与地面呈四十五度夹角安装，且出胶口5的末端开口接触地面，此结构的出胶口5如图4所示，在美缝加工的要求中可以看出，出胶管与地面呈四十五度夹角加工时更有利于美缝剂渗透到缝隙中，使美缝剂涂抹均匀。
本实施例的具体使用方式与作用：
本实用新型中，将料筒9放在料盒1上，将出胶口5的两个进口端分别连接胶筒与美缝剂筒，将设备上的前导向架7和后导向板2插进已经清理好的瓷砖缝隙内，将胶带架8上安装美纹纸，把美纹纸的开端贴在瓷砖边缘，压在压带轮801的下方，将设备沿着瓷砖缝隙向前推动，同时将推柄4慢慢挤压，使美缝剂与胶混合后渗入瓷砖缝隙，此装置适用于瓷砖面积较大，且被加工缝较长的场合，长距离使用时可比手持设备操作轻松，操作简单，若瓷砖缝需交叉上胶时最好将料筒9和出胶口5取下，手持上胶，避免对交叉缝隙上已将涂好的胶造成破环，综上所述，以可看出，比现有的瓷砖美缝装置使用时增加了自动贴美纹纸的功能，便于后期的美缝胶的杂质清除，增加了两处导向板使出胶口5在移动时保持平衡，减小晃动，减轻浪费，使涂抹更加均匀。
本实用新型的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本实用新型限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本实用新型的原理和实际应用，并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。
