技术领域
本实用新型涉及土木工程机械用具领域，更具体地说，涉及一种土木工程用河沙筛选装置。
背景技术
河沙是天然石在自然状态下，经水的作用力长时间反复冲撞、摩擦产生的，其成份较为复杂、表面有一定光滑性，杂质含量多的非金属矿石，对土木工程、建筑业有着卓著的贡献。
河沙因为颗粒大小不同，有着不同的用途，所以在使用前需要进行筛选，现有的筛选装置只能对特定颗粒大小的河沙进行筛选，不能够满足使用需求，且在筛选后很难将未通过筛选的河沙取出，为此我们设计了一种土木工程用河沙筛选装置来解决以上问题。
实用新型内容
1．要解决的技术问题
针对现有技术中存在的问题，本实用新型的目的在于提供一种土木工程用河沙筛选装置，它可以实现对不同颗粒大小的河沙进行筛选，满足使用需求，而且便于将未通过筛选的河沙取出，提高工作效率。
2．技术方案
为解决上述问题，本实用新型采用如下的技术方案。
一种土木工程用河沙筛选装置，包括壳体、旋转门，所述壳体的上端贯穿设有进料盆，所述壳体的两端内侧壁共同固定连接有导料盆，所述壳体的内侧壁设有支撑机构，所述支撑机构的侧壁固定连接有过滤盆，所述壳体的侧壁固定连接有电动推杆，所述电动推杆贯穿壳体的侧壁并与过滤盆相抵，所述过滤盆的底部对称设有两个固定机构，所述过滤盆的内底部贯穿设有连通槽，所述连通槽内滑动连接有挡板，所述挡板的底部与固定机构相抵且所述挡板的底部嵌设有与固定机构相对侧壁磁极相反的第一磁块，所述挡板的底部开设有封堵槽，所述挡板的上端贯穿设有多个与封堵槽相互连通的第一出料孔，所述封堵槽内设有封堵机构，所述封堵槽的侧壁开设有安装槽，所述安装槽内转动连接有与封堵机构相啮合的齿轮，所述齿轮的底部开设有限位槽，所述安装槽的内底部设有限位机构，所述限位机构延伸至限位槽内，所述壳体的内底部固定连接有接料盆，多个机构共同作用可以实现对不同颗粒大小的河沙进行筛选，满足使用需求，而且便于将未通过筛选的河沙取出，提高工作效率。
进一步的，所述支撑机构包括开设在壳体内侧壁上的支撑槽，所述支撑槽内固定连接有支撑板，所述支撑板的侧壁开设有导向滑槽，所述导向滑槽内滑动连接有连接板，所述连接板与导向滑槽的内侧壁之间连接有多个第一弹簧，所述过滤盆固定连接在连接板的侧壁上，支撑机构的设置能够对过滤盆起到支撑作用，保障筛选工作的正常进行。
进一步的，所述固定机构包括开设在过滤盆底部的固定槽，所述固定槽内转动连接有L型块，所述L型块上嵌设有第二磁块，所述挡板的底部与L型块的上端相抵且第一磁块与第二磁块相对侧壁磁极相反，固定机构的设置能够对挡板起到支撑作用，且便于将挡板取下，进而便于将未通过筛选的河沙取出，提高工作效率。
进一步的，所述封堵机构包括开设在封堵槽内顶部的环形槽，所述环形槽内滑动连接有滑块，所述滑块的底部固定连接有封堵板，所述封堵板的上端与封堵槽的内顶部相抵，所述封堵板的边缘处为啮齿状，所述齿轮与封堵板相啮合，所述封堵板的上端贯穿设有多个与第一出料孔大小相匹配的第二出料孔，封堵机构的设置能够实现对不同颗粒大小的河沙进行筛选，满足使用需求。
进一步的，所述所述限位机构包括开设在安装槽内底部的连接槽，所述连接槽内滑动连接有限位块，所述限位块与连接槽的内底部之间连接有多个第二弹簧，所述限位块的底部固定连接有连接杆，所述连接杆贯穿连接槽的侧壁并延伸至挡板的外侧，所述连接杆的底部固定连接有拉块，限位机构的设置能够对齿轮起到固定作用，进而能够将封堵板进行固定。
进一步的，所述壳体的底部设有防滑纹，能够避免壳体发生滑动。
3．有益效果
相比于现有技术，本实用新型的优点在于：
（1）本方案通过多个机构共同作用，可以实现对不同颗粒大小的河沙进行筛选，满足使用需求，而且便于将未通过筛选的河沙取出，提高工作效率。
（2）本方案通过支撑机构的设置能够对过滤盆起到支撑作用，保障筛选工作的正常进行。
（3）本方案通过固定机构的设置能够对挡板起到支撑作用，且便于将挡板取下，进而便于将未通过筛选的河沙取出，提高工作效率。
（4）本方案通过封堵机构的设置能够实现对不同颗粒大小的河沙进行筛选，满足使用需求。
（5）本方案通过限位机构的设置能够对齿轮起到固定作用，进而能够将封堵板进行固定。
（5）本方案通过壳体的底部设有防滑纹，能够避免壳体发生滑动。
附图说明

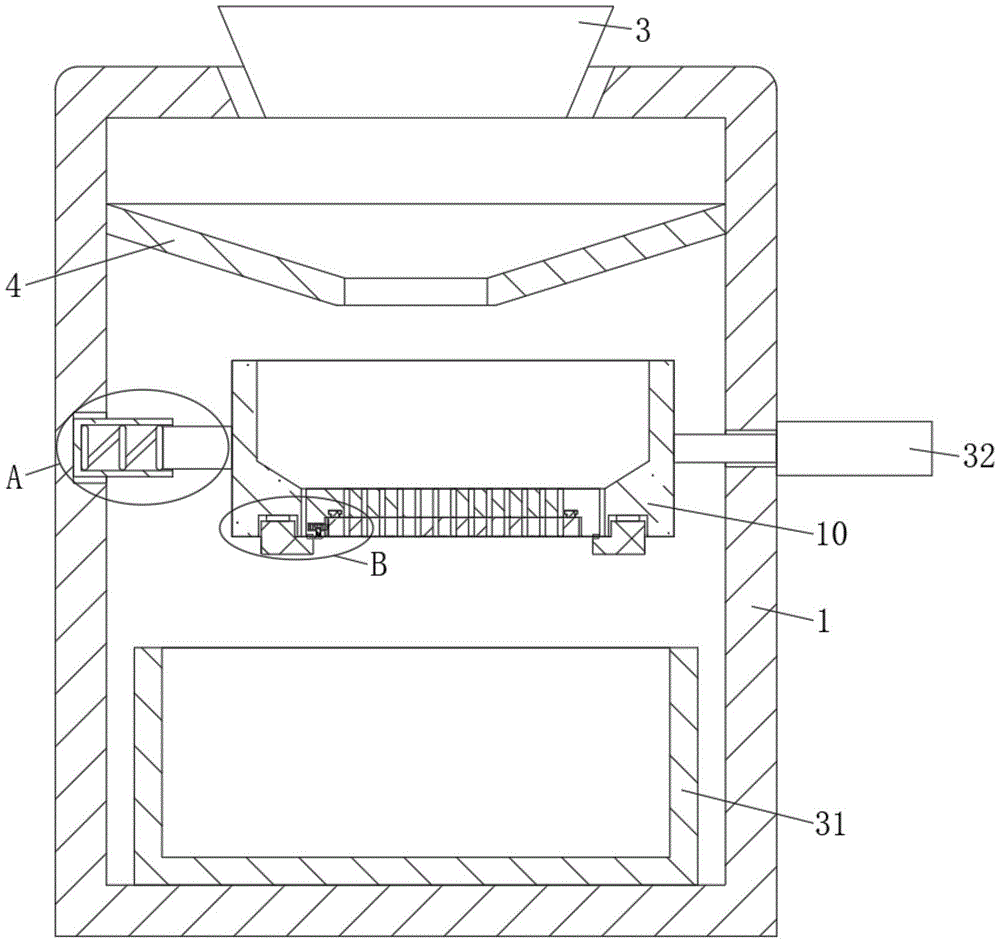

图1为本实用新型的结构示意图；
图2为本实用新型的外部结构示意图；
图3为图1中A处结构放大图；
图4为图1中B处结构放大图；
图5为图4中C处结构放大图。
图中标号说明：
1壳体、2旋转门、3进料盆、4导料盆、5支撑槽、6支撑板、7导向滑槽、8连接板、9第一弹簧、10过滤盆、11固定槽、12L型块、13第二磁块、14第一磁块、15连通槽、16挡板、17第一出料孔、18封堵槽、19环形槽、20滑块、21封堵板、22第二出料孔、23安装槽、24齿轮、25限位槽、26连接槽、27限位块、28第二弹簧、29连接杆、30拉块、31接料盆、32电动推杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
请参阅图1-5，一种土木工程用河沙筛选装置，包括壳体1、旋转门2，壳体1的底部设有防滑纹，能够避免壳体1发生滑动，壳体1的上端贯穿设有进料盆3，壳体1的两端内侧壁共同固定连接有导料盆4，能够对河沙起到导向作用，壳体1的内侧壁设有支撑机构，支撑机构的侧壁固定连接有过滤盆10，支撑机构包括开设在壳体1内侧壁上的支撑槽5，支撑槽5内固定连接有支撑板6，支撑板6的侧壁开设有导向滑槽7，导向滑槽7内滑动连接有连接板8，连接板8与导向滑槽7的内侧壁之间连接有多个第一弹簧9，过滤盆10固定连接在连接板8的侧壁上，支撑机构的设置能够对过滤盆10起到支撑作用，保障筛选工作的正常进行；
壳体1的侧壁固定连接有电动推杆32，电动推杆32贯穿壳体1的侧壁并与过滤盆10相抵，过滤盆10的底部对称设有两个固定机构，固定机构包括开设在过滤盆10底部的固定槽11，固定槽11内转动连接有L型块12，L型块12上嵌设有第二磁块13，挡板16的底部与L型块12的上端相抵且第一磁块14与第二磁块13相对侧壁磁极相反，在磁性相吸的作用下能够使L型块12始终与挡板16的底部相抵，固定机构的设置能够对挡板16起到支撑作用，且便于将挡板16取下，进而便于将未通过筛选的河沙取出，提高工作效率；
过滤盆10的内底部贯穿设有连通槽15，连通槽15内滑动连接有挡板16，挡板16的底部与固定机构相抵且挡板16的底部嵌设有与固定机构相对侧壁磁极相反的第一磁块14，挡板16的底部开设有封堵槽18，挡板16的上端贯穿设有多个与封堵槽18相互连通的第一出料孔17，封堵槽18内设有封堵机构，封堵机构包括开设在封堵槽18内顶部的环形槽19，环形槽19内滑动连接有滑块20，滑块20的底部固定连接有封堵板21，封堵板21的上端与封堵槽18的内顶部相抵，封堵板21的边缘处为啮齿状，齿轮24与封堵板21相啮合，封堵板21的上端贯穿设有多个与第一出料孔17大小相匹配的第二出料孔22，封堵机构的设置能够实现对不同颗粒大小的河沙进行筛选，满足使用需求；
封堵槽18的侧壁开设有安装槽23，安装槽23内转动连接有与封堵机构相啮合的齿轮24，齿轮24的底部开设有限位槽25，安装槽23的内底部设有限位机构，限位机构延伸至限位槽25内，限位机构包括开设在安装槽23内底部的连接槽26，连接槽26内滑动连接有限位块27，限位块27与连接槽26的内底部之间连接有多个第二弹簧28，限位块27的底部固定连接有连接杆29，连接杆29贯穿连接槽26的侧壁并延伸至挡板16的外侧，连接杆29的底部固定连接有拉块30，限位机构的设置能够对齿轮24起到固定作用，进而能够将封堵板21进行固定，壳体1的内底部固定连接有接料盆31，能够对通过筛选的河沙进行集中收集。
工作原理：当需要对河沙进行筛选时，向下拉动拉块30，使其从限位槽25内移出，转动封堵板21，根据所需筛选河沙颗粒大小，调节第二出料孔22与第一出料孔17相对的孔隙大小，松开拉块30，限位块27将齿轮24限位，进而封堵板21固定，将河沙通过进料盆3导入壳体1内部，在导料盆4的导向作用下落入过滤盆10内，启动电动推杆32，推动过滤盆10做往复运动对河沙进行筛选，通过筛选的河沙落入接料盆31内，未通过筛选的河沙留在过滤盆10内；
当筛选工作结束后，打开旋转门2，转动L型块12，使第一磁块14与第二磁块13不再相吸，L型块12不再与挡板16相抵，将挡板16从连通槽15内取出，未通过筛选的河沙通过连通槽15掉落，可以实现对不同颗粒大小的河沙进行筛选，满足使用需求，而且便于将未通过筛选的河沙取出，提高工作效率。
以上所述，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。
