技术领域
本实用新型涉及农业技术领域，更具体地说，涉及一种农业灌溉用喷淋装置。
背景技术
在农业栽培过程中，由于自然条件下，降水量不足或分布不均匀，不能满足农作物对水分的需求，为了保证农作物正常生长，获得稳定高产，需要对其进行灌溉，以弥补天然降雨的不足，喷淋节水性能好、水的利用率较传统灌溉模式高，应用广泛。
目前，在喷淋灌溉过程中，由于水中含有较多杂质，容易造成喷头堵塞现象，且喷头在堵塞时不便于将其进行拆卸更换，增加了劳动强度，为此我们设计了一种农业灌溉用喷淋装置来解决以上问题。
实用新型内容
1．要解决的技术问题
针对现有技术中存在的问题，本实用新型的目的在于提供一种农业灌溉用喷淋装置，它可以实现将水中的杂质进行过滤，降低喷头堵塞现象，并且在喷头堵塞时便于将其进行拆卸更换，降低劳动强度。
2．技术方案
为解决上述问题，本实用新型采用如下的技术方案。
一种农业灌溉用喷淋装置，包括支撑板，所述支撑板的底部固定连接有两个支撑腿，所述支撑板的上端固定连接有储水箱，所述储水箱的上端贯穿设有进水机构，所述储水箱的侧壁固定连接有转动机构，且所述转动机构位于进水机构正下方，所述储水箱相对的内侧壁共同固定连接有横板，所述横板上贯穿设有过滤网，所述横板的上端滑动连接有刮料机构，所述转动机构的自由端与刮料机构固定连接，所述储水箱的侧壁贯穿设有出料机构，所述储水箱的内底部固定连接有水泵，所述水泵的出水端固定连接有出水管，所述支撑板的底部固定连接有储水管，所述出水管的出水端贯穿支撑板并与储水管相互连通，所述储水管的底部设有多个喷淋机构，多个机构共同作用可以实现将水中的杂质进行过滤，降低喷头堵塞现象，并且在喷头堵塞时便于将其进行拆卸更换，降低劳动强度。
进一步的，所述进水机构包括贯穿储水箱上端的进水管，所述进水管上设有阀门，进水机构的设置能够将水引入储水箱内进行集中储存，便于使用。
进一步的，所述转动机构包括转动连接在储水箱内侧壁上的扇叶，所述扇叶的侧壁固定连接有竖板，所述竖板远离扇叶的一端侧壁边缘处固定连接有拉绳，所述扇叶位于进水管的出水端正下方，转动机构的设置能够在水从进水管进入储水箱内冲刷力的作用下，使扇叶发生转动，进而竖板转动。
进一步的，所述刮料机构包括滑动连接在横板上端的刮料板，所述刮料板与储水箱的内侧壁之间连接有多个第一弹簧，所述储水箱的内侧壁固定连接有挡板，所述刮料板的上端与挡板的底部相抵，所述拉绳的自由端贯穿挡板并与刮料板的侧壁固定连接，刮料机构的设置能够在扇叶转动时，带动刮料板做往复运动，推动过滤网上的杂质，避免过滤网发生堵塞现象。
进一步的，所述出料机构包括贯穿储水箱侧壁的出料口，所述出料口内密封转动连接有旋转门，出料机构的设置能够便于在灌溉工作结束后，对过滤网进行清理。
进一步的，所述喷淋机构包括固定连接在储水管下端并与其内部相互连通的连接管，所述连接管的底部固定连接有连接板，所述连接板上贯穿设有连通槽，所述连通槽内滑动连接有喷头，所述喷头的两端侧壁均开设有固定槽，所述连接板的底部对称开设有两个限位槽，两个所述限位槽内均滑动连接有L型板，所述L型板与限位槽的内侧壁之间连接有多个第二弹簧，两个所述L型板的侧壁均固定连接有连接块，两个所述L型板均延伸至与其相对的固定槽内，所述连通槽的侧壁开设有环形槽，所述环形槽内安装有环形气囊，所述连接块贯穿限位槽的侧壁延伸至环形槽内并与环形气囊相抵紧，所述环形气囊延伸至连通槽内并与喷头的侧壁相抵紧，喷淋机构的设置能够保障灌溉工作的正常进行，并且能够在喷头堵塞时，便于将其进行拆卸更换，降低劳动强度。
3．有益效果
相比于现有技术，本实用新型的优点在于：
（1）本方案通过多个机构共同作用，可以实现将水中的杂质进行过滤，降低喷头堵塞现象，并且在喷头堵塞时便于将其进行拆卸更换，降低劳动强度。
（2）本方案通过进水机构的设置，能够将水引入储水箱内进行集中储存，便于使用。
（3）本方案通过转动机构的设置，能够在水从进水管进入储水箱内冲刷力的作用下，使扇叶发生转动，进而竖板转动。
（4）本方案通过刮料机构的设置，能够在扇叶转动时，带动刮料板做往复运动，推动过滤网上的杂质，避免过滤网发生堵塞现象。
（5）本方案通过出料机构的设置，能够便于在灌溉工作结束后，对过滤网进行清理。
（6）本方案通过喷淋机构的设置，能够保障灌溉工作的正常进行，并且能够在喷头堵塞时，便于将其进行拆卸更换，降低劳动强度。
附图说明

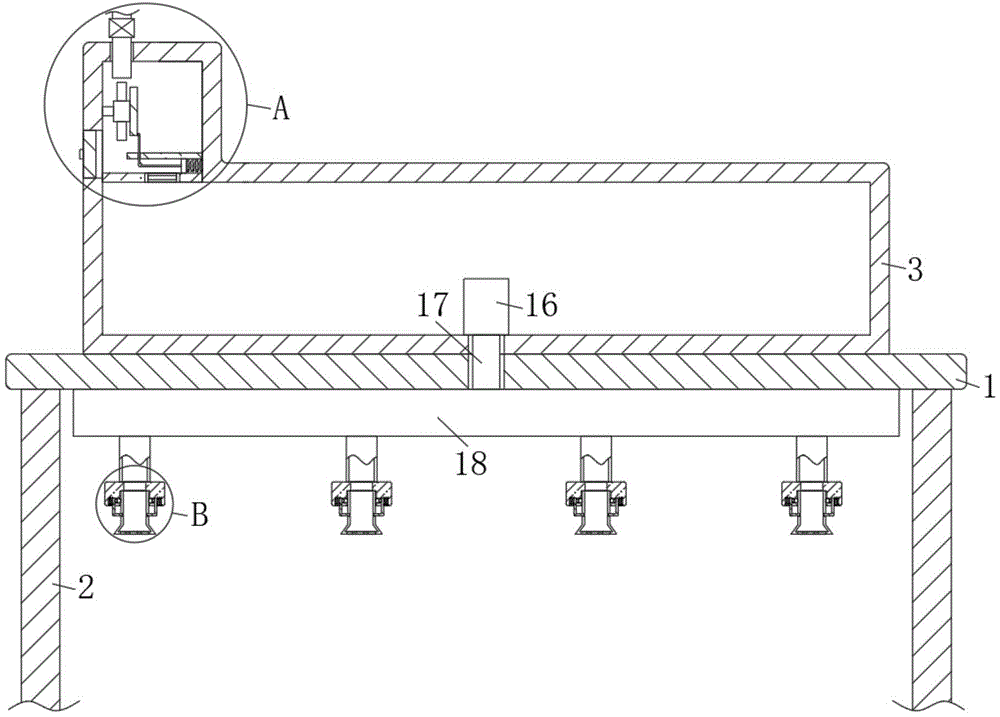

图1为本实用新型的结构示意图；
图2为图1中A处结构放大图；
图3为图1中B处结构放大图；
图4为图3中C处结构放大图。
图中标号说明：
1支撑板、2支撑腿、3储水箱、4进水管、5阀门、6扇叶、7竖板、8拉绳、9横板、10过滤网、11挡板、12刮料板、13第一弹簧、14出料口、15旋转门、16水泵、17出水管、18储水管、19连接管、20连接板、21连通槽、22喷头、23固定槽、24限位槽、25L型板、26第二弹簧、27连接块、28环形槽、29环形气囊。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
请参阅图1-4，一种农业灌溉用喷淋装置，包括支撑板1，支撑板1的底部固定连接有两个支撑腿2，支撑板1的上端固定连接有储水箱3，储水箱3的上端贯穿设有进水机构，进水机构包括贯穿储水箱3上端的进水管4，进水管4上设有阀门5，进水机构的设置能够将水引入储水箱3内进行集中储存，便于使用；
储水箱3的侧壁固定连接有转动机构，且转动机构位于进水机构正下方，转动机构包括转动连接在储水箱3内侧壁上的扇叶6，扇叶6的侧壁固定连接有竖板7，竖板7远离扇叶6的一端侧壁边缘处固定连接有拉绳8，扇叶6位于进水管4的出水端正下方，转动机构的设置能够在水从进水管4进入储水箱3内冲刷力的作用下，使扇叶6发生转动，进而竖板7转动；
储水箱3相对的内侧壁共同固定连接有横板9，横板9上贯穿设有过滤网10，横板9的上端滑动连接有刮料机构，转动机构的自由端与刮料机构固定连接，刮料机构包括滑动连接在横板9上端的刮料板12，刮料板12与储水箱3的内侧壁之间连接有多个第一弹簧13，储水箱3的内侧壁固定连接有挡板11，刮料板12的上端与挡板11的底部相抵，能够保障刮料板12在横板9上滑动推动过滤网10上的杂质，拉绳8的自由端贯穿挡板11并与刮料板12的侧壁固定连接，刮料机构的设置能够在扇叶6转动时，带动刮料板12做往复运动，推动过滤网10上的杂质，避免过滤网10发生堵塞现象；
储水箱3的侧壁贯穿设有出料机构，出料机构包括贯穿储水箱3侧壁的出料口14，出料口14内密封转动连接有旋转门15，出料机构的设置能够便于在灌溉工作结束后，对过滤网10进行清理；
储水箱3的内底部固定连接有水泵16，水泵16的出水端固定连接有出水管17，支撑板1的底部固定连接有储水管18，出水管17的出水端贯穿支撑板1并与储水管18相互连通，储水管18的底部设有多个喷淋机构，喷淋机构包括固定连接在储水管18下端并与其内部相互连通的连接管19，连接管19的底部固定连接有连接板20，连接板20上贯穿设有连通槽21，连通槽21内滑动连接有喷头22，喷头22的两端侧壁均开设有固定槽23，连接板20的底部对称开设有两个限位槽24，两个限位槽24内均滑动连接有L型板25，L型板25与限位槽24的内侧壁之间连接有多个第二弹簧26，两个L型板25的侧壁均固定连接有连接块27，两个L型板25均延伸至与其相对的固定槽23内，连通槽21的侧壁开设有环形槽28，环形槽28内安装有环形气囊29，连接块27贯穿限位槽24的侧壁延伸至环形槽28内并与环形气囊29相抵紧，环形气囊29延伸至连通槽21内并与喷头22的侧壁相抵紧，能够对连通槽21起到密封作用，避免水从连通槽21流出，喷淋机构的设置能够保障灌溉工作的正常进行，并且能够在喷头22堵塞时，便于将其进行拆卸更换，降低劳动强度。
工作原理：当需要进行灌溉工作时，打开阀门5，将水从进水管4引入储水箱3内，水的冲刷力使扇叶6发生转动，进而带动拉绳8拉动刮料板12在横板9上做往复运动，将过滤网10上的杂质进行刮动，避免过滤网10发生堵塞现象，水泵16将储水箱3内的水通过出水管17排至储水管18内，通过多个喷头22喷出对农作物进行喷淋；
当喷头22发生堵塞现象时，拉动L型板25，使其从固定槽23内移出，在L型板25移动的过程中，连接块27不再与环形气囊29相抵紧，环形气囊29收缩不再与喷头22的侧壁相抵紧，将喷头22取下更换，灌溉工作结束后，打开旋转门15，对横板9上的杂质进行清理，可以实现将水中的杂质进行过滤，降低喷头22堵塞现象，并且在喷头22堵塞时便于将其进行拆卸更换，降低劳动强度。
以上所述，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。
