技术领域
本实用新型涉及弱电检测领域，更具体地说，涉及一种便携式多功能弱电检测仪。
背景技术
现在弱电工程行业，用于该行业的检测设备层出不穷，但整体功能比较单一，虽然能单独完成某阶段的生产工作，但是却缺乏将多种功能整理组合的复合型多功能检测设备，因此降低了弱电从事人员的工作效率，同时，个头体积较大设备的携带也是弱电从事着头疼的一个重要问题，特别是在一些偏远地势起伏道路崎岖的地方更是让人头也疼不已。
中国专利CN206920527U《公告了一种用于弱电工程的新型便携式多功能弱电检测仪》，包括主体，主体一侧设有活动垃圾回收箱，临近垃圾回收箱一侧内腔设有吸尘装置，吸尘装置一侧设有吸尘管，吸尘管一侧设有背带与把手，把手设于所述背带之间，主体顶部设有显示屏，主体另一侧设有传感器，传感器连接有测试线，传感器一侧设有充电孔，临近传感器另一侧内腔设有锂电蓄电池与光电转换器，吸尘管与测试线一侧均设有绕线杆，线路的盘结有机的将弱电检测仪与弱电箱除尘功能相结合，大大提高的弱电从事人员的工作效率，同时小巧的体积设置也解决了工具携带不便的困难，此外蓄电池的设置不仅省却了电源的连接不便，也避免了连接电源对弱点检测的影响。
上述的一种用于弱电工程的新型便携式多功能弱电检测仪，虽然设有绕线杆，但绕线杆结构过于简单，在使用过程中还是很容易出现测试线散乱的情况，此外，绕线杆裸露在外部，测试线会被阳光曝晒或雨水淋湿，容易出现破损、老化，影响检测仪检测结果的准确性。
实用新型内容
1．要解决的技术问题
针对现有技术中存在的问题，本实用新型的目的在于提供一种便携式多功能弱电检测仪，它可以实现通过收线轮将测试线整齐地收纳在收纳盒内，有效避免出现测试线散乱的情况，同时，收纳盒可以有效避免测试线被阳光曝晒或雨水淋湿而出现破损、老化，从而有效保障检测仪本体检测结果的准确性。
2．技术方案
为解决上述问题，本实用新型采用如下的技术方案。
一种便携式多功能弱电检测仪，包括检测仪本体，所述检测仪本体右端安装有测试线，所述测试线远离检测仪本体的一端安装有测试接头，所述检测仪本体右端固定连接有收纳盒，且测试线位于收纳盒内，所述收纳盒右端转动连接有转杆，且转杆左端延伸至收纳盒内，所述收纳盒内固定连接有辅板，所述转杆左端与辅板右端转动连接，所述辅板外端开凿有环形滑槽，所述环形滑槽内滑动连接有导向管，所述导向管卡接于测试线外端，且测试线贯穿导向管并延伸至辅板右侧，所述转杆外端固定连接有位于收纳盒内的收线轮，且测试线的冗余部分缠绕在收线轮外侧，所述收线轮左端开凿有与测试线卡接的卡槽，所述转杆右端固定连接有摇杆，所述摇杆上端通过阻尼转轴连接有握把，所述检测仪本体右上端固定连接有与握把卡接的塑料卡块，所述收纳盒上端开凿有通孔，且测试线贯穿通孔并延伸至收纳盒外，可以实现通过收线轮将测试线整齐地收纳在收纳盒内，有效避免出现测试线散乱的情况，同时，收纳盒可以有效避免测试线被阳光曝晒或雨水淋湿而出现破损、老化，从而有效保障检测仪本体检测结果的准确性。
进一步的，所述收纳盒外端开凿有检修口，所述检修口内通过合页连接有与检修口相匹配的检修门，可以方便检测人员对收纳盒内的测试线进行整理或检修。
进一步的，所述收纳盒上端螺纹连接有保护盖，且测试接头位于保护盖内，保护盖可以对测试接头起到防水、防尘的保护作用。
进一步的，所述通孔内壁转动连接有多个滚珠，且滚珠与测试线的外侧相接触，在检测人员对测试线进行收线或放线过程中，滚珠可以将测试线与通孔内壁之间的滑动摩擦转化为滚动摩擦，有效减少通孔对测试线的磨损。
进一步的，所述收线轮左右两端的外径均大于中间部分，所述收线轮表面设有抛光层，可以将测试线更好的收拢在收线轮上，同时抛光层可以减小测试线和收线轮之间的摩擦，有效避免测试线受磨损。
进一步的，所述导向管右端与收线轮左端固定连接，且导向管正对卡槽，收线轮转动时可以直接带动导向管一同转动，不需要通过卡接在卡槽内的测试线拉动导向管转动，因此测试线不会受到拉力，从而有效避免测试线出现损伤。
3．有益效果
相比于现有技术，本实用新型的优点在于：
（1）本方案可以实现通过收线轮将测试线整齐地收纳在收纳盒内，有效避免出现测试线散乱的情况，同时，收纳盒可以有效避免测试线被阳光曝晒或雨水淋湿而出现破损、老化，从而有效保障检测仪本体检测结果的准确性。
（2）收纳盒外端开凿有检修口，检修口内通过合页连接有与检修口相匹配的检修门，可以方便检测人员对收纳盒内的测试线进行整理或检修。
（3）收纳盒上端螺纹连接有保护盖，且测试接头位于保护盖内，保护盖可以对测试接头起到防水、防尘的保护作用。
（4）通孔内壁转动连接有多个滚珠，且滚珠与测试线的外侧相接触，在检测人员对测试线进行收线或放线过程中，滚珠可以将测试线与通孔内壁之间的滑动摩擦转化为滚动摩擦，有效减少通孔对测试线的磨损。
（5）收线轮左右两端的外径均大于中间部分，收线轮表面设有抛光层，可以将测试线更好的收拢在收线轮上，同时抛光层可以减小测试线和收线轮之间的摩擦，有效避免测试线受磨损。
（6）导向管右端与收线轮左端固定连接，且导向管正对卡槽，收线轮转动时可以直接带动导向管一同转动，不需要通过卡接在卡槽内的测试线拉动导向管转动，因此测试线不会受到拉力，从而有效避免测试线出现损伤。
附图说明

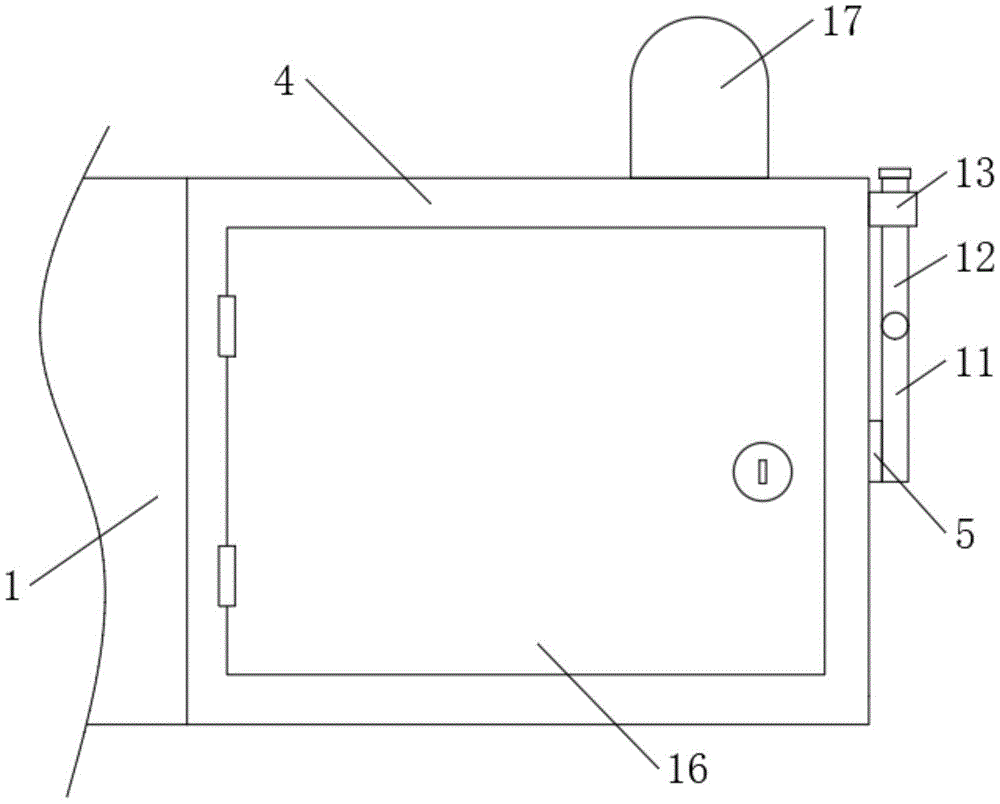

图1为本实用新型的结构示意图；
图2为本实用新型的内部结构示意图；
图3为本实用新型的环形滑槽结构示意图；
图4为本实用新型的卡槽结构示意图；
图5为本实用新型的通孔结构示意图；
图6为本实用新型使用时的内部结构示意图。
图中标号说明：
1检测仪本体、2测试线、3测试接头、4收纳盒、5转杆、6辅板、7环形滑槽、8导向管、9收线轮、10卡槽、11摇杆、12握把、13塑料卡块、14通孔、15滚珠、16检修门、17保护盖。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
实施例1：
请参阅图2，一种便携式多功能弱电检测仪，包括检测仪本体1，检测仪本体1右端安装有测试线2，测试线2具有较长的冗余部分，测试线2远离检测仪本体1的一端安装有测试接头3，检测仪本体1右端固定连接有收纳盒4，且测试线2位于收纳盒4内，收纳盒4右端转动连接有转杆5，且转杆5左端延伸至收纳盒4内，收纳盒4内固定连接有辅板6，转杆5左端与辅板6右端转动连接，辅板6外端开凿有环形滑槽7，环形滑槽7具体形状如图3所示，环形滑槽7内滑动连接有导向管8，导向管8卡接于测试线2外端，测试线2和导向管8之间不会发生相对移动，且测试线2贯穿导向管8并延伸至辅板6右侧，转杆5外端固定连接有位于收纳盒4内的收线轮9，且测试线2的冗余部分缠绕在收线轮9外侧，收线轮9左端开凿有与测试线2卡接的卡槽10，卡槽10具体形状如图4所示，检测人员转动收线轮9进行收线或放线时，卡接在卡槽10内的测试线2会随收线轮9一同转动，并且也会带动导向管8沿环形滑槽7一同转动，因此收线轮9不会对位于其左侧的测试线2产生收线或放线作用。
请参阅图2，转杆5右端固定连接有摇杆11，摇杆11上端通过阻尼转轴连接有握把12，检测仪本体1右上端固定连接有与握把12卡接的塑料卡块13，塑料卡块13为现有技术，在此不再赘述，握把12和塑料卡块13之间的相互配合，可以起到固定转杆5的作用，从而可以将收线轮9固定在收纳盒4内而不会发生转动，收纳盒4上端开凿有通孔14，且测试线2贯穿通孔14并延伸至收纳盒4外，可以实现通过收线轮9将测试线2整齐地收纳在收纳盒4内，有效避免出现测试线散乱的情况，同时，收纳盒4可以有效避免测试线被阳光曝晒或雨水淋湿而出现破损、老化，从而有效保障检测仪本体1检测结果的准确性。
请参阅图1，收纳盒4外端开凿有检修口，检修口内通过合页连接有与检修口相匹配的检修门16，可以方便检测人员对收纳盒4内的测试线2进行整理或检修，收纳盒4上端螺纹连接有保护盖17，且测试接头3位于保护盖17内，保护盖17可以对测试接头3起到防水、防尘的保护作用，请参阅图2和图5，通孔14内壁转动连接有多个滚珠15，且滚珠15与测试线2的外侧相接触，在检测人员对测试线2进行收线或放线过程中，滚珠15可以将测试线2与通孔14内壁之间的滑动摩擦转化为滚动摩擦，有效减少通孔14对测试线2的磨损。
请参阅图2，收线轮9左右两端的外径均大于中间部分，收线轮9表面设有抛光层，可以将测试线2更好的收拢在收线轮9上，同时抛光层可以减小测试线2和收线轮9之间的摩擦，有效避免测试线2受磨损，导向管8右端与收线轮9左端固定连接，且导向管8正对卡槽10，收线轮9转动时可以直接带动导向管8一同转动，不需要通过卡接在卡槽10内的测试线2拉动导向管8转动，因此测试线2不会受到拉力，从而有效避免测试线2出现损伤。
请参阅图6，当检测人员需要使用检测仪本体1进行弱电检测时，可以顺时针旋转握把12，从而取消握把12和塑料卡块13之间的卡接状态，然后可以根据实际需要将测试线2抽出合适的长度，再逆时针旋转握把12，并将握把12和塑料卡块13重新卡接在一起，此时检测人员即可进行检测工作，当检测人员完成弱电检测后，可以再次取消握把12和塑料卡块13之间的卡接状态，并将握把12顺时针旋转90°，然后握住握把12并沿顺时针摇动，握把12会通过摇杆11带动转杆5和收线轮9一同沿顺时针转动，此时，收线轮9可以对位于其上侧的测试线2起到收线作用，从而将测试线2收纳在收纳盒4内的收线轮9上，测试线2收纳完成后，可以将握把12和塑料卡块13重新卡接在一起，从而收线轮9固定在收纳盒4内，有效避免收线轮9上的测试线2发生松动，可以实现通过收线轮9将测试线2整齐地收纳在收纳盒4内，有效避免出现测试线散乱的情况，同时，收纳盒4可以有效避免测试线被阳光曝晒或雨水淋湿而出现破损、老化，从而有效保障检测仪本体1检测结果的准确性。
以上所述，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。
